不锈钢异径螺纹衬套结构设计

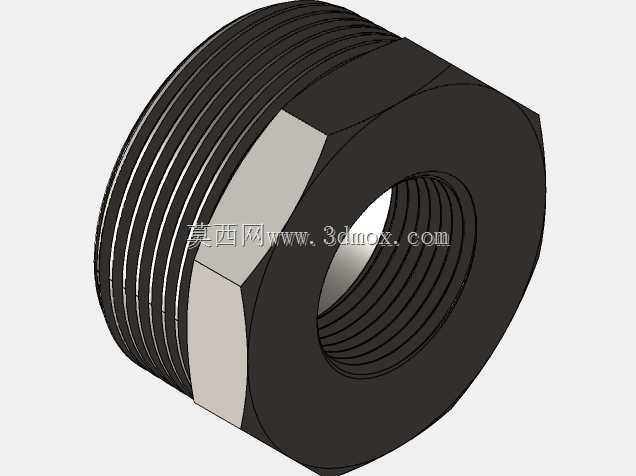

这款不锈钢异径螺纹衬套主要应用于流体输送管路系统、液压气动回路、小型设备装配等场景中，作为不同管径管路或接口之间的过渡连接件使用，能够在不更换原有管路主体的前提下，快速实现两种不同规格螺纹接口的可靠对接，大幅降低管路改造、设备装配过程中的接口适配成本，在民用给排水、小型工业液压站、气动工具配套、厨卫管路安装等场景中都有广泛的使用需求。从实际用途来看，该衬套除了基础的管径转换功能外，还能够在薄壁件安装场景中作为螺纹补强件使用，当安装基体的壁厚不足、直接攻丝无法获得足够的螺纹啮合长度时，将该衬套嵌入基体预设的安装孔内，即可为外接部件提供强度充足、啮合长度足够的标准螺纹接口，避免薄壁件螺纹滑牙、连接失效的问题，同时不锈钢材质的选用也让该衬套能够适应潮湿、弱腐蚀等相对恶劣的使用环境，延长连接件的整体使用寿命。在功能特性设计上，该衬套外侧采用外螺纹结构，内侧设置内螺纹，两种螺纹分别对应1.1/2和3/4两种常用管螺纹规格，中部设置六角拧动结构，无需定制专用工装，使用普通活动扳手、开口扳手即可完成衬套的拧紧安装，大幅降低现场装配的操作门槛；衬套整体采用同轴式设计，内外螺纹的同轴度公差控制在合理范围内，安装后不会出现管路偏斜、接口错位的问题，螺纹连接处的密封面平整，配合生料带、密封胶即可实现可靠的静密封，避免管路输送流体时出现渗漏问题。设计过程中优先考虑了安装操作的便捷性与连接可靠性，六角结构的厚度经过合理优化，既保证扳手拧动时不会出现结构变形、边角滑牙的问题，又不会过度占用安装空间，即使在管路排布密集、操作空间狭小的场景下，也能够顺利完成安装操作；衬套的整体轴向长度经过匹配计算，保证内外螺纹都有足够的啮合长度，安装后两端的外接部件都能获得充足的连接强度，不会出现螺纹啮合不足导致的连接松脱、承压不足的问题。外形尺寸上，衬套的外螺纹大径、内螺纹小径都严格遵循对应规格管螺纹的标准尺寸，六角对边尺寸符合通用扳手的适配标准，安装时仅需要在基体上加工对应尺寸的内螺纹孔，或者在管路对接处预留对应规格的外螺纹接口即可完成装配，不需要额外加工特殊的安装结构，安装边界兼容性强，能够适配绝大多数同规格的标准管路配件。
