三轴20立方罐式运输半挂车结构设计

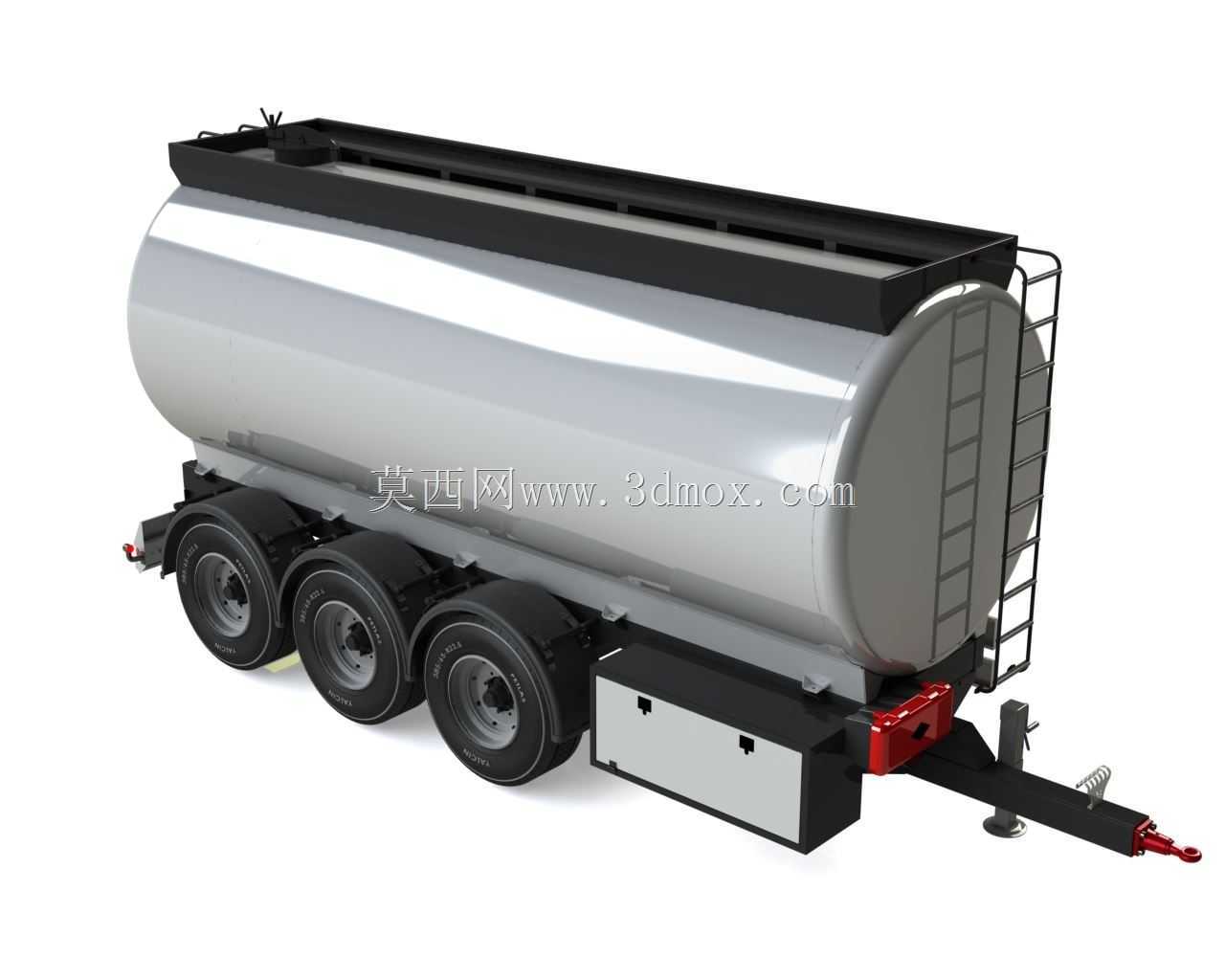

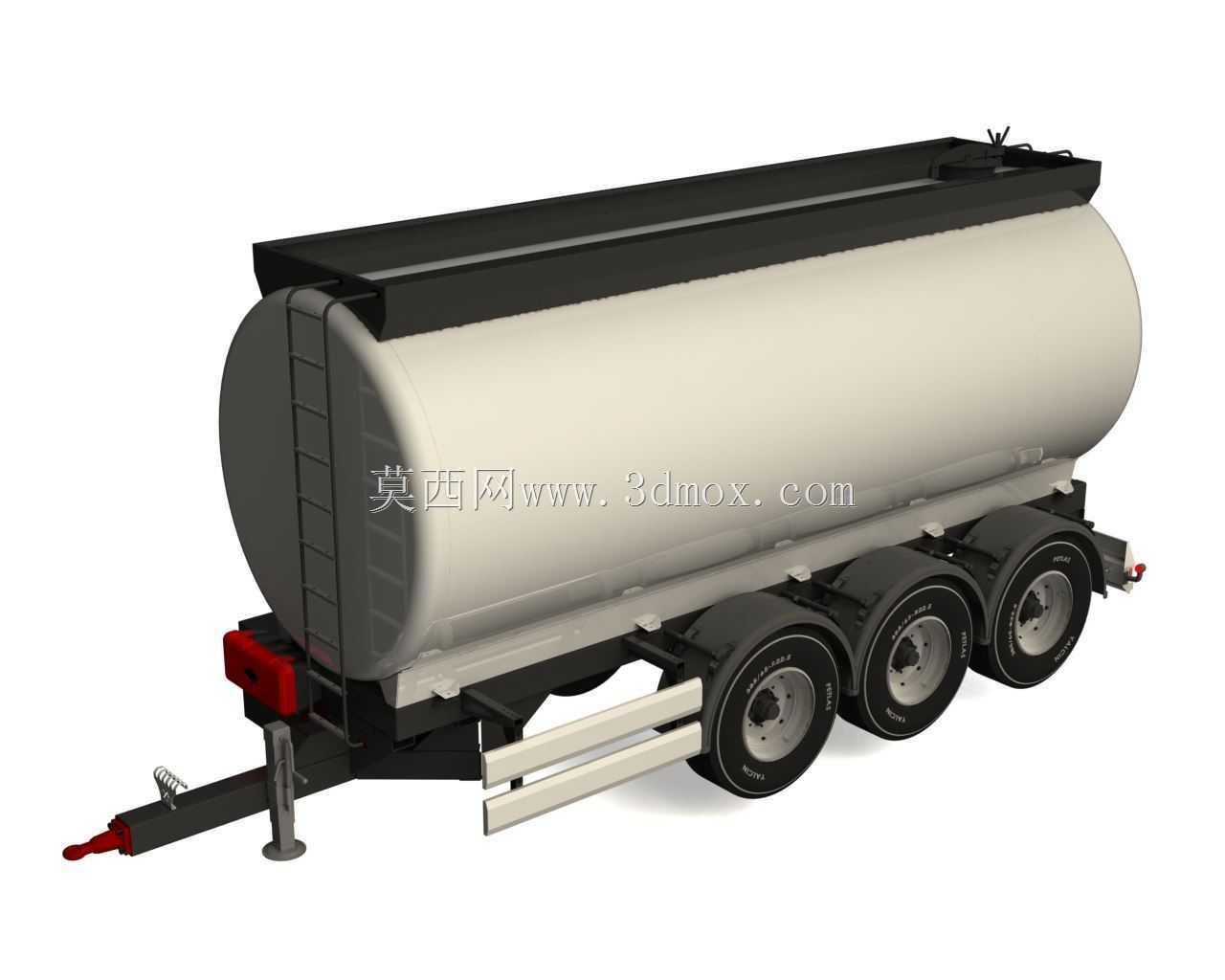

这款20立方罐式运输半挂车主要面向公路液态物料中长途转运场景，可适配普通货运牵引车头完成挂接作业，广泛应用于成品油、普通液态化工原料、食用液态物料等合规介质的干线运输与区域配送环节，是道路液态货运领域的核心承载装备。设备实际用途为承载额定容积内的液态物料，依托三轴重载底盘结构分散轴荷，满足公路货运的轴载限值要求，配合牵引车头完成全挂运输链路的物料承载功能，无需自身配备动力系统，仅通过牵引销与车头完成动力传递与转向联动。产品功能特性层面，罐体采用卧式圆柱承压结构设计，罐体顶部设置全长度走台与防护栏，方便作业人员登顶开展灌装、检修作业，罐体尾部设置直爬梯连通顶部走台与底盘操作区域，爬梯两侧加装防护扶手保障作业安全；罐体尾部封头做圆弧过渡处理，降低行驶过程中的风阻系数，同时优化罐体内部应力分布，避免液态物料晃动带来的局部应力集中。底盘采用三轴排布设计，每轴配备双轮胎组，单轴载荷分配均匀，可适配不同等级公路的通行载荷要求；底盘侧部设置封闭式储物工具箱，可存放随车工具、消防器材、接驳管路等作业配件，牵引连接端设置标准牵引销与支腿结构，脱挂状态下支腿可支撑罐体保持水平稳定，牵引端配置气路、电路快接接口，可快速与牵引车头完成制动系统、信号系统的连通。产品设计思路围绕液态运输的安全性、稳定性与通用性展开，罐体采用等直径圆柱筒体搭配标准椭圆封头，在保证20立方有效容积的前提下，尽可能降低整车重心高度，减少行驶过程中侧翻风险；罐体内部可根据运输介质需求设置防波板结构，削弱车辆加减速、转向过程中液态物料的晃动冲击，提升行驶稳定性；底盘悬架采用重载适配结构，预留了制动管路、线束的排布空间，所有外露金属部件做防锈防腐处理，适配户外复杂作业环境。外形尺寸与安装边界层面，罐体总长度适配三轴半挂车的常规外廓尺寸限值，筒体直径经过重心核算，保证满载状态下整车重心高度处于安全区间，整车宽度符合道路货运车辆外廓尺寸要求，牵引销位置符合通用半挂车挂接标准，可与市面主流牵引车头完成适配挂接；轮胎外侧不超出罐体最大宽度，尾部爬梯、后保险杠均处于外廓尺寸边界内，满足车辆上牌年检的尺寸要求，侧部工具箱的安装位置避开了轮胎跳动行程与悬架运动空间，不会发生运动干涉。
