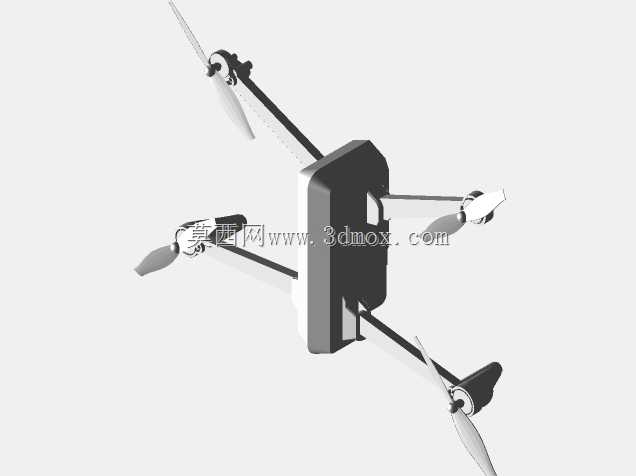

四旋翼折叠式航拍无人机结构设计

该四旋翼飞行器采用对称式X型布局设计，核心围绕便携性与飞行稳定性做结构优化，机臂采用可折叠收纳结构，非使用状态下可将四支机臂贴合主机身侧面收拢，大幅缩小收纳体积，方便户外作业时随身携带，适配个人航拍、户外巡检、低空测绘等多场景的便携使用需求。机身主体采用方正切边的壳体造型，内部预留飞控板、电池仓、图传模块、GPS定位模块的安装空间，壳体侧壁预留接口开孔，可满足充电、数据传输、外接拓展配件的使用需求，机身上下盖采用卡扣加螺丝的组合固定方式，既保证装配密封性，也方便后期拆解维护内部元器件。四支机臂采用等长对称设计，从机身四角向外延伸，每支机臂末端独立安装动力电机与螺旋桨，旋翼采用两叶快拆式桨叶，可在运输时快速拆卸避免桨叶磕碰损坏，机臂与机身连接处设置阻尼转轴结构，折叠展开后可自动卡紧定位，无需额外锁止结构即可保证飞行时机臂无晃动偏移，保障飞行姿态稳定。动力布局采用对角电机同向旋转的配平设计，抵消旋翼旋转产生的反扭矩，无需额外尾桨结构即可实现姿态稳定控制，机身重心严格控制在四旋翼几何中心位置，降低飞控系统的姿态修正负荷，提升悬停稳定性与飞行续航表现。该结构设计预留了云台安装位，可在机身底部挂载轻量化航拍云台或小型作业载荷，适配不同场景的使用需求，机臂长度与机身尺寸经过匹配设计，既保证旋翼转动时不会与机身、挂载设备产生干涉，也尽可能压缩整机展开后的外形尺寸，兼顾飞行效率与便携属性，壳体边缘做圆角过渡处理，既降低飞行时的风阻，也避免尖锐边角在携带、使用过程中造成磕碰损伤。整体结构兼顾轻量化与结构强度，机臂采用高强度轻质材质设计，在保证抗扭抗弯性能的同时降低整机自重，提升有效载荷能力与飞行时长，可满足消费级航拍、小型场地巡检、低空航拍摄影等多场景的使用需求，结构设计充分考虑日常使用的拆装便利性与维护成本，各部件模块化拆分设计，单个机臂或动力组件损坏时可单独更换，无需整体拆解机身，降低后期使用维护成本。
