开盖式通用离心干燥设备结构设计

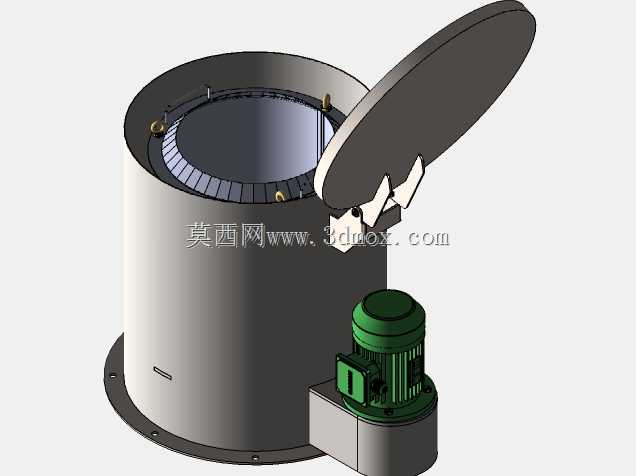

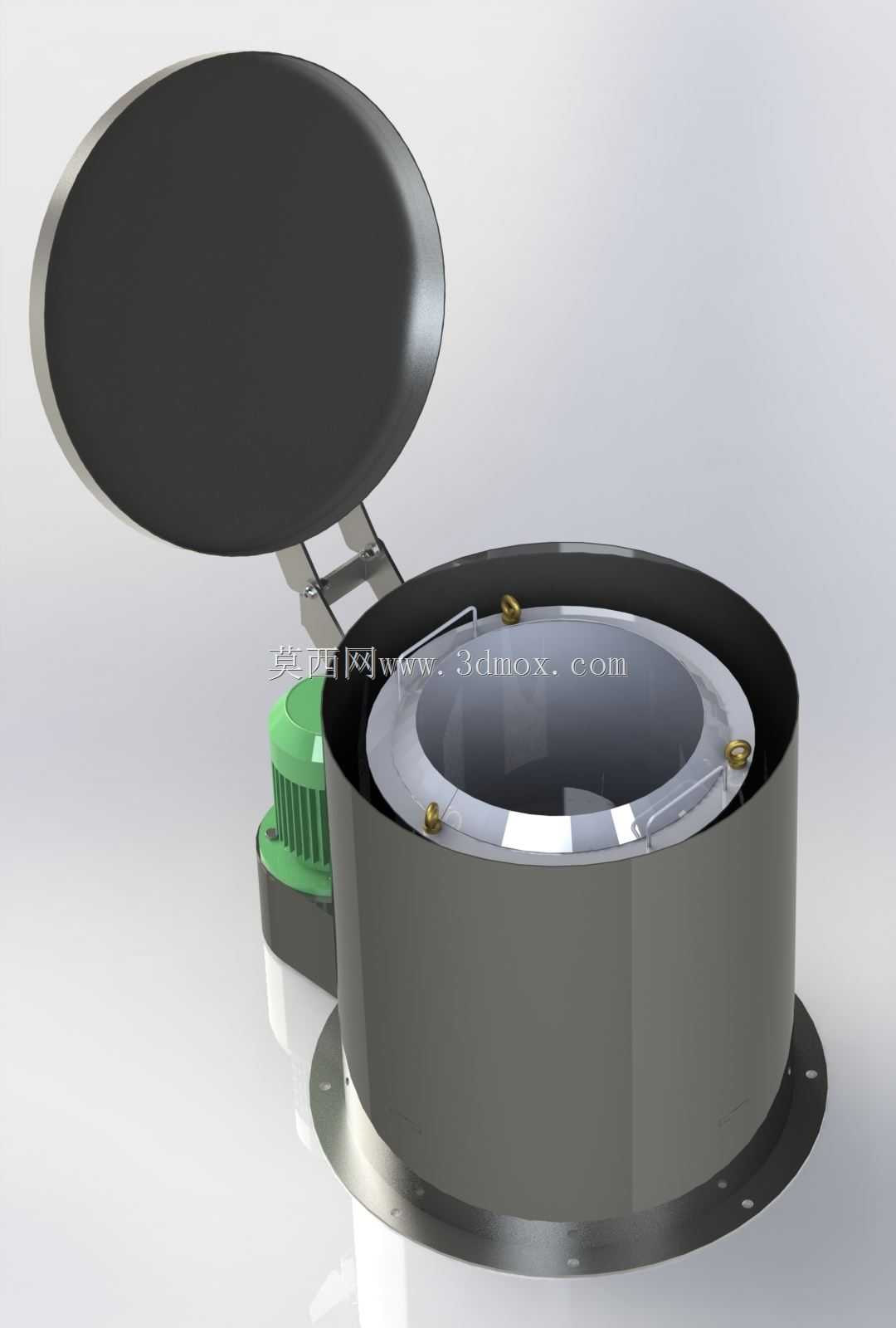

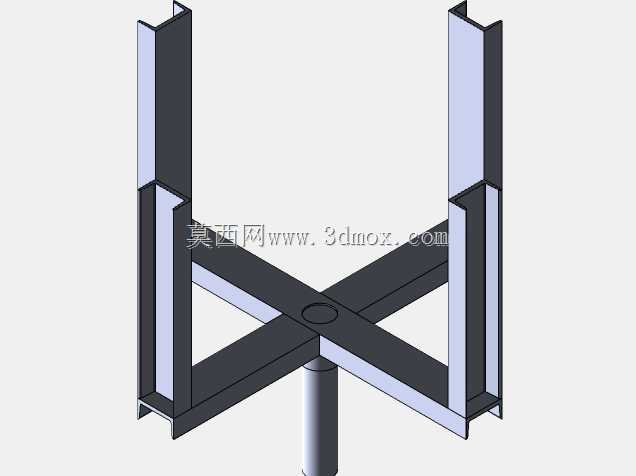

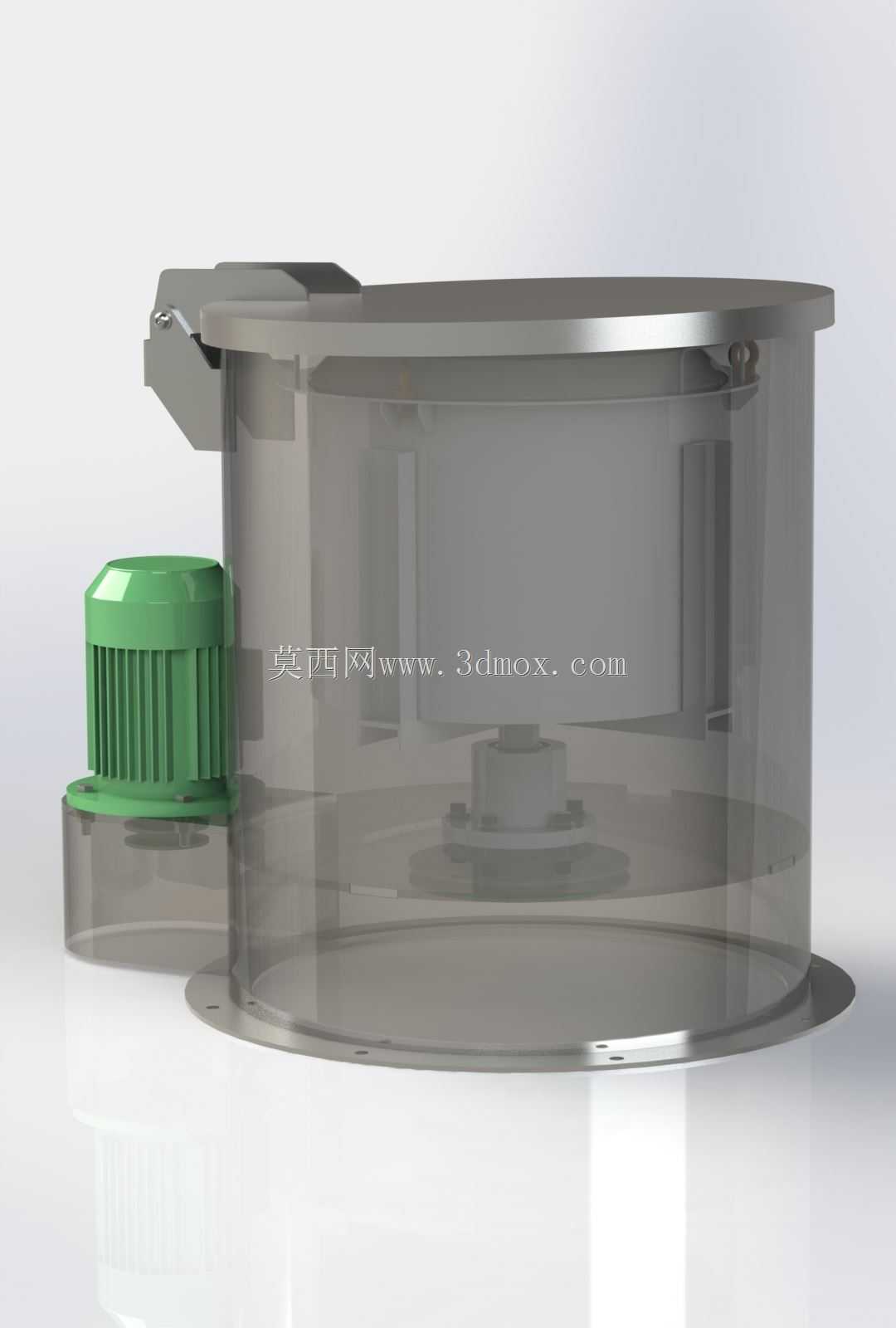

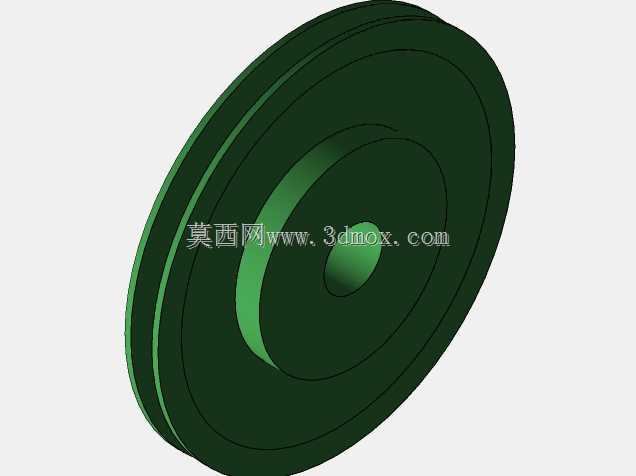

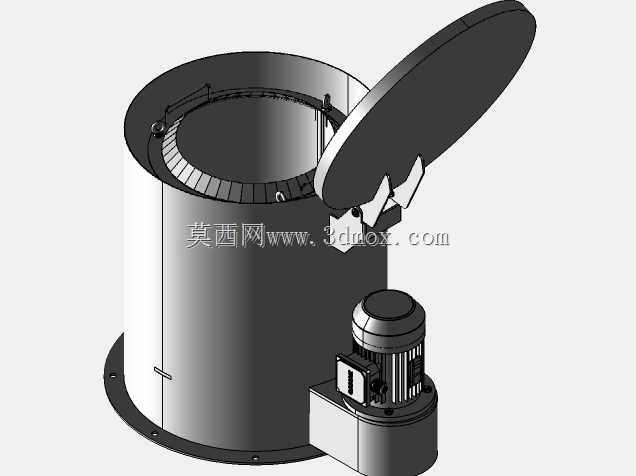

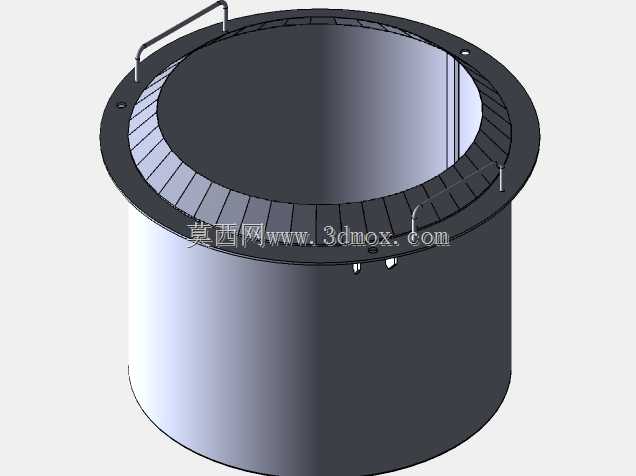

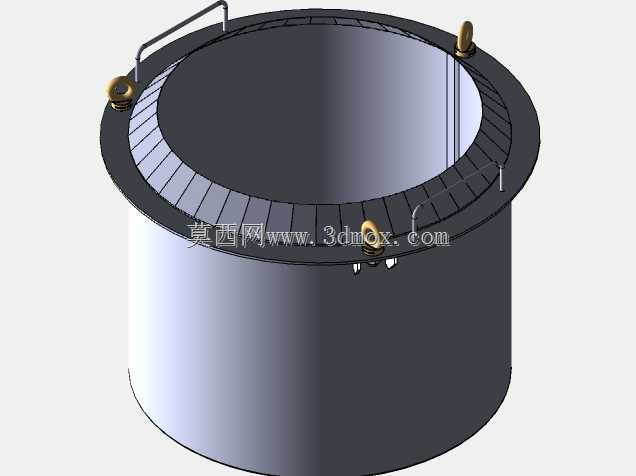

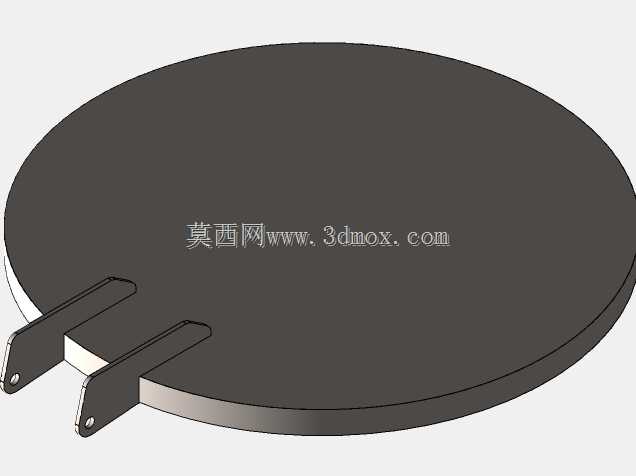

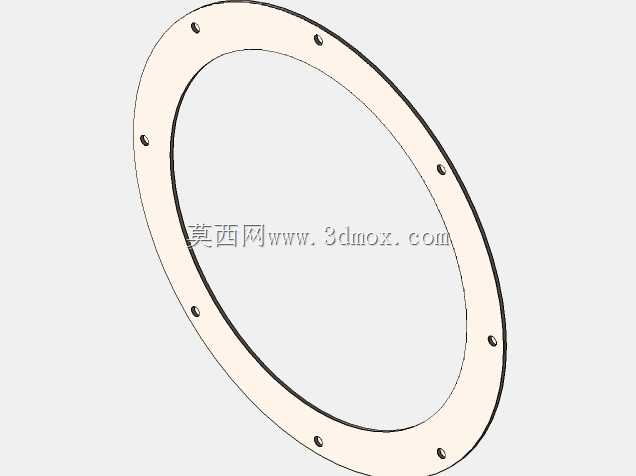

这款开盖式离心干燥设备，主要面向中小批量零部件加工后的干燥处理场景，常见于五金冲压件、机加工零件、电镀工件表面除水干燥工序，也可适配小型食品加工、实验室样本脱水等对固液分离效率有要求的作业场景，能够通过高速旋转产生的离心力，快速剥离附着在工件表面的液态介质，相比传统热风烘干方式，具备处理速度快、无高温形变风险、能耗更低的实际应用优势。设备整体采用立式圆形筒体结构，顶部配置可向上翻转开启的密封端盖，端盖与筒体之间通过金属铰接结构连接，开合操作顺畅，闭合后可形成相对封闭的作业空间，避免离心作业过程中液态介质飞溅污染周边作业环境，同时端盖内侧设置密封缓冲结构，降低高速运转时的震动与噪音传递。筒体底部设置带安装孔的环形法兰底座，安装时可通过螺栓将设备整体固定在作业平台或地面基础上，安装边界需预留侧方驱动单元的维护空间，以及顶部端盖完全开启的竖向操作空间，筒体主体采用金属板材卷制焊接成型，内壁做光滑过渡处理，避免残留积液与工件磕碰损伤，筒体内腔设置可适配不同规格料篮的定位卡扣，能够根据待处理工件的尺寸更换对应规格的承载料篮，适配不同批次的处理需求。设备的驱动单元采用侧置式安装布局，独立固定在筒体侧方的安装基座上，通过传动结构带动筒体内的旋转内胆高速运转，这种侧装设计能够降低设备整体的竖向高度，同时方便后期对驱动部件的维护保养，无需拆解筒体主体即可完成驱动组件的检修更换。设计过程中重点考量了运转时的动平衡特性，旋转内胆与筒体之间预留均匀的环形间隙，避免高速运转时出现剐蹭摩擦，铰接端盖设置锁止结构，设备运转时端盖无法随意开启，避免安全隐患，筒体底部设置积液导出接口，离心分离出的液态介质可通过该接口统一收集排放，适配不同作业场景的废液处理需求。整体结构紧凑，占地面积小，无需复杂的配套管线即可投入使用，适合中小型加工车间的工位旁就近布置，能够有效缩短工件干燥工序的流转时间，提升整体加工流程的作业效率。
