十节18650锂电池组合固定支架结构

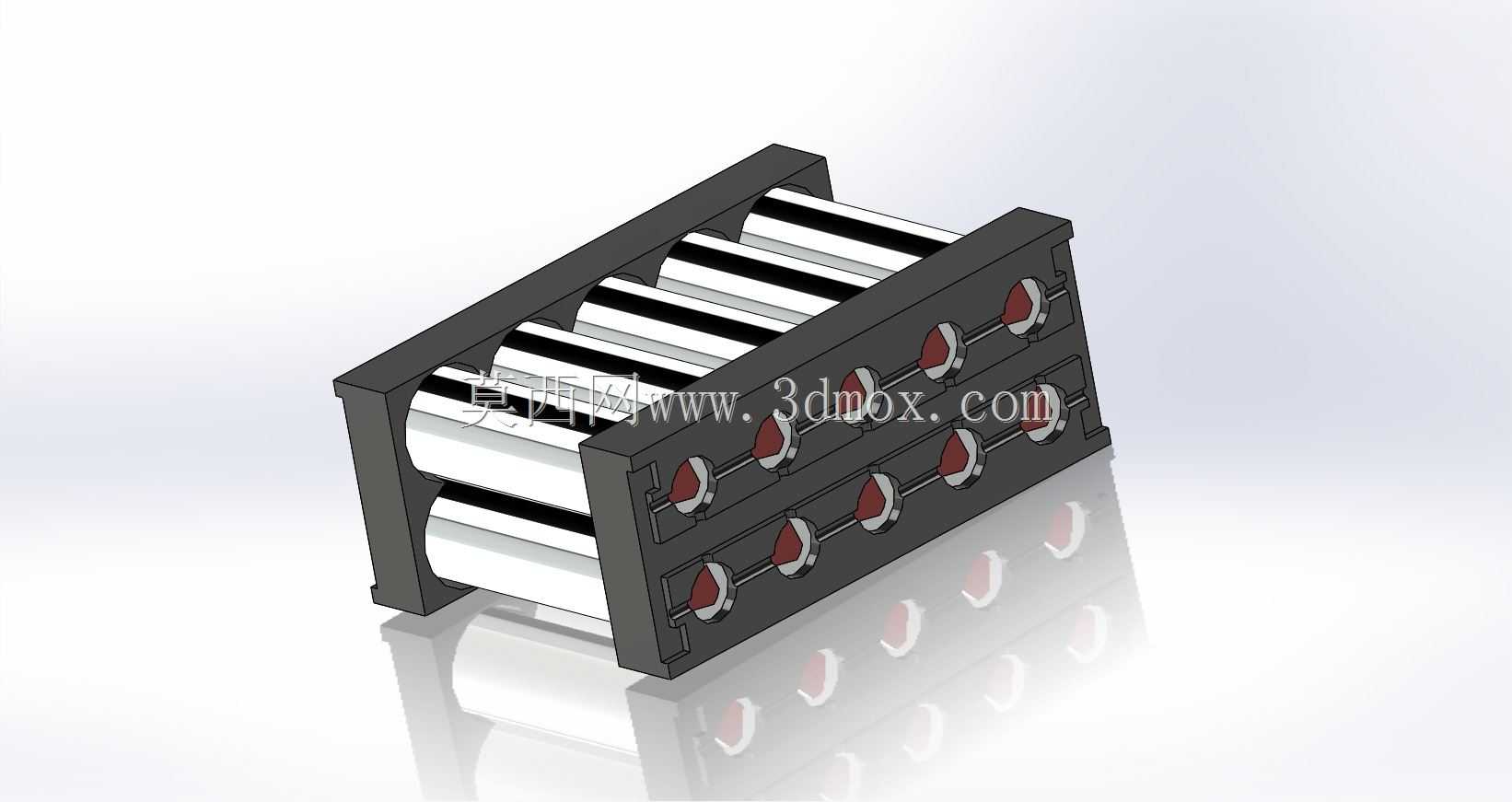

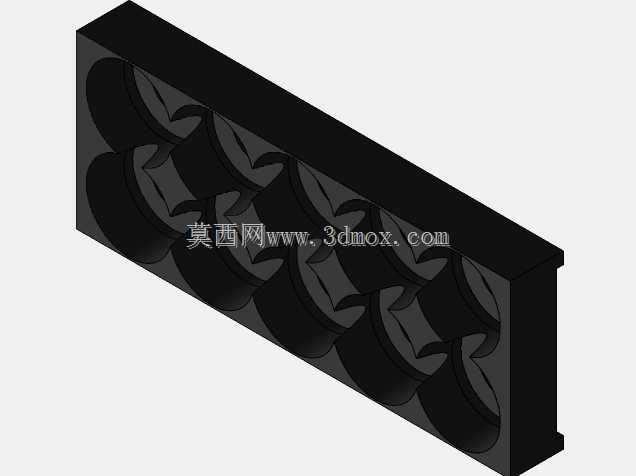

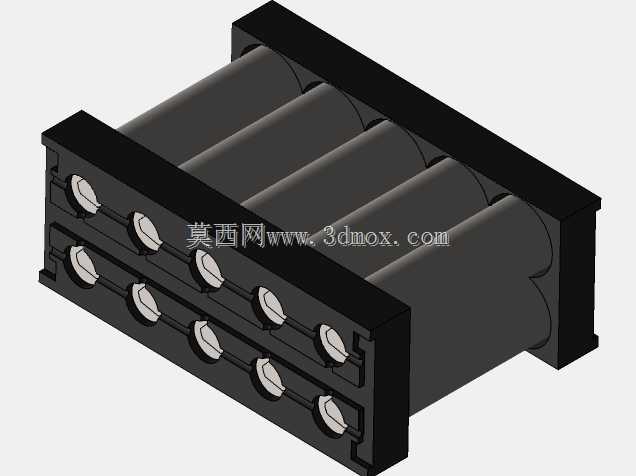

这款18650锂电池固定支架，主要面向小型储能模组、电动代步工具、便携电子设备、DIY动力电源包等场景的电芯组装需求，解决多颗圆柱电芯排布零散、固定不稳、绝缘防护不足的常见问题，是圆柱锂电池组组装环节的核心结构配件。在实际应用中，单组支架可同时容纳10颗标准18650圆柱电芯，采用双排五列的规整排布方式，每颗电芯对应独立的限位卡槽，卡槽内径完全匹配18650电芯的标准外径，装配时电芯可顺畅卡入卡槽，卡槽侧壁设置有微小的弹性卡凸，卡入后可对电芯形成径向抱紧力，避免电芯在支架内出现窜动、移位，即便在设备移动、颠簸震动的使用场景下，也能保证电芯位置稳定，不会因为电芯位移拉扯极耳连接片，引发接触不良、短路等安全隐患。支架采用模块化的设计思路，侧边预留有标准化的拼接卡扣结构，可根据实际电池组的容量、电压需求，横向或纵向拼接多组支架，灵活扩展电芯数量，既可以组装5P、10P的并联容量模组，也可以搭配不同串数的排布组合，适配不同电压等级的电源需求，无需重新开模制作不同规格的支架，大幅降低多规格电池组的结构配件成本。从结构设计来看，支架整体采用绝缘阻燃的工程塑料材质，相邻电芯的卡槽之间设置有绝缘隔筋，可避免电芯外皮破损后出现相邻电芯短路的风险，支架端面预留有充足的极耳避让空间，方便后续焊接镍片、连接保护板等工序操作，不会因为支架结构遮挡极耳影响焊接作业。在安装边界方面，单组10位支架的整体外形紧凑，双排排布的宽度刚好适配五颗电芯并排的总宽度，长度方向对应两颗电芯首尾排布的尺寸，支架厚度控制在合理范围，既保证足够的结构强度承托电芯，又不会占用电池包内部过多的空间，可适配市面上多数常规尺寸的18650电池包外壳，安装时可通过支架边角预留的固定孔位，使用螺丝将支架整体固定在电池包壳体内，也可通过拼接后的整体结构卡入外壳的预设卡槽内，装配方式灵活便捷。支架的电芯卡槽两端做了圆弧导角处理，装配电芯时不会刮伤电芯外层的绝缘外皮，有效降低组装过程中电芯损坏的概率，同时支架侧壁预留有细小的通风间隙，可在电池组充放电过程中辅助散热，避免电芯热量堆积影响使用寿命。
