CR-10设备用多孔对中线圈支撑套筒

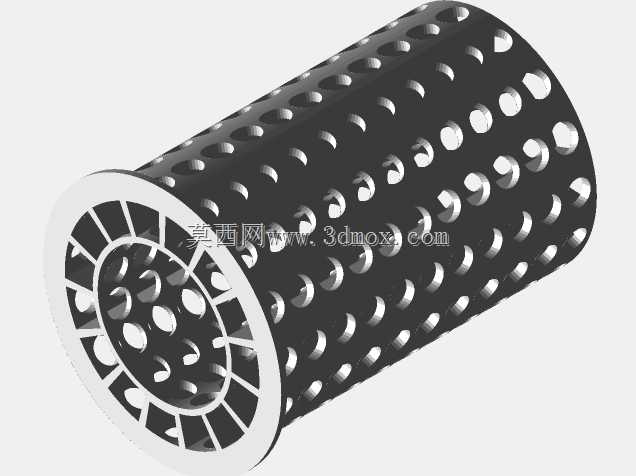

这款多孔对中套筒是面向桌面级FDM 3D打印设备送料与线材规整场景设计的功能构件，主要用于CR-10系列打印设备的耗材输送路径中，承担线材线圈的居中定位、转动支撑作用，解决打印过程中耗材卷偏移、送料阻力不均导致的出料卡顿、打印层纹异常等常见问题。在实际打印作业场景中，耗材卷多放置于设备侧方或顶部支架，若缺乏精准对中的支撑结构，耗材拉扯过程中会出现径向跳动，轻则造成送料齿轮咬合力度波动，引发挤出量不稳定，重则导致耗材断裂、打印中途断料停机，这款套筒正是针对这一痛点完成结构设计。从功能特性来看，整体采用圆筒式镂空结构，筒身均匀排布多组圆形通孔，既能够大幅降低构件自身重量，减少线圈转动时的惯性阻力，让耗材抽拉过程更顺滑，也能减少打印该构件时的材料消耗，缩短自制打印的成型周期；筒身两端采用辐条式端盖结构，中心预留标准耗材杆穿装孔位，辐条之间的镂空区域可方便观察内部线圈的转动状态，也能避免碎屑堆积在套筒内部造成卡滞。设计过程中，首先匹配CR-10系列设备通用的耗材挂杆直径确定中心安装孔的公差范围，采用间隙配合设计保证套筒可随耗材卷同步顺畅转动，不会出现与挂杆的干摩擦；筒身外径匹配常规1kg装PLA、ABS耗材卷的内圈尺寸，保证线圈套入后不会出现径向窜动，筒身长度适配常规耗材卷的宽度，安装后两端不会突出线圈端面，避免与周边支架产生干涉。安装边界方面，该套筒可直接替换原有简易塑料衬套，无需改动设备原有挂杆结构，直接穿装在挂杆上即可完成部署，适配绝大多数采用直径20mm标准挂杆的CR-10衍生型号打印设备，也可经过简单尺寸调整适配其他同规格桌面级打印设备的耗材支撑需求。结构上的均匀开孔设计还兼顾了散热需求，长时间打印过程中，耗材与套筒摩擦产生的少量热量可通过孔洞快速散出，避免局部温度升高导致耗材软化粘连在套筒表面。端盖的辐条结构经过受力优化，在保证整体支撑强度的前提下尽可能缩减材料用量，即使长时间承载满卷耗材的重量也不会出现形变弯折，保证长期使用的对中精度。
