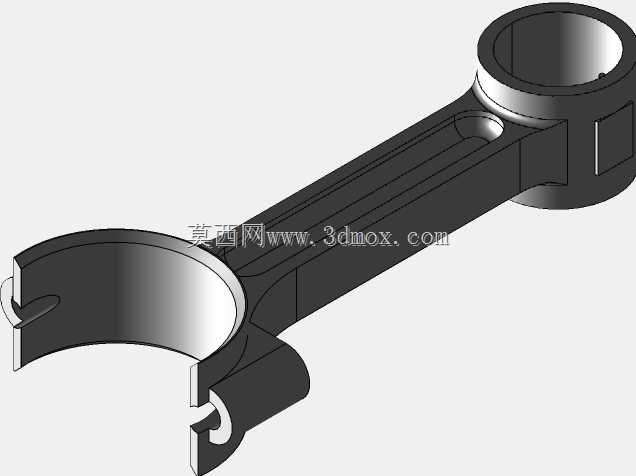

内燃机分体式连杆精密结构设计

这款连杆是内燃机曲柄连杆机构的核心传动部件，主要应用于往复式活塞内燃机、往复式压缩机等需要将直线往复运动与旋转运动相互转换的动力设备中，在乘用车发动机、小型通用动力机械、农用动力设备的动力传输环节承担关键作用。在实际设备运行过程中，连杆的上端通过活塞销与活塞组件相连，下端分体式轴瓦结构与发动机曲轴的曲柄销配合装配，能够将活塞承受的燃烧爆发压力精准传递给曲轴，驱动曲轴旋转输出扭矩，同时在进气、压缩、排气冲程中带动活塞完成往复动作，实现动力循环的完整传递。

从功能特性来看，该连杆采用分体式大头设计，大头端设置定位卡槽结构，能够保证轴瓦盖与杆身的装配定位精度，避免运行过程中出现错位偏移；杆身采用工字形截面结构，在保证整体结构强度、抗弯曲抗扭转性能的前提下，尽可能降低自身重量，减少往复运动产生的惯性力，适配高转速工况下的动力传输需求；杆身与大小头过渡位置采用大圆弧过渡设计，有效分散应力集中点，避免长期交变载荷作用下出现疲劳断裂问题；大头端的分体结构通过螺栓紧固，能够在曲轴装配完成后完成连杆的安装固定，降低整机组装的工艺难度。

在设计思路上，这款连杆充分考虑了动力设备的实际工况需求，大小头的内孔尺寸严格匹配对应规格的活塞销与曲柄销直径，杆身长度根据对应机型的活塞行程、压缩比参数匹配设计，保证活塞运行到上止点、下止点时的位置精度，避免出现撞缸、气门干涉等装配问题；整体外形轮廓充分避让曲轴平衡块、缸体内壁等周边部件，安装边界经过反复校核，确保在曲轴旋转、活塞往复的全行程范围内，连杆不会与周边零部件发生运动干涉；表面的加强筋结构沿杆身受力方向布置，进一步提升杆身的结构刚度，降低高载荷下的形变量，保证动力传输的稳定性与可靠性。
