带异形开孔的圆柱型旋钮端盖结构

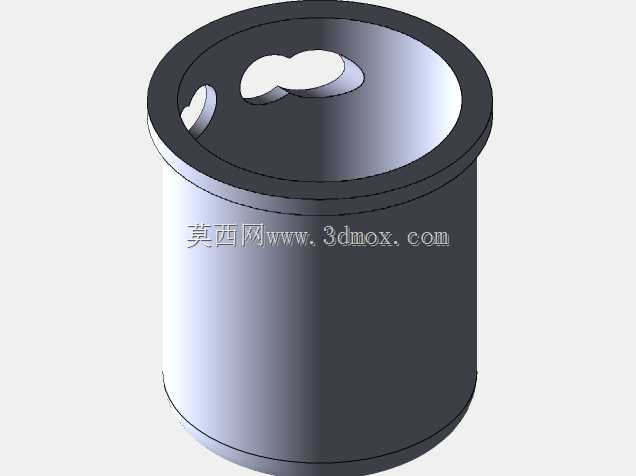

这款旋钮盖是面向工业操控场景设计的配套防护与操作承载部件，主要应用在各类机电设备的调节操控端、小型仪器面板的旋钮组件、工控柜体的操作调节部位，既可以对内部的旋钮调节芯体形成封闭防护，避免外界粉尘、水汽、细小杂物侵入调节机构造成卡滞、接触不良等故障，也能作为操作人员直接接触的施力部件，传递旋转调节的扭矩，实现设备参数、档位、流量、行程等功能的精准调节。从功能特性来看，该旋钮盖采用带外翻边的圆柱筒体结构，筒体侧壁为等厚设计，整体刚性均匀，施力旋转时不会出现局部形变导致的打滑问题；顶部端面设置了两处异形开孔，一处为类8字形的贯通孔，一处为小尺寸的腰型孔，这类开孔并非装饰结构，而是用于和内部旋钮芯体的定位凸台形成卡合配合，安装时无需额外粘接或紧固件，对准凸台压入即可完成装配，装配后周向无相对转动余量，能够完整传递旋转扭矩，同时外翻边结构在压装到位后会贴合安装面板表面，形成限位，避免旋钮盖过度压入内部结构，也能遮挡安装缝隙，提升外观整洁度。在设计思路上，这款旋钮盖优先考虑了装配便捷性与操作手感的平衡，筒体高度与外径的比例经过反复调整，既保证了足够的侧壁接触面积，让操作人员握持旋转时手指有充足的施力面，不会因为直径过小导致捏持费力，也控制了整体高度，避免突出安装面板过多造成误碰、剐蹭；顶部的开孔位置完全匹配常规旋钮芯体的凸台布局，不需要对现有通用旋钮芯体做额外改型，就可以直接适配，大幅降低了配套采购的成本；筒体底部做了微小的倒角处理，压装时可以顺畅导入芯体安装位，不会出现边缘卡滞导致的装配歪斜问题。从外形尺寸与安装边界来看，该旋钮盖的外径与高度尺寸为72×64，适配的安装面板开孔尺寸略小于筒体外径，依靠外翻边实现轴向定位，安装后突出面板的高度为筒体总高减去内部嵌合深度，预留的操作空间足够成年人手指完成捏持旋转动作，周边不需要预留过大的避让空间，适合在密集排布的操控面板上使用，不会和相邻的旋钮、按钮产生操作干涉。整体结构没有多余的复杂特征，加工成型难度低，不管是采用注塑成型还是金属切削加工都能快速实现批量生产，结构耐用性强，长期反复旋转操作也不会出现开裂、松脱的问题，能够适配多数工业场景下的调节旋钮配套需求。
