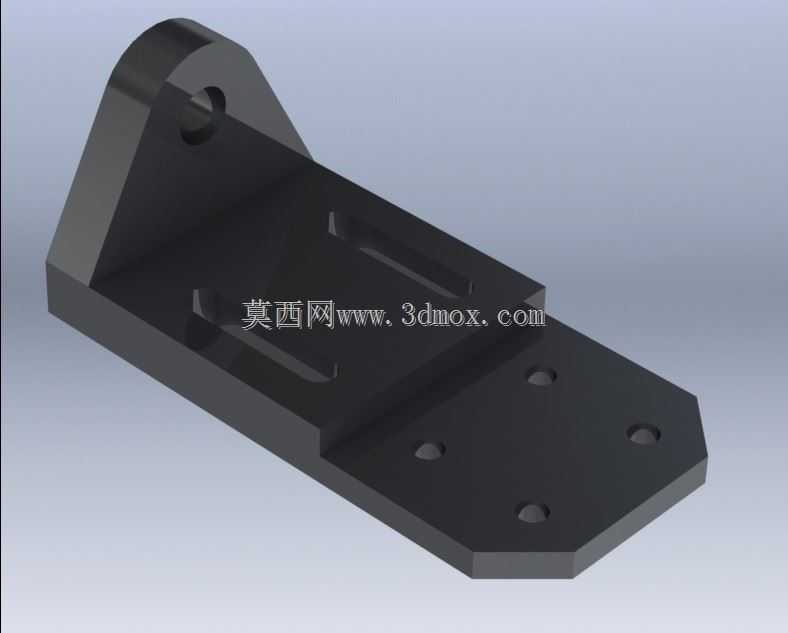

带立板支撑的多孔安装固定支座结构

该固定支座是工业装配场景中极为常用的基础连接构件，主要应用于中小型机电设备、工装夹具、轻型输送线组件的安装定位环节，可作为动力元件、检测传感器、导向组件的承载基座，在自动化生产线、小型加工设备、实验测试装置中承担载荷传递与位置固定的核心作用，能够有效抵消设备运行过程中产生的径向与轴向窜动，保障上部搭载部件的运行稳定性。从功能特性来看，该支座采用一体化铣削成型的结构设计，底部为切角式平板底座，底座表面均匀分布多个沉头安装孔，可通过内六角螺栓快速与设备机架、安装平台完成锁紧固定，沉孔设计能够保证螺栓头部完全嵌入底座平面，不会出现凸起干涉上部组件安装的问题；底座一侧向上延伸出带单通孔的立式支撑耳板，耳板与底座衔接处做了大圆弧过渡处理，可大幅降低应力集中系数，避免长期受载后衔接位置出现开裂变形，耳板上的通孔可用于穿装铰接销轴、锁紧螺栓，实现与摆动臂、连杆、调节组件的活动或刚性连接，底座平面上还设置有两道平行的凹槽结构，既可以作为上部组件安装的定位导向槽，也能够留存装配过程中的多余润滑脂、细小碎屑，减少杂质对安装平面贴合度的影响。在设计思路上，该支座优先考虑了安装适配性与结构强度的平衡，整体采用等强度设计逻辑，底座厚度与耳板厚度经过受力校核，在满足额定静载荷、动载荷承载要求的前提下尽可能缩减非受力区域的材料用量，兼顾轻量化与刚性表现；底座边角做切角处理，既可以避免锐边划伤装配人员，也能够在狭窄安装空间内规避与周边构件的干涉，耳板的开孔位置经过尺寸链验算，能够保证上部铰接部件的回转中心与底座安装面保持精准的垂直距离，减少装配后的位置累积误差。从安装边界来看，该支座的底座长宽尺寸适配常规的工业铝型材安装槽距，可直接固定在欧标30系列、40系列铝型材搭建的机架上，耳板的开孔直径适配常用的M8、M10标准销轴与螺栓，整体安装高度较低，重心贴近安装基准面，抗倾覆性能优异，既可以单独作为固定支撑件使用，也可以成对对称布置，作为长轴类部件、摆动机构的两端支撑座使用，能够适配多种不同的装配需求，无需额外加工改型即可直接投入装配使用。
