手动式速动压紧夹具三维结构设计

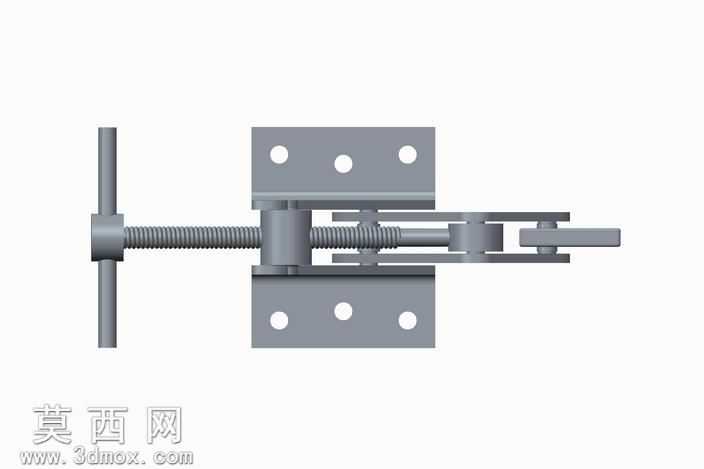

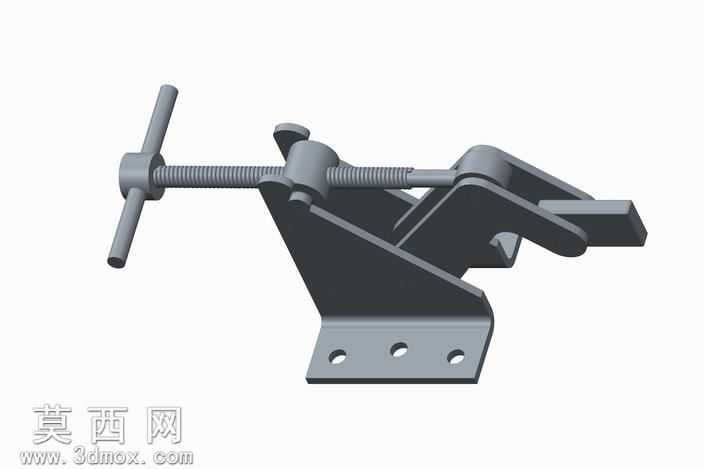

本作品为手动速动低压夹紧夹具的三维参数化建模成果，建模过程中严格遵循机械加工工装的实际设计逻辑，先完成整体功能框架的构思，再逐一对各组成零件进行独立建模与装配校验。模型整体包含T型手摇驱动杆、梯形传动螺杆、铰接式压臂、L型安装基座、锁紧联动组件几个核心部分，建模时对每一处结构细节都做了还原：梯形传动螺杆的牙型角、螺距参数完全符合机械传动标准，螺纹段与光杆段的过渡圆角做了工艺性处理，避免实际加工时出现应力集中问题；T型手摇杆与螺杆的连接采用过盈配合加定位销的结构模拟，还原了手动驱动部件的真实装配关系；铰接式压臂的转动副位置做了间隙配合的参数设置，既保证装配后压臂可以灵活转动，又不会出现过大的旷量影响夹紧精度；L型安装基座上的三个安装沉孔位置、孔径参数均按照通用工装的安装规范设计，沉孔深度可以完全容纳内六角螺栓的头部，保证安装后基座底面平整无凸起。材质与渲染层面，整体模型赋予了常用工装的45号钢哑光金属材质，对螺杆传动面、压臂夹紧工作面做了轻微的粗糙度区分，基座安装面做了发黑处理的材质效果模拟，渲染时采用45度侧光打光，清晰呈现各部件的结构轮廓与装配关系，没有过度夸张的反光效果，完全贴合工业工装的真实视觉质感。结构设计上采用了螺杆传动加杠杆压臂的速动组合结构，相比传统纯螺杆压紧夹具，该结构在螺杆驱动到接近工件位置后，可以通过压臂的铰接联动实现快速下压夹紧，大幅减少手动旋拧螺杆的行程，提升装夹效率；压臂的夹紧端面做了防滑齿纹设计，增大与被夹紧工件的摩擦力，避免夹紧后工件出现滑移；基座与压臂之间设置了行程限位结构，防止压臂转动超程导致结构脱开，同时螺杆尾部设置了止退挡圈，避免螺杆旋出过度脱离基座。建模过程中全程采用参数化尺寸驱动，各零件的配合尺寸做了全局关联，修改基座安装孔距、螺杆直径、压臂长度等核心参数时，所有关联零件的对应尺寸会同步更新，方便后续根据不同的装夹需求调整夹具规格，适配不同尺寸工件的夹紧作业场景。
