包装机流线型成型路肩结构设计

该成型路肩是立式包装设备成型工位的核心导向成型构件，主要应用于软袋包装生产线的薄膜折合成型环节，承担着将平幅输送的包装薄膜逐步引导折叠为指定筒状轮廓的关键作用，是保障包装袋型规整度、封边对齐精度的核心接触部件，广泛适配食品、日化、医药等行业的连续式袋装包装设备，在粉剂、颗粒、小块状物料的自动包装工序中承担成型导向功能。

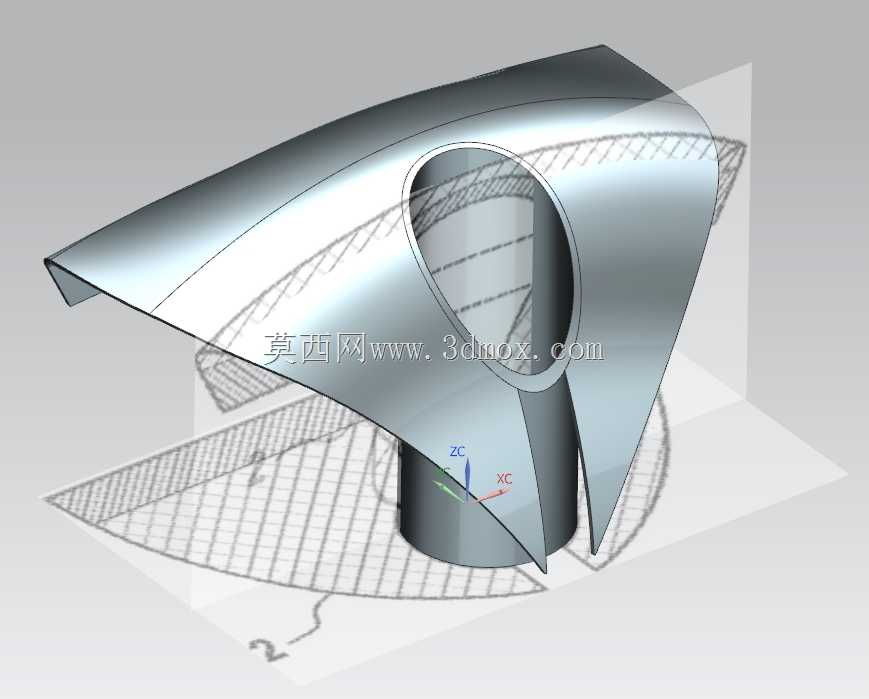

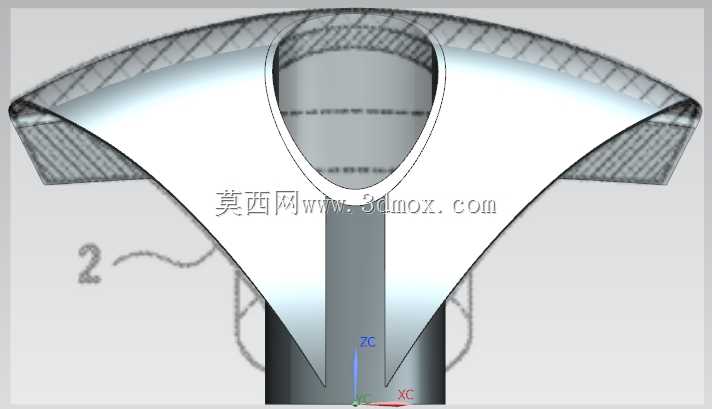

从功能特性来看，该构件采用一体化流线曲面设计，整体无尖锐棱角与突变折角，与包装薄膜接触的所有工作面均做了顺滑过渡处理，能够最大程度降低薄膜输送过程中的拖拽阻力，避免薄膜在高速走膜过程中出现划伤、拉伸变形、跑偏褶皱等问题，有效降低包装材料的损耗率。构件中部设置的垂直贯通立柱结构为核心安装定位基准，可与设备成型器的安装基座精准配合，保证构件安装后与走膜方向、纵封机构的同轴度误差控制在极小范围内，避免因安装偏移导致的袋型歪扭、封边错位等质量问题。上部的弧形翼面沿走膜方向逐步收束，能够将平展输入的包装薄膜从两侧逐步向中心收拢折叠，曲面的曲率变化经过反复校核，完全匹配薄膜折叠过程中的自然形变轨迹，不会对薄膜产生强制挤压形变，保障不同厚度的复合包装膜都能顺畅完成折型动作。

在设计思路上，该构件优先考量了薄膜接触工况的低摩擦需求，所有成型曲面的曲率连续性均达到G2级以上，不存在局部凸起或凹陷的结构缺陷，避免走膜过程中出现卡滞、存料的问题。翼面的延伸长度与张开角度经过多轮工况验证，既能够覆盖薄膜折叠的全行程导向范围，又不会占用过多设备安装空间，给周边的纵封辊、牵引轮等部件预留了充足的装配与调试空间。安装边界方面，中部安装立柱的直径、定位高度均匹配常规立式包装机成型工位的通用安装尺寸，可直接替换同规格的传统成型路肩构件，无需对设备基座进行额外改造；翼面的最大外廓尺寸经过严格控制，安装后不会超出设备成型区的安全防护范围，同时预留了足够的薄膜穿绕操作空间，方便设备日常调试、清洁与易损件更换作业。构件的壁厚设计兼顾了结构强度与轻量化需求，长期受薄膜摩擦的工作面做了加厚处理，能够承受长时间高速走膜的磨损，延长构件的使用寿命，非接触区域则做了适当的减重优化，降低整体重量的同时减少材料消耗。
