垂直升降式罗拉门托传动结构设计

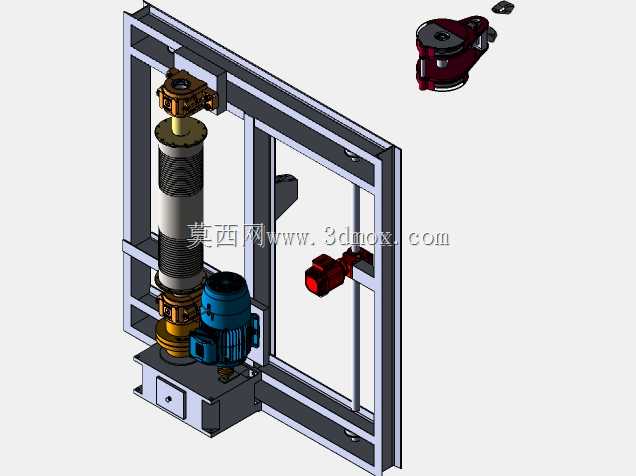

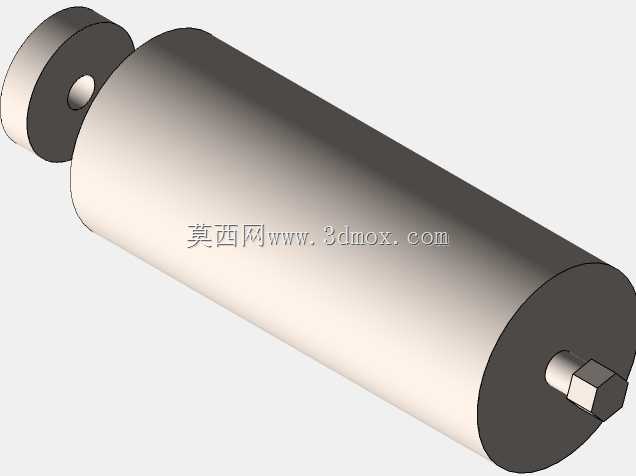

该结构主要应用于纺织生产车间的细纱机、粗纱机等纺纱设备的罗拉拆装维护工位，也可适配小型零部件的垂直升降输送场景，在设备维保、工位上下料环节承担精准的垂直位移承载功能，解决人工抬举重型罗拉组件劳动强度大、对位精度差的问题，能够在狭窄的设备安装空间内完成稳定的升降动作，适配车间内紧凑的设备排布需求。整体结构采用框式方管焊接机架作为承载主体，机架通过底部安装板与地面或设备基座固定，安装边界预留了足够的螺栓固定孔位，可适配不同规格的安装基面，整体外形适配常规纺纱设备的侧方安装空间，不会占用过多的操作通道面积。结构核心的升降传动采用丝杠副配合导向光杆的组合形式，丝杠上下两端通过带座轴承固定在机架上下横梁位置，搭配减速驱动单元提供动力输出，驱动端采用立式安装的动力单元配合带传动结构，将动力平稳传递给升降丝杠，带动承载托板沿垂直方向做直线运动，托板侧方配套的导向滑块卡装在机架侧方的导向杆上，有效抵消升降过程中的偏载力矩，避免托板出现卡滞、歪斜的问题。设计过程中充分考虑了维保操作的实际需求，承载托板的工作面设置了与罗拉端部匹配的定位卡槽，能够快速卡装待拆装的罗拉组件，避免升降过程中工件滑落；机架侧方预留了手动操作的冗余安装位，在动力中断的应急场景下可通过手动方式完成升降动作，保障维保作业的安全性；驱动单元的安装位置做了下沉式设计，降低整体结构的重心，提升设备运行的稳定性，同时驱动端外部设置了防护壳体，避免车间内的飞花、粉尘进入传动部件造成磨损。整个传动结构的运动行程经过精准核算，完全覆盖罗拉组件从设备安装位抽出、下放至转运小车的全行程需求，升降过程运行平稳，启停位置设置了硬限位结构，避免超程造成部件碰撞损坏，各传动部件的选型均匹配常规罗拉组件的承重需求，长期运行下的形变余量控制在合理范围内，能够保障重复对位的精度，减少维保过程中的对位调整时间，提升车间设备维保的作业效率。
