QFN24封装微处理器芯片三维结构模型

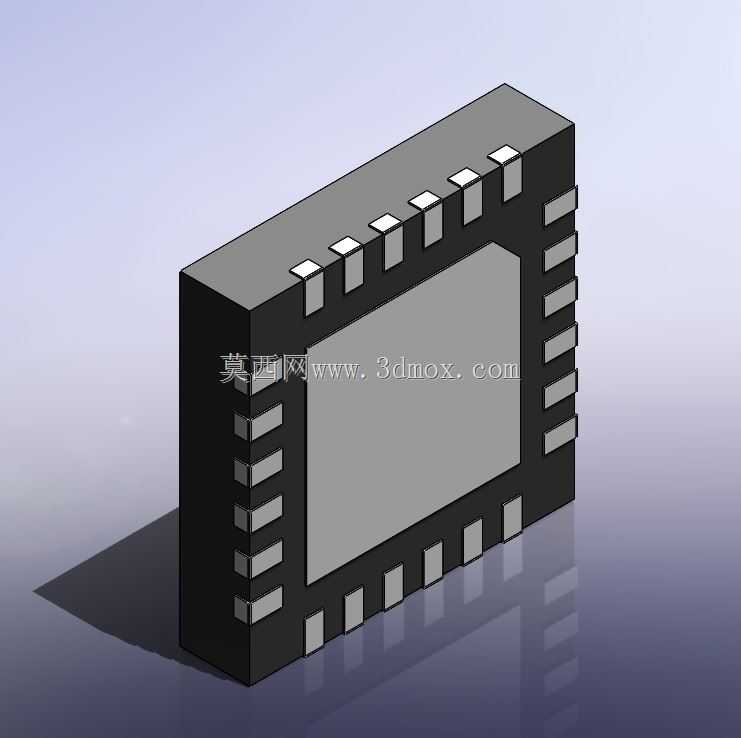

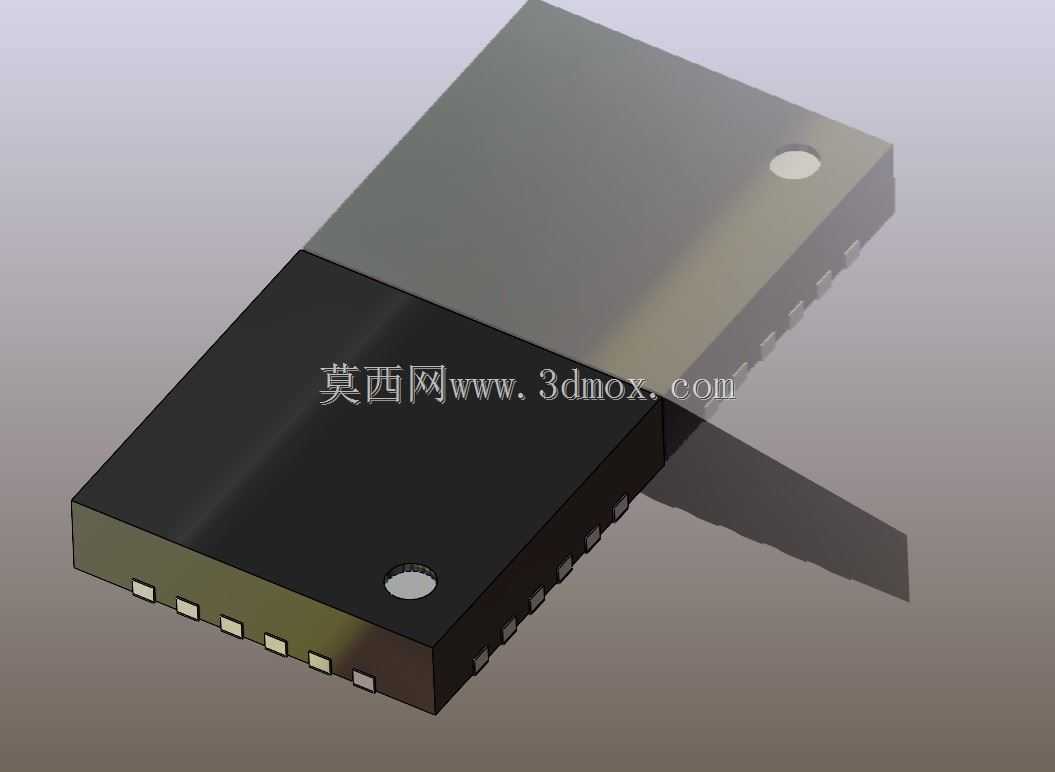

该模型还原的是QFN24封装形式的微处理器实体结构，这类封装器件广泛应用于消费电子、工业控制板卡、小型智能终端、车载电子模块等高密度电路设计场景中，作为核心运算处理单元承担设备的指令运算、外设控制、数据交互等核心功能，是紧凑型电子设备中实现智能化控制的核心载体。QFN封装属于无引脚贴片封装范畴，相比传统的鸥翼引脚封装，具备更优的高频电气性能、更小的封装占板面积、更薄的整体厚度，同时底部裸露的散热焊盘能够直接与PCB板上的散热区域贴合，大幅提升芯片工作时的热量传导效率，适配高集成度、小体积电子产品的设计需求。在设计思路上，该模型严格遵循QFN24封装的行业通用规范，精准还原了器件的本体结构：主体为黑色塑封基体，四周均匀分布24个侧向引出的金属焊端，焊端的间距、宽度、突出塑封本体的尺寸均符合表面贴装工艺的焊接公差要求，能够匹配回流焊工艺的焊盘设计标准，避免出现虚焊、连焊等生产问题；模型中部还原了芯片表面的标识区域，底部预留了对应散热焊盘的结构位置，可直接用于PCB封装的匹配校验、SMT贴装工序的模拟仿真、整机结构装配的干涉检查工作。从安装边界来看，该模型还原的器件整体为方正块状结构，四周引脚的外轮廓尺寸、塑封本体的长宽高参数均符合主流QFN24封装的通用尺寸规范，在进行整机结构设计时，可直接参考该模型预留芯片的安装空间，同时兼顾器件上方的散热间隙、周边元件的安全距离，避免结构设计阶段出现装配干涉、空间不足等问题。在实际工程应用中，这类精准的封装三维模型能够帮助硬件工程师在PCB布局阶段直观校验器件的排布合理性，帮助结构工程师完成整机内部的堆叠设计，也可用于SMT产线的贴装程序调试、工装夹具的设计适配，减少打样阶段的试错成本，缩短产品从设计到量产的研发周期。模型还原了器件的外观细节，金属引脚的质感、塑封本体的哑光质感都做了对应呈现，能够满足产品展示、方案演示、教学讲解等多场景的使用需求，帮助相关从业者更直观地理解QFN封装的结构特点与安装要求。
