立式刹车片铆接作业专用设备结构

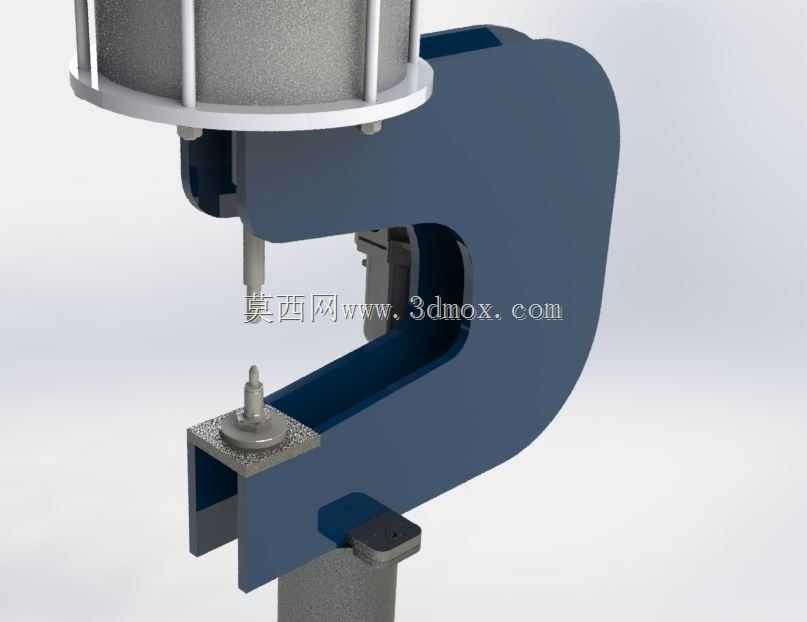

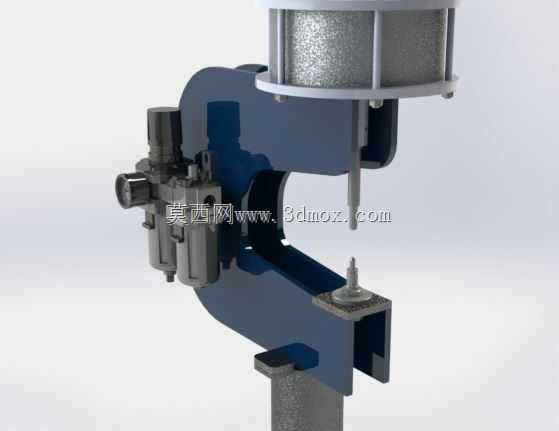

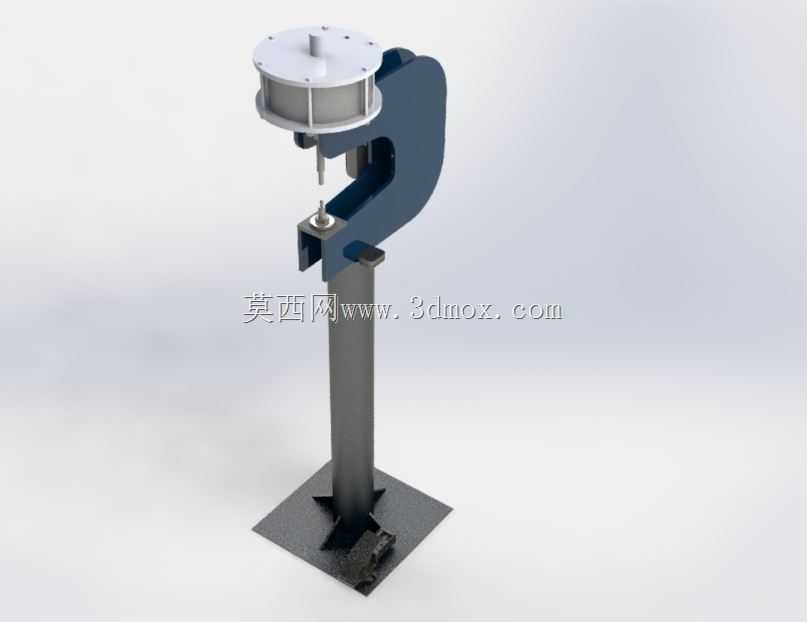

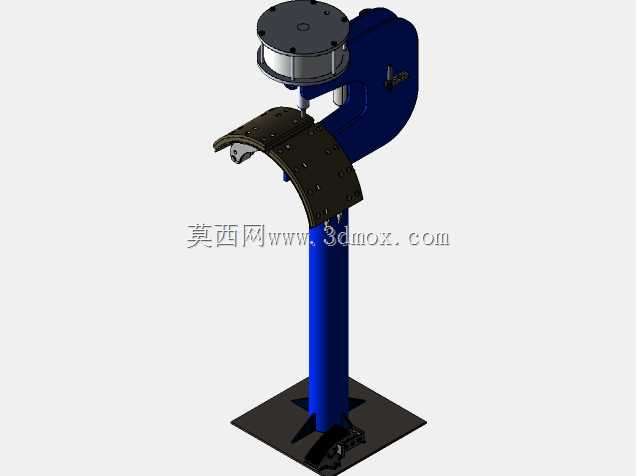

该设备主要面向商用车维保、制动部件生产加工场景，针对货运卡车、挂车的制动蹄片与摩擦衬片的铆接拆卸、复铆作业设计，是汽修门店、制动配件加工工位的专用作业设备，可替代传统手工敲击铆接的低效作业方式，大幅降低铆接作业的劳动强度，同时保障铆接点位的紧固一致性，避免手工铆接出现的衬片松动、铆接偏斜问题。设备采用立式C型开式机身结构，单立柱搭配方形落地安装底座，整体重心沿立柱轴线垂直分布，安装时仅需平整硬化地面即可固定，无需额外预埋地脚结构，底座的十字加强筋结构可抵消铆接作业时的侧向倾覆力矩，保障大压力作业时机身无明显晃动。上部的冲压执行单元采用气动或液压驱动的压头结构，压头垂直向下的施力方向正对下部的弧形工件支撑胎具，胎具弧度完全匹配卡车制动蹄的弧形轮廓，作业时可将待加工的制动蹄直接卡放在支撑胎具上，胎具的定位结构可快速对齐蹄片上的铆接孔位，无需反复调整工件位置，压头下行时可将铆钉平稳压入铆接孔，完成衬片与蹄铁的紧固连接，也可通过反向支撑结构完成旧铆钉的冲拆作业，实现旧衬片拆除、新衬片铆接的全工序覆盖。设计过程中重点优化了操作空间布局，C型开口的纵深尺寸可覆盖市面上绝大多数重型卡车、挂车的制动蹄尺寸，作业时工件可从开口侧直接放入取出，无多余结构干涉操作；压头的行程预留了足够的调节余量，可适配不同厚度规格的摩擦衬片铆接需求，设备的操作触发结构设置在机身侧方的易触碰位置，作业人员可单手完成触发操作，另一只手可稳定扶持工件，提升作业效率。机身立柱采用等截面厚壁钢结构，可承受铆接作业时的最大反作用力，长期使用不会出现机身变形、压头偏移问题；上部驱动单元采用封闭壳体结构，可阻挡作业环境中的粉尘、铁屑进入驱动腔，延长设备维护周期，整体结构无复杂传动组件，日常仅需对压头导向部位做定期润滑即可维持稳定运行。
