4040阶梯形工业铝挤压型材结构设计

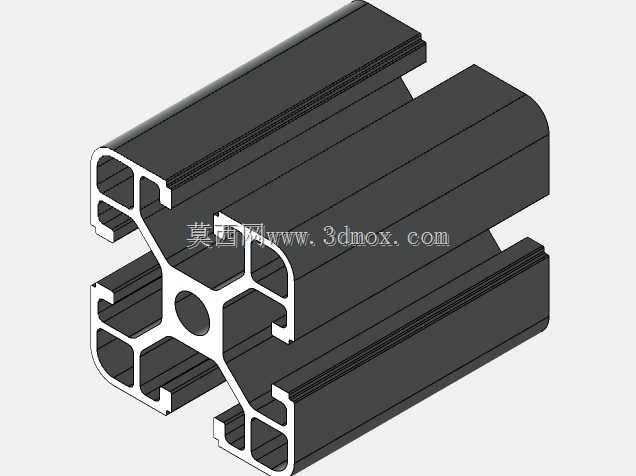

这款阶梯形铝挤压型材是工业框架搭建领域常用的基础构件，截面外轮廓尺寸为40mm×40mm，区别于常规欧标4040铝型材的对称槽口设计，其单侧设置的阶梯让位结构，能够解决常规型材安装时外置连接件突出、相邻型材拼接存在间隙的痛点，在自动化设备护网、生产线工作台围挡、设备走线槽集成框架、小型检测设备机架等场景中应用广泛。在实际设备搭建场景中，这类带阶梯结构的铝型材可以直接将亚克力挡板、钣金封板、走线槽盖板嵌入阶梯让位区域，无需额外加装压条或者转接件，既能够让框架外表面保持平整无凸起，避免人员通行时被突出的连接件剐蹭，也能减少装配环节的零件数量，降低整体框架的物料成本与装配工时。从功能特性来看，型材采用中空多腔室结构设计，中心设置的圆形工艺孔既可以穿入细规格的气路软管、信号线缆，实现框架内部走管走线，避免管线外露造成的杂乱与损坏，也能够作为定位孔穿入圆棒实现多段型材的快速对接定位；四周分布的T型槽道保留了标准工业铝型材的通用安装兼容性，可适配常规的T型螺栓、弹性螺母、角码等标准连接配件，无需单独开模定制专属连接件，能够和同规格的常规4040铝型材实现混搭拼接，适配不同的框架搭建需求。在设计思路上，这款型材的壁厚经过力学仿真优化，在保证整体抗弯、抗扭强度满足常规轻型设备框架承重要求的前提下，尽可能减少了非受力区域的材料用量，兼顾结构强度与轻量化需求；阶梯部位的尺寸经过公差匹配设计，能够适配市面上常规厚度的亚克力板、冷轧钢板的嵌入安装，槽口边缘做了微小的倒角处理，既能够避免嵌入板材时刮伤板材表面，也能消除挤压生产时产生的锐边，防止装配人员被划伤。从安装边界来看，型材的端面可以直接加装通用的4040型材端盖，底部可适配同规格的脚轮、调节脚座，拼接时相邻型材的阶梯面可以实现无缝贴合，当用于搭建设备防护框架时，嵌入阶梯的封板能够和型材外表面保持齐平，整体外观整洁统一，同时阶梯结构也能为封板提供限位支撑，提升封板安装后的结构稳定性，避免设备运行产生的振动导致封板松动移位。
