动力传动用连杆主杆结构设计

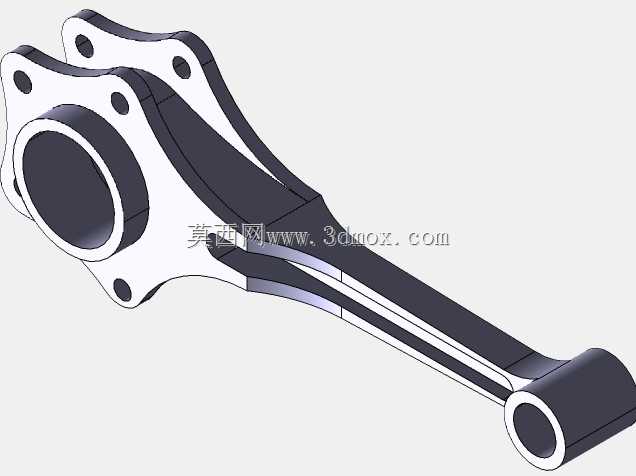

该主杆属于动力传动系统中的核心连杆类构件，主要应用于往复式动力机械的动力传递场景，常见于内燃机动力总成、工业压缩机曲柄连杆机构、往复泵传动单元等需要将旋转运动与直线往复运动相互转换的设备中，是衔接动力输出端与执行端的关键受力部件。在实际设备运行过程中，该构件一端通过带安装孔的法兰盘结构与曲柄销、活塞销等回转部件配合，另一端通过杆身末端的铰接孔与往复运动执行组件相连，能够稳定传递交变的拉压载荷，将曲轴的旋转力矩转化为活塞或者柱塞的往复推力，同时也可将往复运动的驱动力反馈传递给回转机构，保障整套传动链路的动力传输效率与运行稳定性。从功能特性来看，该主杆采用了变截面的杆身设计，大头端的多螺栓孔法兰结构能够提供充足的连接刚性，避免高载荷工况下连接位置出现松脱或者形变；杆身部分采用了工字型截面的加强结构，在尽可能降低构件自身重量的同时，大幅提升了杆身的抗弯、抗扭刚度，能够承受设备高速运转过程中产生的交变冲击载荷，减少长期运行过程中的疲劳形变风险；小头端的铰接孔位预留了衬套安装空间，可配合耐磨衬套降低铰接位置的磨损速率，延长构件的整体使用寿命。在设计思路上，该构件优先匹配传动机构的受力分布特征，大头端的安装孔位采用圆周均匀排布设计，能够让连接螺栓的受力更加均匀，避免局部应力集中导致的连接失效；杆身的过渡区域全部采用大圆角顺滑衔接，消除了直角结构带来的应力集中点，能够更好地应对交变载荷下的疲劳损伤；整体结构的重心沿杆身轴线对称分布，能够减少高速往复运动过程中产生的惯性振动，降低设备运行的噪音与额外载荷损耗。在外形尺寸与安装边界方面，该主杆的大头法兰外径适配常规中型动力设备的曲柄安装尺寸，法兰端面的安装孔位间距符合通用传动部件的安装规范，可直接匹配对应规格的曲柄连接座；杆身长度适配对应缸径的动力单元行程要求，安装后不会与曲轴箱内壁、活塞裙部等周边构件产生运动干涉；小头端的铰接孔内径适配标准尺寸的活塞销或者柱塞连接销，无需额外加工即可完成装配，能够满足通用动力设备的改装、维修替换以及新品开发的装配需求，在保障结构强度的前提下兼顾了安装适配性与维护便捷性。
