管道用翻板式截流闸门结构设计

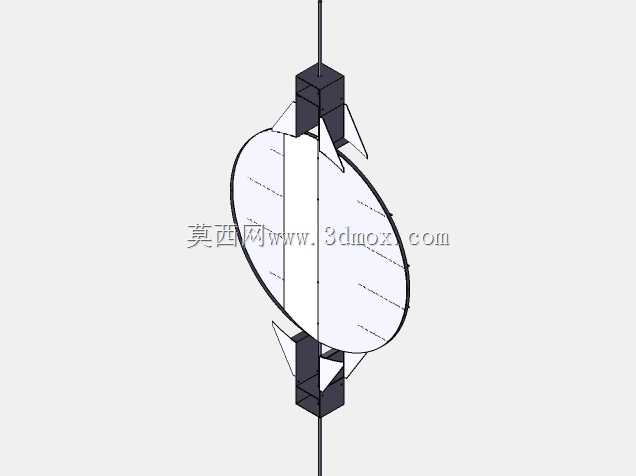

这款翻板闸门主要应用于给排水管网、水利输水通道、工业流体输送管路的截流管控场景，可在管路检修、流向切换、流量调节作业中实现管路通断状态的切换，适配圆形截面的输水、输料管路安装使用，能够在无额外外置复杂驱动支架的前提下，依靠上下端的导向定位结构完成闸板的升降翻转动作，实现管路的导通与封闭。从实际使用场景来看，该结构可用于中小型市政排水支管、工厂循环水管路、农田灌溉输水管线的截流作业，相比传统升降式平板闸阀，其翻转启闭的动作行程更短，启闭过程中对管路内流体的扰动更小，不会在闸板槽位置堆积流体裹挟的杂物，有效降低长期使用后闸板卡涩、关闭不严的故障概率。在功能特性上，该闸门采用圆形闸板匹配圆形管路截面，闸板边缘做了贴合密封面的弧度处理，关闭状态下可完全覆盖管路通径，上下端设置的导向定位块可在闸板升降翻转过程中提供稳定的运动轨迹约束，避免闸板偏移导致的密封面磨损，上下延伸的启闭杆可连接手动操作机构或者电动执行元件，满足不同场景的操作需求，无需在管路侧面额外设置庞大的驱动安装空间，适配安装空间受限的管路布设场景。设计思路上，该结构优先考虑了管路安装的适配性，整体结构沿管路轴向布设，闸板翻转的转轴方向与管路轴线垂直，启闭过程中闸板沿导向结构做升降加翻转的复合运动，开启状态下闸板完全收至管路上方的容纳腔体内，不会占用管路通流面积，最大限度降低闸门全开状态下的流体阻力，减少管路输送过程的压损；关闭状态下闸板完全落下翻转至与管路轴线垂直的位置，贴合管路端面的密封结构实现截流。从安装边界来看，该闸门整体外形与适配管路的外径匹配，上下端的启闭杆延伸长度可根据实际安装的操作空间调整，安装时只需将闸门两端与对应管路法兰对接即可，无需对现有管路做大规模改造，安装过程简便，后期维护时只需拆开上端的导向结构即可完成闸板密封件的更换，维护成本较低。结构整体没有复杂的异形传动部件，加工难度低，普通机械加工设备即可完成所有零部件的生产制造，适合批量加工应用，在低压流体输送场景下具备较高的实用价值，可替代同规格的传统闸阀使用，兼顾成本与使用可靠性。
