立式手动液压千斤顶三维结构设计

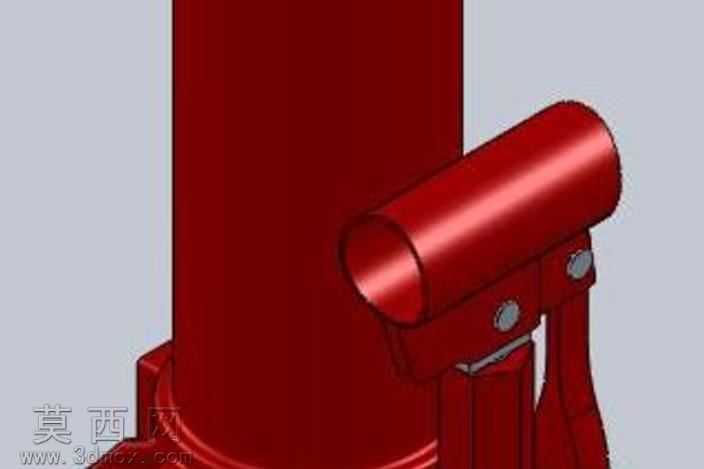

本作品为立式手动液压千斤顶的三维建模设计，整体建模过程严格参照市面常见的杰克款立式液压千斤顶实物比例进行还原，在三维建模软件中首先完成整体结构的比例规划，确定主油缸缸体、手动压杆铰接座、压杆套筒、底座支撑结构的核心尺寸比例，保证各部件装配后符合真实产品的尺寸逻辑。建模阶段采用实体建模与曲面建模结合的方式，主油缸缸体作为核心承载部件，采用回转体实体建模完成，还原缸体外壁的光滑柱面结构，同时对缸体底部与底座的连接过渡位置做圆角处理，避免应力集中的结构缺陷；手动压杆的铰接支座部分，通过拉伸、切除特征完成铰接孔、固定螺栓位的细节建模，还原两个铰接螺栓的装配位置，保证压杆摆动的结构逻辑符合液压千斤顶的工作原理；压杆套筒部分采用薄壁回转特征建模，还原套筒的空心圆柱结构，匹配手动压杆的插入装配需求。材质与渲染阶段，为模型赋予高光泽红色金属漆材质，模拟真实千斤顶表面的工业喷涂效果，调整材质的反光度、粗糙度参数，还原金属漆面在光照下的高光反射效果，铰接螺栓部分赋予镀锌金属材质，呈现亮银色金属质感，底座部分做轻微的磨砂质感处理，区分不同部件的材质差异，渲染时采用柔和的环境光搭配主光源，突出模型的曲面轮廓与结构细节，让红色漆面的质感表现更贴近实物。结构设计上完整还原液压千斤顶的核心组成，包括承载主油缸、手动泵体结构、压杆铰接机构、底座支撑结构，各部件之间的装配间隙做合理预留，铰接位置的同轴度严格对齐，保证模型可直观呈现手动液压千斤顶通过压杆往复摆动驱动液压油传递压力、实现顶升作业的结构原理，设计过程中重点关注部件之间的装配合理性，避免出现结构干涉问题，同时对外观的细节特征做还原，比如缸体与铰接座的焊接过渡位置、压杆与支座的连接细节，让模型既具备结构展示的实用性，也拥有贴近实物的外观表现效果，可用于液压传动原理展示、起重工具结构教学、相关机械设计参考等场景。
