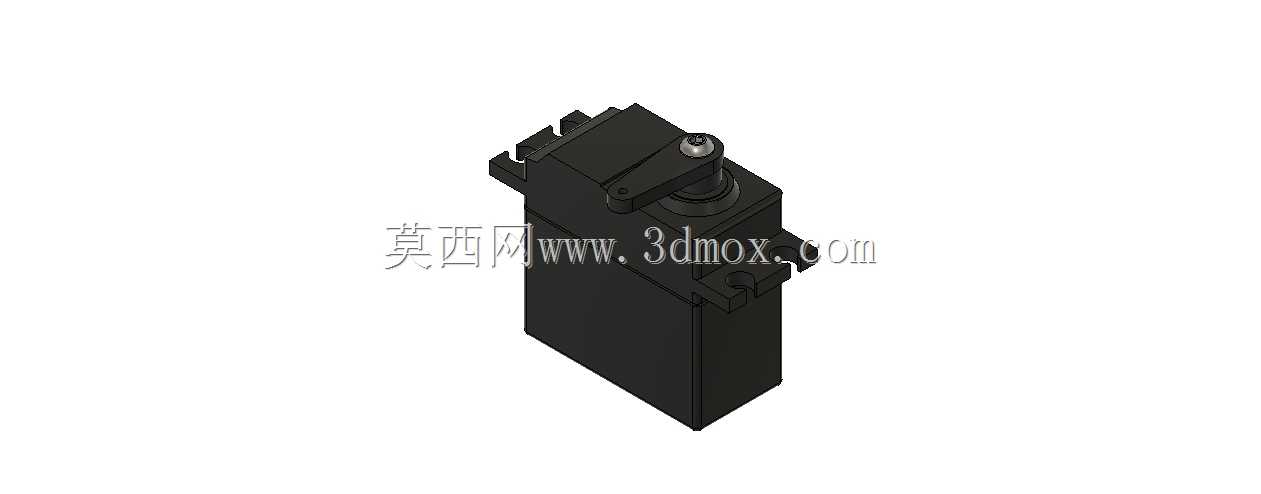

双叶S3177航模RC舵机结构设计

这款双叶S3177舵机是面向遥控航空模型领域开发的高精度执行部件，主要应用在固定翼航模的舵面控制、直升机航模的倾斜盘操纵、小型遥控车的转向与油门控制、仿真船模的方向舵调节场景中，是RC模型系统里负责将遥控信号转化为机械动作的核心执行单元，能够精准响应接收机传输的控制指令，带动对应操纵面完成指定角度的偏转，保障模型操控的精准度与响应速度。在实际使用过程中，这类舵机需要持续承受模型运动过程中的振动载荷、气流冲击载荷以及频繁往复动作带来的磨损，因此设计阶段充分考量了结构强度与运行稳定性的平衡，外壳采用高强度工程塑料一体成型，既能够隔绝内部齿轮组与电路部分免受外界粉尘、水汽的侵蚀，又能将整体重量控制在航模适配的轻量化区间，避免额外增加模型的飞行负载。从功能特性来看，这款舵机内置高精度电位器反馈组件，配合减速齿轮组能够实现角度的精准闭环控制，输出摇臂可在设定角度范围内完成平滑的往复摆动，响应延迟控制在极低水平，能够匹配专业航模操控时的快速打杆操作需求，不会出现动作滞后或者舵量偏差的问题，同时内部驱动电路做了抗干扰优化，能够在模型上多个电子设备同时工作的电磁环境下保持稳定运行，避免出现舵机抖舵、误动作的情况。设计思路上，整体采用模块化的布局逻辑，上部为输出轴与摇臂安装位，中部为多级减速齿轮传动腔，下部为驱动电路板与动力电机腔体，各腔体之间通过定位卡扣与密封槽实现装配定位，既方便生产阶段的快速组装，也便于后期维护时的拆解检修。输出轴采用金属嵌件设计，与塑料摇臂配合时能够承受更大的扭转力矩，避免大负载下出现轴孔滑牙的问题，安装耳位设置在壳体下部两侧，预留了标准规格的安装孔位，能够适配市面上绝大多数航模、车模、船模的标准舵机安装槽位，安装边界完全符合通用RC舵机的尺寸规范，用户替换安装时无需对模型安装位做额外的打磨修改，直接通过标准螺丝即可完成固定。齿轮组采用逐级减速的传动配比，将电机的高转速低扭矩输出转化为输出轴的低转速高扭矩输出，能够满足中小级别航模舵面操纵的力矩需求，在大舵量偏转时也能提供足够的拉力带动舵面克服气流阻力完成动作，同时齿轮啮合间隙控制在极小范围内，有效降低了舵机动作时的回程误差，保障操控手感的细腻跟手。壳体外部的走线槽设计能够引导舵机连接线平顺引出，避免安装时线材被壳体挤压破损，出线位置做了防弯折处理，能够减少模型飞行振动带来的线材疲劳断裂风险，整体结构紧凑，布局规整，在有限的体积内整合了动力、传动、控制、反馈全部功能单元，兼顾了轻量化、高强度、高精度的使用需求，能够适配各类中小型RC模型的操纵执行需求。
