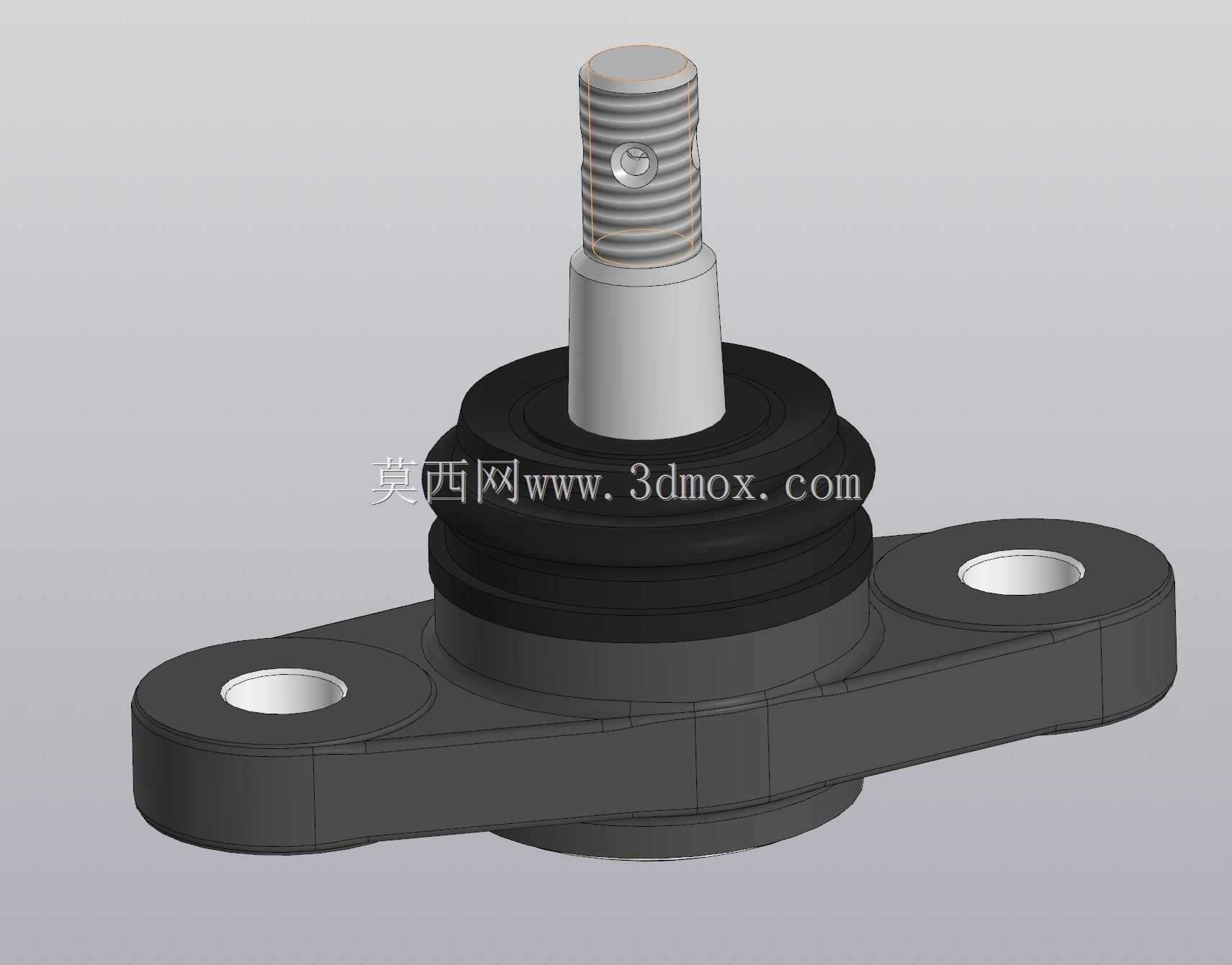

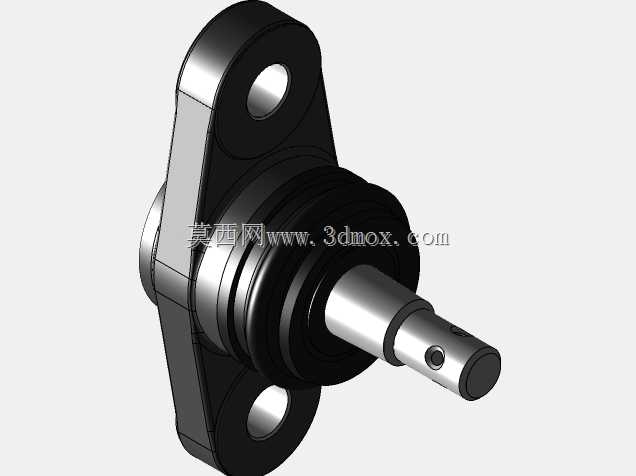

乘用车悬架用双安装耳式球头销结构

该球头结构是乘用车底盘悬架与转向系统中的核心连接传力部件，主要应用在麦弗逊悬架下控制臂、转向拉杆外端等需要同时实现多自由度摆动与旋转运动的连接位置，承担着传递车轮与车身之间的纵向、侧向载荷，同时适配车轮跳动、转向动作带来的角度变化，是保障车辆操控稳定性与行驶平顺性的关键安全零件。在实际装车场景中，这类带双安装耳的球头多通过两个螺栓穿过耳片的安装孔固定在转向节或控制臂的对应安装面上，上端带螺纹的球销杆则与转向拉杆或悬架摆臂的锥孔配合锁紧，能够在车轮随路面起伏上下跳动、驾驶员转动方向盘带动车轮转向时，通过内部球铰的相对转动补偿角度偏差，避免连接部位出现运动卡滞、应力集中断裂的问题。从功能特性来看，该球头采用了一体化的防尘密封结构，球铰外部包裹的多层橡胶防尘套能够完全阻隔泥水、沙尘、路面盐蚀介质进入球头内部的摩擦副，避免球碗与球销出现早期磨损松旷，延长部件的使用寿命；球销表面做了高频淬火处理，表面硬度达到耐磨要求，芯部保留足够的韧性以承受冲击载荷，能够应对颠簸路面、紧急制动、高速过弯等工况下的交变载荷冲击。设计过程中，工程师首先根据车型的轮跳行程、最大转向角确定了球头的最大摆角范围，确保在极限工况下球销不会与壳体发生运动干涉；双安装耳的孔距、孔径完全匹配对应车型底盘的安装点位公差，安装面的平面度控制在合理范围内，保证装配后连接牢固无松动；球销的螺纹规格、锥面角度完全沿用对应车型的接口标准，可直接替换同规格原厂部件，无需额外修改周边零件。外形尺寸方面，该球头整体采用扁平式双耳环布局，横向安装耳的跨度适配常规紧凑型乘用车的转向节安装空间，整体高度不会与周边的制动管路、防尘罩、轮毂单元发生干涉，安装时仅需按照规定扭矩锁紧安装螺栓与球销螺母即可完成装配，后期维护中若防尘套无破损，可实现长周期免维护使用，有效降低车辆的底盘维保成本。
