测试用顶石原型铰链结构设计

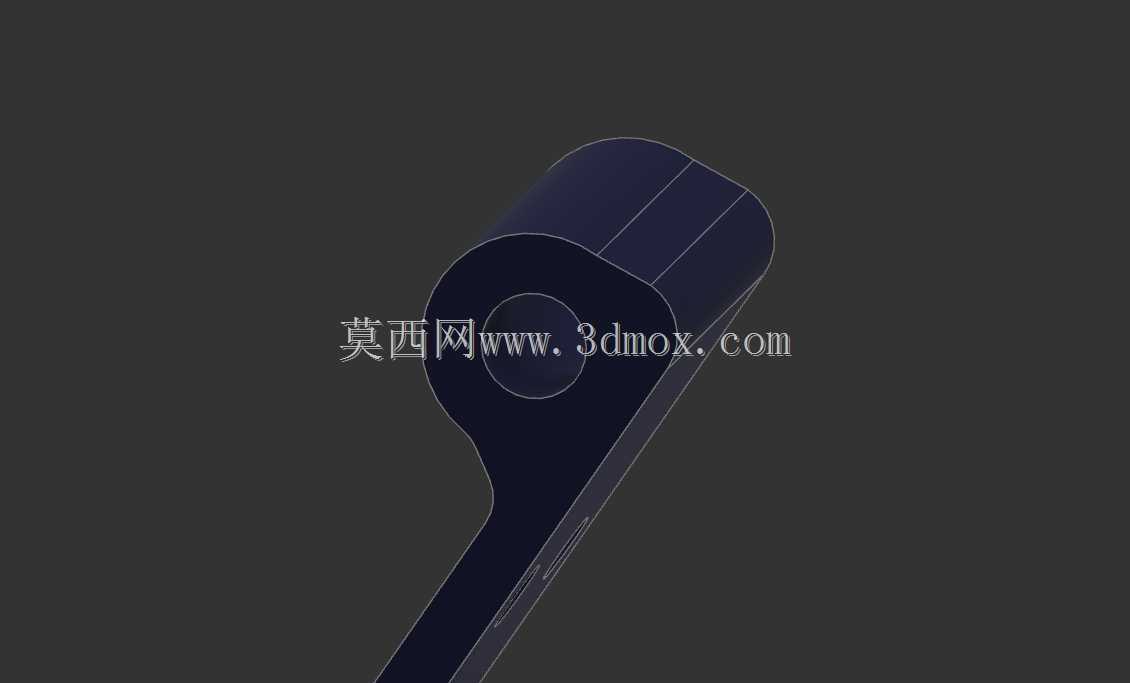

这款顶石原型铰链是面向机械结构测试场景开发的铰接类构件，主要用于各类需要实现定轴转动连接的装配场景中，可在小型设备舱门开合、工装夹具活动臂连接、轻型机械连杆传动等场景中承担转动连接的核心作用，能够为两个被连接件提供稳定的回转自由度，同时保证连接位置的结构刚性，避免转动过程中出现径向窜动或轴向松脱的问题。从功能特性来看，该铰链采用单轴筒配合延伸臂的经典结构设计，轴筒部分为整圆式贯通结构，可适配对应直径的铰接销轴，装配后能够实现0到120度范围内的顺畅转动，轴筒与延伸臂采用一体化成型结构，消除了拼接结构带来的应力集中风险，能够承受常规工况下的径向载荷与扭转力矩，延伸臂的异型轮廓是根据测试场景的安装边界做的适配设计，臂身带有平缓的过渡曲面，既能够降低结构应力集中系数，也能避免安装过程中锐边划伤操作人员。在设计思路上，这款铰链优先考虑了测试场景下的拆装便捷性与结构通用性，轴筒的内孔做了公差适配设计，既能够保证与销轴的转动配合间隙合理，不会出现卡滞或旷量过大的问题，也能在测试过程中快速完成销轴的穿装与拆卸，方便测试人员快速调整铰接位置的装配参数；延伸臂的末端做了平直安装面设计，可通过螺栓或焊接方式与被连接件完成固定，安装面的尺寸经过反复校核，能够适配多数小型测试工装的安装孔位间距，不需要额外做转接件即可完成装配。从外形尺寸与安装边界来看，该铰链的轴筒外径与延伸臂长度按照测试场景的空间限制做了优化，整体结构紧凑，转动过程中不会与周边的其他构件产生运动干涉，轴筒的轴向长度经过合理设计，既能够保证与销轴的接触面积足够，降低单位面积的承压载荷，也不会占用过多的轴向安装空间，延伸臂的轮廓做了倒角处理，安装时不需要额外做去毛刺工序，能够直接投入测试装配使用。整体结构没有冗余的设计元素，所有轮廓与尺寸都服务于铰接转动的核心功能，能够很好地满足测试场景下对铰接构件的刚性、转动顺畅度、装配便捷性的综合要求。
