多色拼接模块化导轨装配结构设计

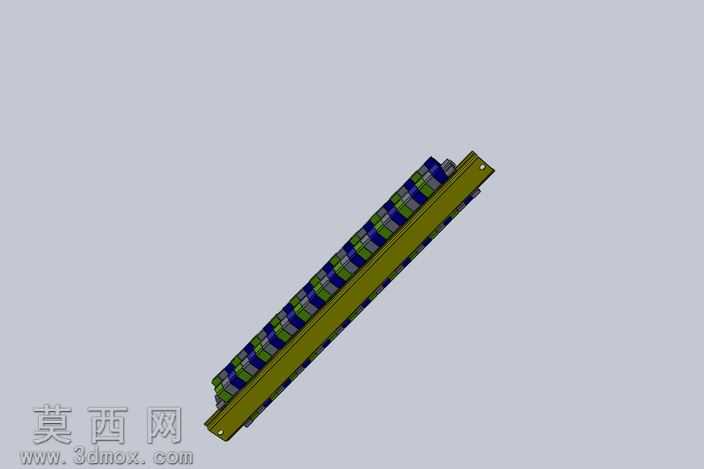

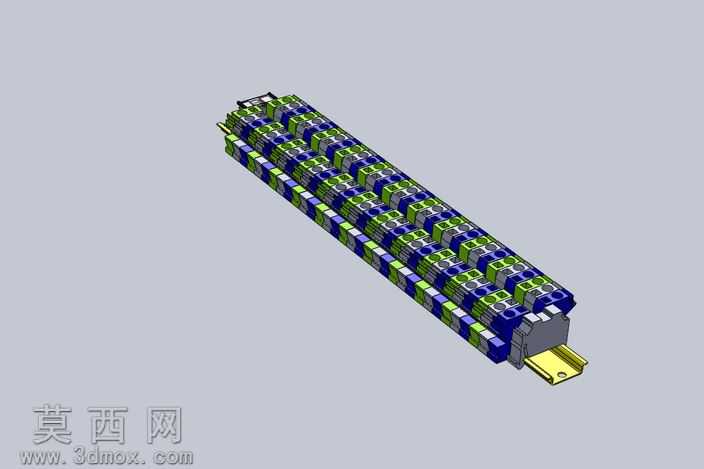

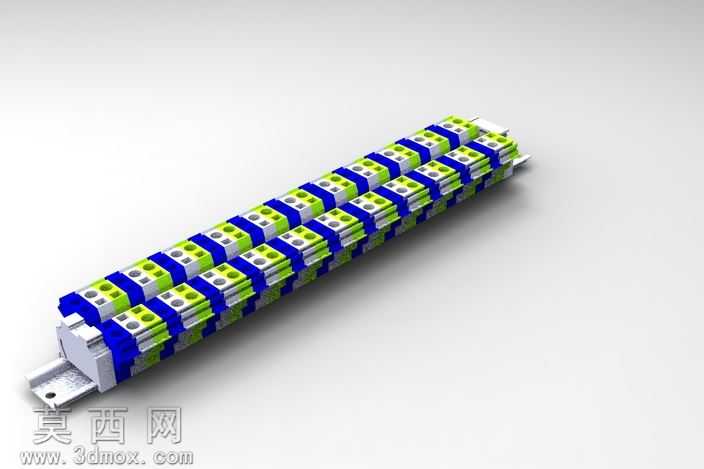

本作品为模块化拼接式导轨装配结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证各拼接单元的尺寸公差配合精度，对导轨基座、拼接式安装模块、端部固定结构分别进行独立建模后完成层级装配，确保各部件之间的装配约束符合实际工业安装的配合要求。建模阶段对每一个拼接模块的定位卡槽、连接卡扣结构做了精细化特征处理，还原了实际导轨组件的安装定位逻辑，避免装配过程中出现干涉错位问题。渲染阶段采用哑光工业材质表现不同功能部件，灰色部分对应导轨金属基座，还原金属基材的磨砂哑光质感，蓝色与黄绿色部分对应模块化安装的功能端子组件，分别赋予不同饱和度的工程塑料材质，通过材质色彩区分不同功能的装配单元，既提升了渲染图的结构辨识度，也直观呈现了多单元拼接后的整体视觉效果。结构设计上采用等距排布的模块化单元拼接方案，导轨基座设置有连续的安装定位槽，可根据实际使用需求灵活增减拼接模块的数量，端部设置有带安装孔的固定端板，可实现导轨整体的快速安装固定，各拼接模块之间通过卡扣与卡槽的配合实现预定位，无需额外辅助连接件即可完成单元拼接，大幅提升导轨组件的组装适配效率。设计过程中充分考虑工业场景的使用需求，对导轨基座的承重接触面、模块拼接的配合间隙做了参数化预留，既保证拼接后的整体结构刚性，也为不同功能模块的替换预留了适配空间，整体装配结构逻辑清晰，各部件的连接关系明确，可直接用于工业自动化布线、元器件安装等场景的结构参考，建模过程中对所有特征做了参数化关联，修改基础参数即可快速调整导轨整体长度、模块数量、安装尺寸，适配不同的安装使用需求。
