直列四缸发动机曲柄连杆机构装配结构

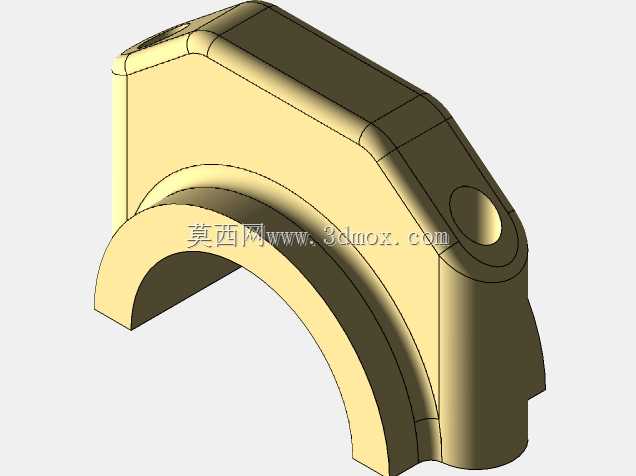

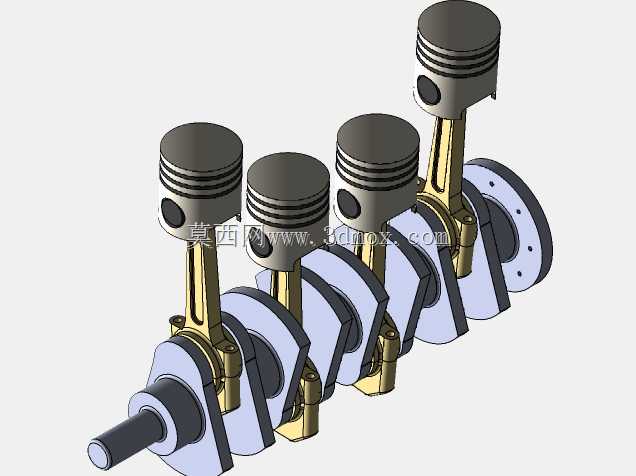

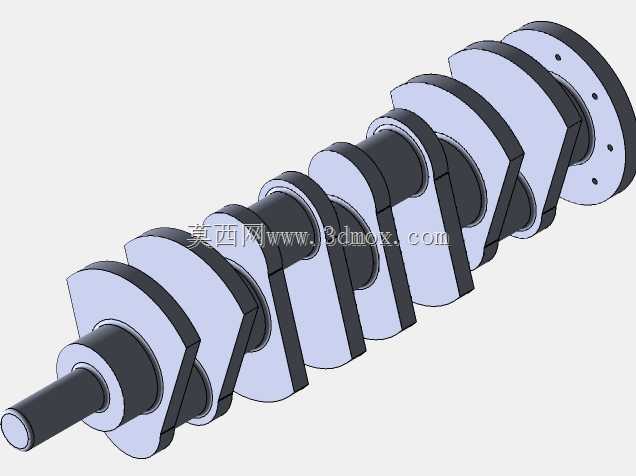

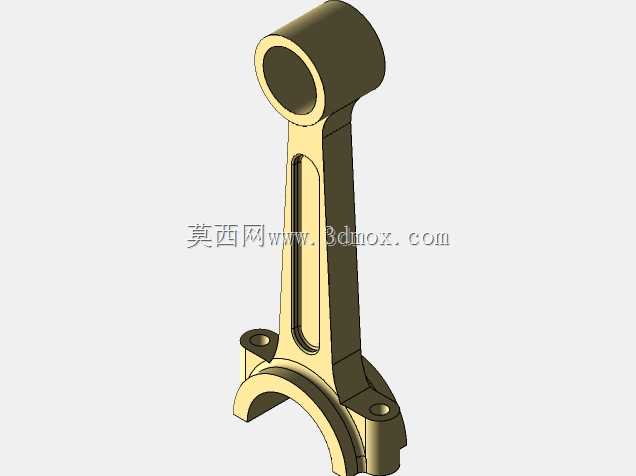

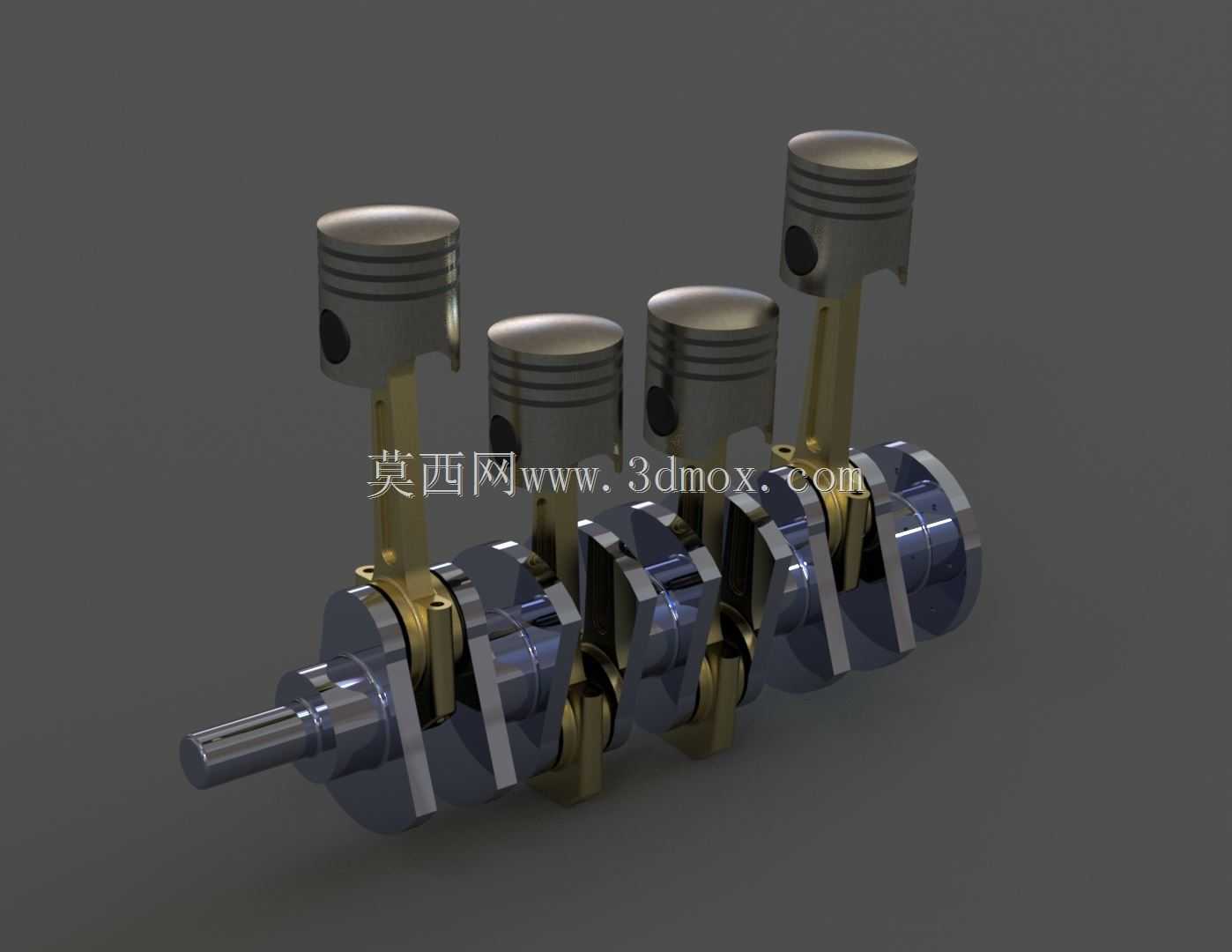

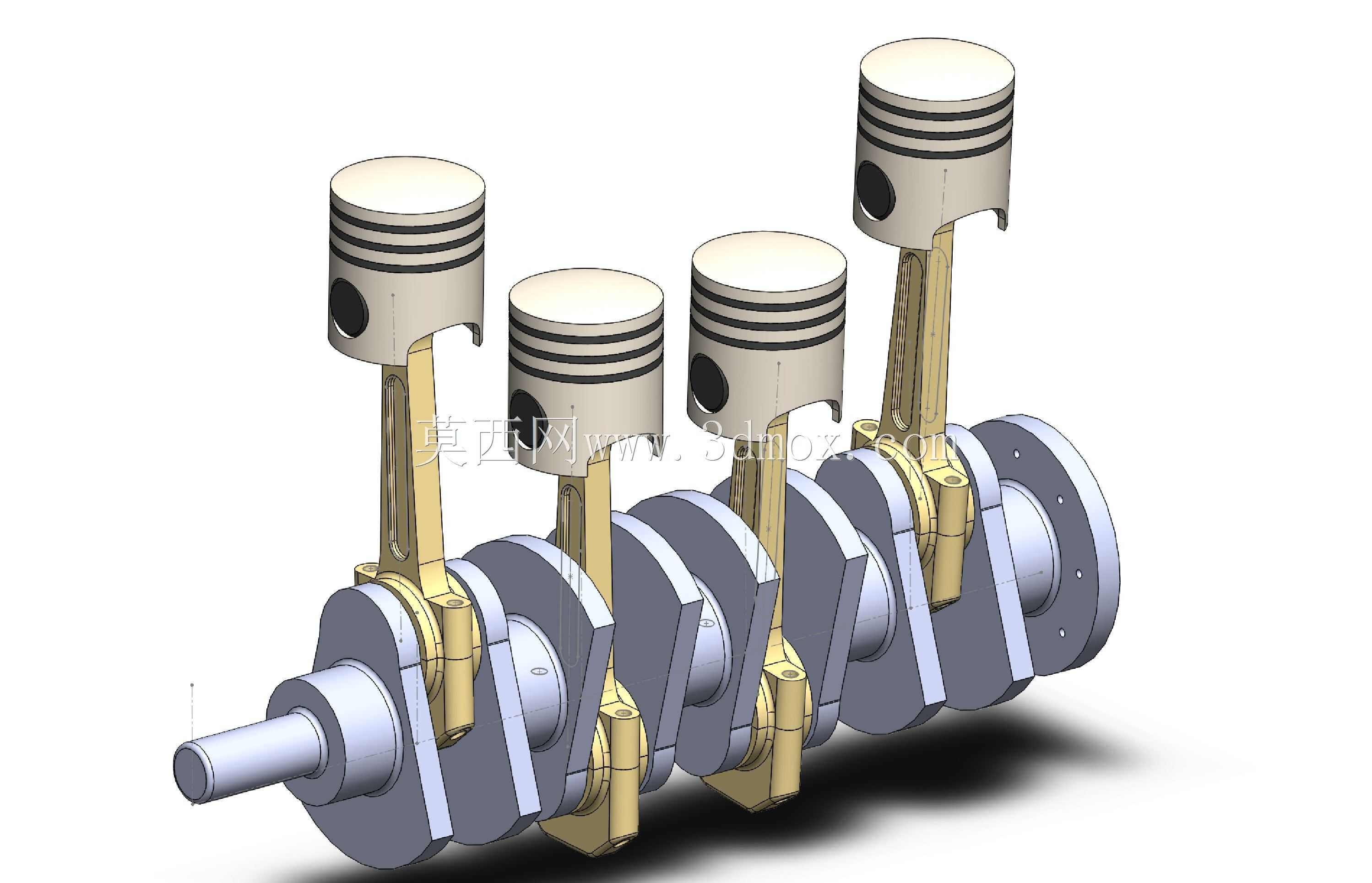

这套直列四缸曲柄连杆机构是内燃机的核心动力转换单元，广泛应用于家用乘用车、轻型商用车、小型工程机械及通用动力设备的动力系统中，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是整车或设备动力输出的源头载体。在实际应用场景中，该机构需要在高温、高压、高转速的交变载荷工况下持续稳定工作，既要承受活塞顶部燃气爆发的瞬间冲击力，还要完成往复直线运动到旋转运动的形式转换，最终将动力传递给传动系统驱动负载运行。从功能特性来看，这套装配结构包含四个同轴排布的活塞组件、对应匹配的连杆部件以及整体式锻造曲轴，活塞采用带气环油环槽的圆柱形结构，顶部的燃烧室凹坑适配不同排量机型的压缩比需求，活塞销孔与连杆小头通过浮动活塞销连接，保证运动过程中的灵活转动同时避免松旷异响；连杆采用工字形截面设计，在保证结构强度的前提下尽可能降低往复运动惯量，大头采用剖分式结构与曲轴连杆轴颈配合，轴瓦接触面预留合理的润滑间隙，可适配压力润滑系统的机油流通需求；曲轴采用全支撑结构设计，相邻气缸之间设置主轴颈承载，平衡块与曲柄一体成型，可有效抵消四缸机工作过程中的二阶往复惯性力，降低整机运行的振动水平。在设计思路上，这套结构严格遵循直列四缸机的点火间隔角要求，四个连杆轴颈按照180度相位差排布，保证1-3-4-2或1-2-4-3的点火顺序下动力输出均匀连续，各运动部件的尺寸链经过严密校核，活塞在上止点和下止点的行程距离严格匹配设计排量要求，活塞与气缸壁的配合间隙、连杆轴颈与主轴颈的同轴度、曲轴轴向窜动间隙都预留了合理的装配公差范围，既保证运动过程无卡滞，又能避免间隙过大导致的机油损耗与动力泄漏。从安装边界来看，曲轴两端分别预留前端轮系安装位与后端飞轮连接法兰，可直接适配正时系统、附件驱动轮以及动力输出飞轮的安装需求，整体机构的轴向长度、径向回转半径都适配常规直列四缸机型的缸体内部安装空间，不需要额外改动缸体结构即可完成装配，活塞的裙部型线经过优化设计，可在热态工况下自动补偿膨胀量，避免冷敲热拉的故障出现，整套机构的运动干涉经过全行程仿真验证，在曲轴完整旋转720度的工作循环内，各部件之间无碰撞干涉，可保证长期运行的可靠性。
