铣床V型定位支撑工装结构设计

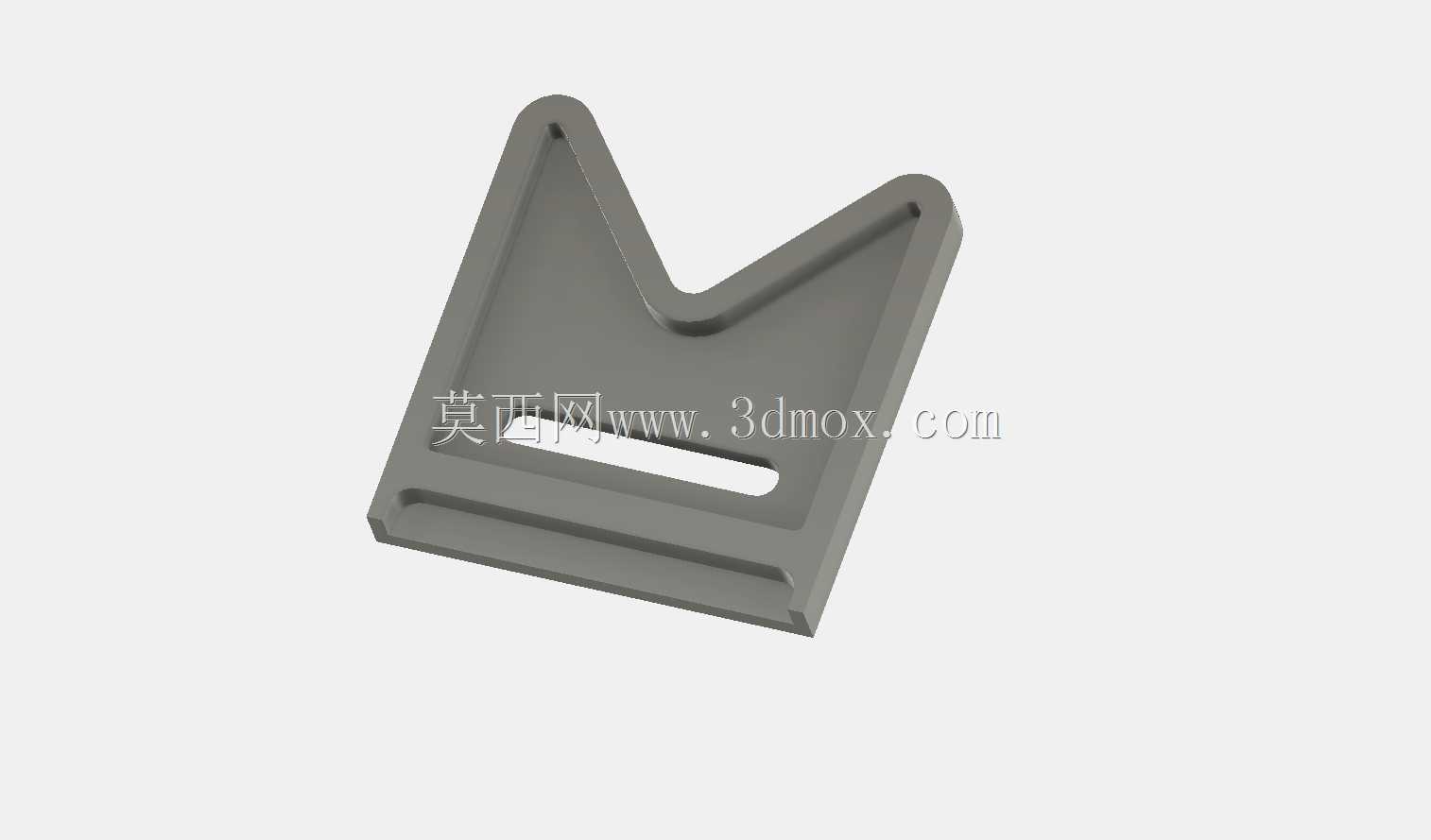

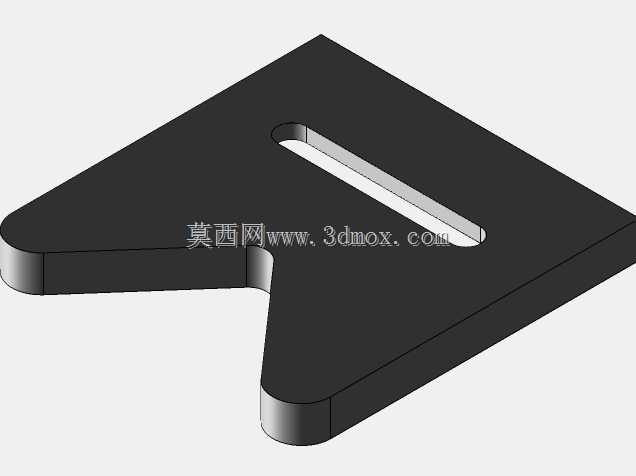

该结构件是铣床加工场景中常用的工件定位支撑工装，主要应用于轴类、带圆柱面工件的铣削加工作业环节，在普通立式铣床、数控铣床的工装夹具系统中承担工件定位、承托与辅助限位的核心作用，可配合压块、螺栓锁紧组件完成圆柱形工件的装夹固定，避免铣削过程中工件出现径向转动、轴向窜动的位移问题，保障铣削加工的尺寸精度与形位公差符合工艺要求。从功能特性来看，该支撑件采用V型开口的经典定位结构，V型夹角经过力学测算，能够适配一定直径范围内的圆柱类工件，接触区域采用线性承托设计，相比平面支撑拥有更好的对中性，可快速完成工件轴线与机床进给方向的平行度找正，大幅缩短装夹调校的辅助工时；结构主体带有长条形调节槽，可根据工件长度、加工工位的实际需求调整支撑件在机床工作台上的安装位置，适配不同长度规格工件的多点支撑需求，降低长轴类工件铣削过程中的颤振风险，提升加工表面的光洁度。在设计思路层面，该结构整体采用一体化铣削成型的设计方案，主体选用高强度结构钢材质，支撑接触面做了加厚处理，能够承受铣削加工时的径向切削力与装夹压紧力，避免长期使用出现接触面变形、定位精度失效的问题；V型开口的边缘做了小尺寸倒角处理，既可以去除加工毛刺避免工件装夹时出现表面划伤，也能引导工件快速滑入定位槽内，提升装夹操作的顺畅度；底部设计有与工作台T型槽匹配的安装基准面，保障支撑件安装后与工作台面的平行度，减少安装调校的误差。从安装边界与尺寸适配来看，该支撑件的整体轮廓紧凑，底部安装面平整无凸起，可直接贴合铣床工作台的金属台面安装，通过长条形调节槽配合T型螺栓完成锁紧固定，安装时无需对工作台做额外改造，可与同规格的V型支撑件组合使用，完成长轴类工件的双点或多点支撑；V型开口的深度经过合理设计，既保证不同直径工件装入后不会出现重心过高失稳的问题，也预留了足够的铣刀加工避让空间，避免铣削过程中刀具与支撑件发生碰撞干涉，适配常规立铣刀、三面刃铣刀的加工行程范围，可满足铣键槽、铣扁位、铣平面等多种圆柱面加工工序的装夹需求。
