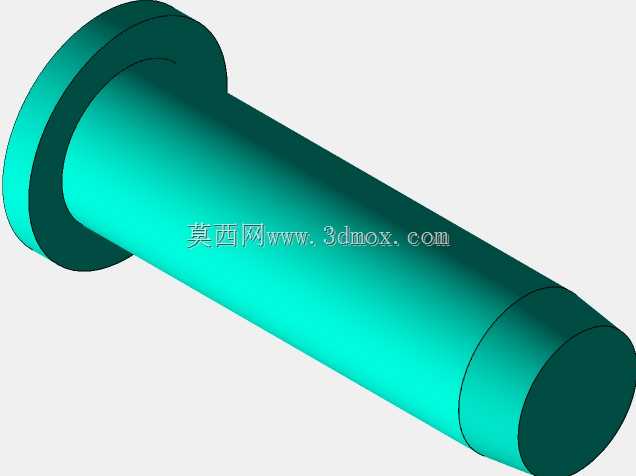

带法兰盘圆柱销轴紧固件结构设计

这款带法兰盘的圆柱销轴是机械连接场景中十分常用的定位与传力零件，广泛应用在工装夹具定位、铰接结构连接、传动部件限位、机架装配定位等多个工业场景中，能够承担径向载荷传递、部件相对位置固定、铰接副转动支撑的核心作用，在各类通用机械设备、自动化生产线、五金装配结构中都能见到这类零件的身影。从实际使用场景来看，这类销轴常被用于两个需要精准对位同时存在相对转动需求的部件连接中，比如连杆机构的铰接点、工装夹具的定位销座、输送线的滚轮支撑轴、钣金机架的装配定位柱，法兰盘的结构可以在销轴穿入安装孔后直接形成轴向限位，不需要额外加装轴用挡圈或者锁紧螺母，大幅简化装配流程，减少配套零件的使用数量，降低整体装配的成本与工时。从产品功能特性来看，这款销轴采用一体成型的结构设计，头部的法兰盘直径大于杆身直径，安装时杆身穿过对应安装孔后，法兰端面直接贴合安装件的表面，既可以阻挡销轴从安装孔中滑脱，也能承担一定的轴向载荷，避免连接结构出现轴向窜动；杆身采用等直径圆柱设计，表面光滑规整，能够和安装孔形成均匀的面接触，传力过程中应力分布均匀，不会出现局部应力集中导致的零件变形或者断裂问题；杆身末端做了微小的倒角处理，装配时可以顺畅导入安装孔，不会刮伤安装孔的内壁，提升装配的顺畅度。从设计思路来看，这款销轴在设计时优先考虑了装配便捷性与连接可靠性的平衡，没有采用额外的锁紧结构，依靠法兰盘自身的结构实现轴向定位，减少了零件加工的工序，一体车削成型的工艺也能更好保证杆身与法兰盘的同轴度，避免安装后出现偏心问题，保障连接结构的转动顺畅度与定位精度；杆身的长度设计预留了足够的配合长度，能够适配不同厚度的安装板材，在常规的铰接应用中，杆身与安装孔的配合长度可以达到杆径的3倍以上，保障连接的稳定性，不会出现受力后销轴弯折的问题。从外形尺寸与安装边界来看，这款销轴的法兰盘厚度适中，不会占用过多的轴向安装空间，杆身的直径公差可以根据实际使用需求选择间隙配合或者过渡配合，用于定位场景时可以选择更高的公差等级保障定位精度，用于铰接转动场景时可以选择合适的间隙配合保障转动灵活性；安装时只需要在被连接件上加工出对应直径的通孔，不需要额外加工挡圈槽或者螺纹孔，对安装件的加工要求更低，适配多种厚度的安装场景，即使是薄板结构的连接，也能依靠法兰盘的大端面获得足够的支撑面积，避免薄板被压溃变形。
