多环铰接式传动连杆结构设计

该多环铰接式传动连杆是动力传递系统中的核心受力构件，主要应用于需要实现往复运动与旋转运动相互转换的机械传动场景，常见于内燃动力设备、冲压作业机械、往复式泵送设备以及各类需要定轨迹运动传递的工装机构中，承担着将动力端的作用力精准传递至执行端、同时约束运动轨迹的关键作用，能够在交变载荷的长期作用下保持稳定的运动精度与结构可靠性。

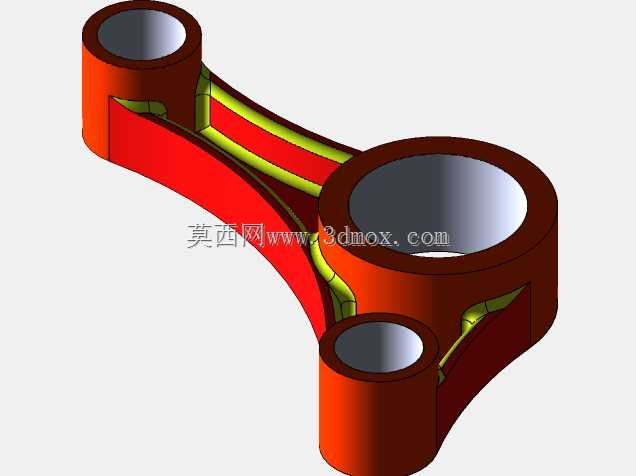

从功能特性来看，该连杆采用三铰接孔的差异化布局设计，三个不同内径的铰接端分别对应不同的连接需求：大直径铰接端用于连接动力输出的曲柄轴类部件，可承受较大的扭矩输入与往复冲击力；中等直径铰接端用于连接执行端的从动构件，保障动力输出的行程精度；小直径铰接端可用于连接辅助定位构件或平衡组件，抵消连杆高速往复运动过程中产生的惯性偏载，降低整体机构的振动与噪音。连杆主体采用变截面的流线型结构设计，在铰接端位置做了加厚的环形加强处理，提升孔位的抗挤压、抗磨损能力，杆身部分通过合理的壁厚过渡与内部加强筋布局，在尽可能降低构件自身重量的同时，保证整体的抗弯、抗扭强度，避免在大载荷冲击下出现杆身变形或断裂的问题。

在设计思路上，该结构充分考虑了实际装配与运行的边界需求：三个铰接孔的中心距经过精准的运动学仿真校核，能够保证动力传递过程中无运动卡滞、无死点位置，运动轨迹完全匹配机构的设计行程要求；孔位内部预留了标准轴瓦与衬套的安装空间，可适配行业通用规格的铰接销轴，降低后期维护更换的成本；杆身的外轮廓做了圆弧过渡处理，避免应力集中导致的疲劳损坏，同时减少运动过程中与周边构件的干涉风险。从安装边界来看，该连杆的三个铰接端端面均设计为平整的定位面，可与配套的轴套端盖、限位挡圈实现精准贴合，安装时无需额外做适配加工即可完成装配，整体外形轮廓紧凑，可在有限的机构腔体空间内完成布置，适配多数中小型动力传动机构的安装空间要求，能够在高频率往复运动的工况下长期保持稳定的传动精度，有效提升整套设备的运行可靠性与使用寿命。
