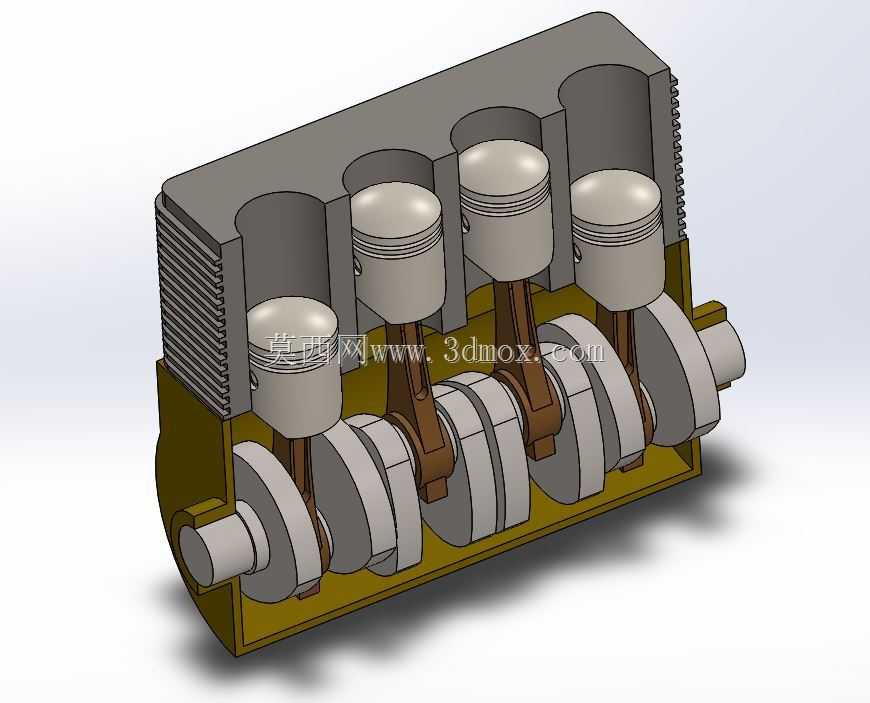

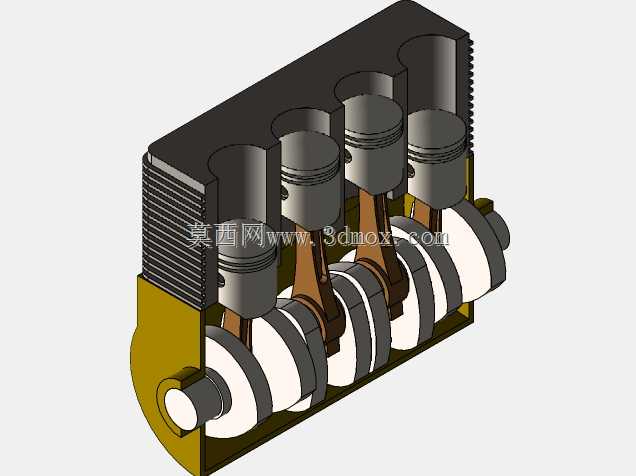

直列四缸内燃机曲柄活塞传动结构

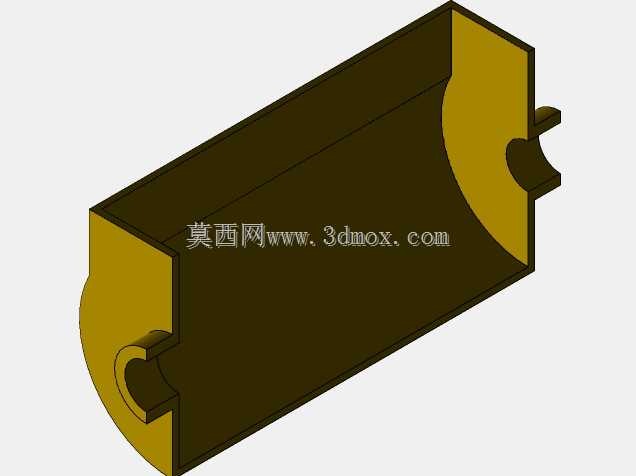

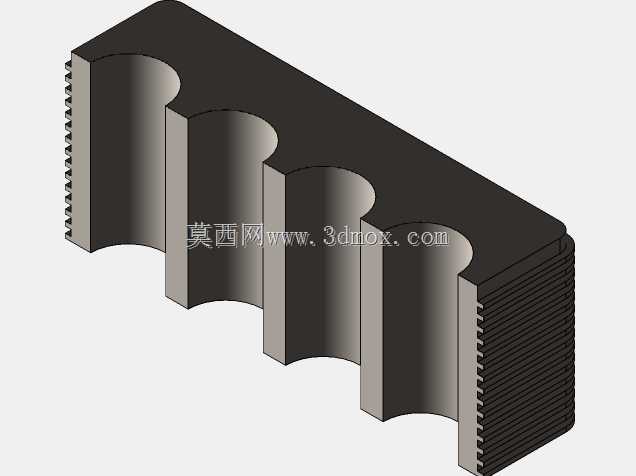

该结构为直列四缸内燃机核心传动总成，主要应用于乘用车辆、小型工程机械、农用动力设备的动力输出单元，是将燃料燃烧产生的热能转化为旋转机械能的核心执行载体，可直接为配套设备提供持续稳定的扭矩输出，适配小排量动力需求的各类移动式作业场景。整套总成完整还原了内燃机做功环节的核心运动逻辑，包含缸体、活塞组件、连杆、曲轴、散热鳍片等核心功能部件，能够直观演示四缸内燃机的交替做功过程：四个活塞在对应气缸内做上下往复直线运动，通过连杆将直线推力传递至曲轴，将往复运动转化为曲轴的连续旋转运动，直列排布的四个气缸可按照固定点火顺序交替做功，抵消单缸运动产生的惯性振动，让动力输出过程更平顺，大幅降低设备运行过程中的抖动与噪音。设计过程中优先保证运动部件的干涉规避，对活塞行程、连杆长度、曲轴曲柄半径的参数匹配做了反复校核，确保活塞运行到上止点、下止点位置时不会与缸体、曲轴发生碰撞，同时预留了合理的燃烧室空间与活塞环安装位，可匹配常规的配气机构、供油系统完成整机装配。外形采用直列紧凑式布局，缸体外侧集成一体化散热鳍片结构，可在风冷工况下快速导出做功产生的热量，无需额外布置复杂的水冷管路即可满足持续运行的散热需求，整体安装边界规整，横向与纵向安装孔位可直接适配通用小排量动力设备的安装机架，不需要对配套设备的安装位做大规模改造即可完成装配。各运动部件的配合间隙按照实际工业生产的公差标准设定，活塞与气缸壁预留了合理的配合间隙，连杆与活塞销、曲轴曲柄的连接位置预留了润滑介质的存储空间，可在实际运行过程中减少部件磨损，延长整套动力总成的使用寿命，既可以作为机械原理教学的演示载体，也可以作为小型内燃机开发设计的结构参考蓝本，帮助设计人员快速梳理核心传动结构的布局逻辑，缩短前期方案验证的周期。
