大电流测试用QA探针探头组件结构

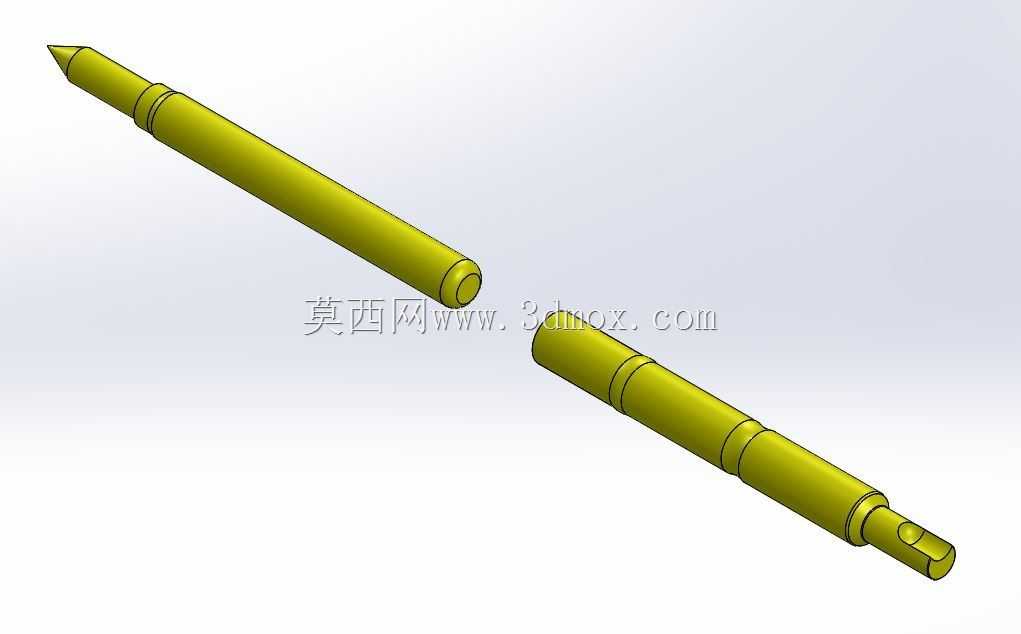

该探头组件主要应用于电子制造领域的大电流导通测试场景，常见于动力电池模组检测、高压线束通断测试、大功率电路板性能验证等工况，作为测试回路中直接接触被测件的传导部件，承担着大电流稳定传输、精准对位接触的核心作用，能够在持续通流过程中降低接触压降，减少测试过程中的发热损耗，保障大电流测试数据的准确性与重复性。产品整体采用细长杆状分体式结构，分为探头接触端与插座适配段两部分，接触端采用尖头设计，能够快速刺破被测件表面的氧化层或绝缘覆膜，保证金属接触面的有效贴合，避免接触不良导致的测试误差；杆身设置多道环形限位槽，既可以在装配时与插座内部的弹性卡圈配合实现轴向定位，防止测试过程中探针出现窜动移位，也能预留一定的伸缩余量，适配不同压合行程的测试工装，抵消被测件表面的高度差带来的接触压力波动。从设计思路来看，该组件优先保障大电流通流能力，整体杆身采用等径圆柱结构最大化导电截面积，降低自身电阻，外表面做光滑镀层处理，既提升导电性能也增强耐磨属性，延长反复插拔测试的使用寿命；尾部的扁位开孔结构用于与测试线束或插座端子做固定连接，可通过压接或焊接方式实现可靠导通，避免大电流工况下连接处出现打火、过热问题。外形尺寸方面，组件整体为细长型结构，径向尺寸紧凑，能够适配高密度排布的多针测试工装，在狭小的测试空间内实现多点位同步检测；安装边界上，探头与插座组装后可通过杆身的环槽实现轴向固定，无需额外的紧固件即可快速装入测试治具的安装孔内，适配常规探针座的安装孔径，更换维护时只需直接插拔即可完成替换，大幅降低测试工装的维护成本。在实际使用过程中，该探头能够承受持续大电流通过，接触端的尖头结构在多次接触后仍能保持良好的导通性能，杆身的结构强度足够支撑频繁压合测试的受力需求，不会出现弯曲变形的问题，分体式的结构设计也让接触端磨损后可单独更换探头部分，无需更换整个插座组件，进一步降低长期使用的耗材成本。
