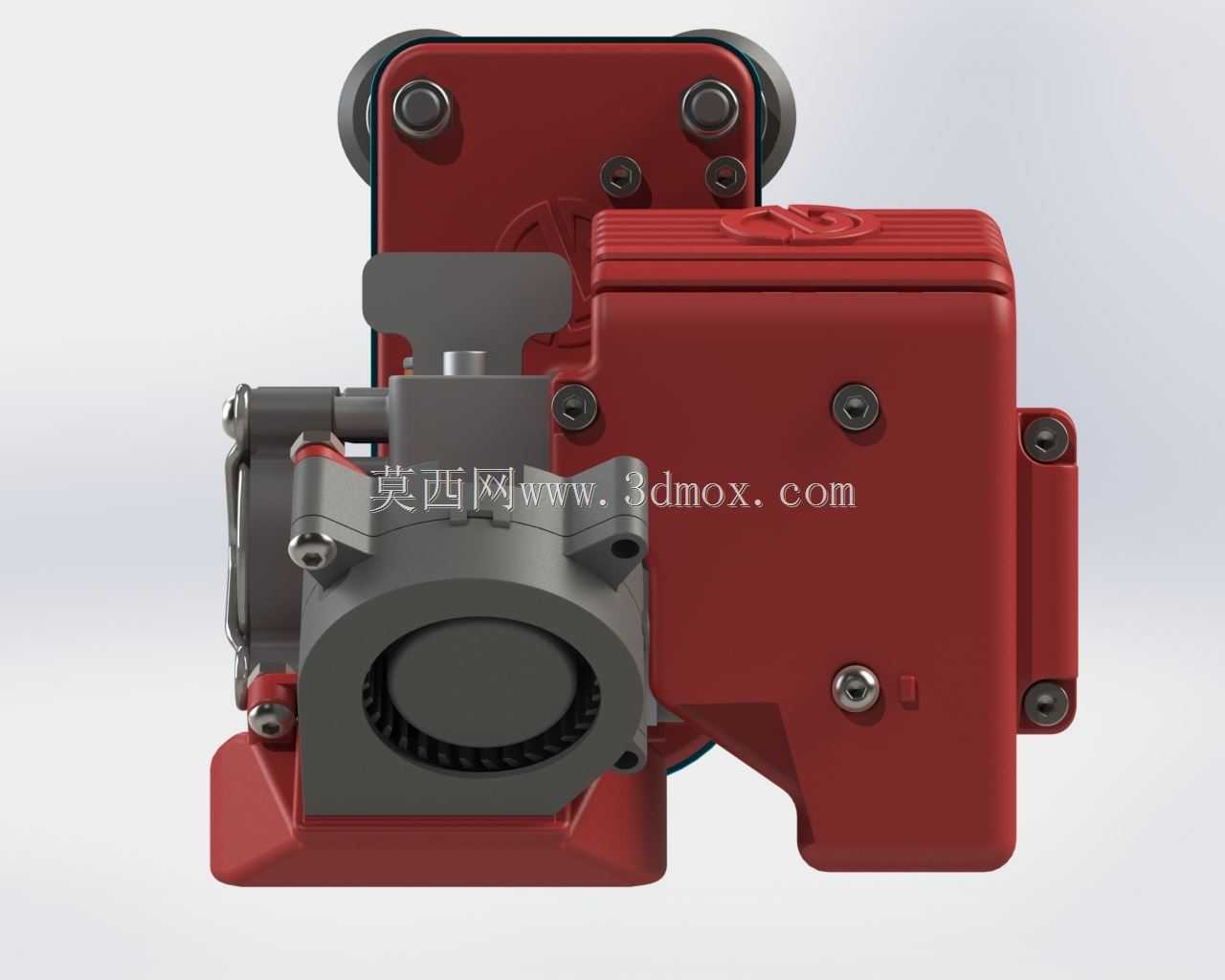

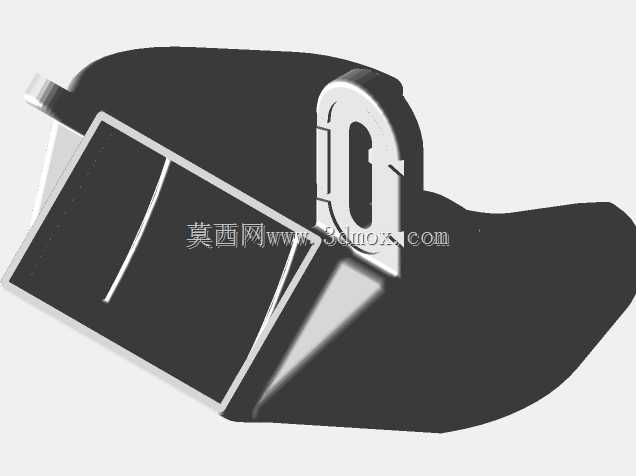

矩阵三角形Lab/HEMERA火炮x1-Genius通用适配装置

这款适配装置主要面向桌面级FDM 3D打印设备的改装升级场景，核心作用是实现不同规格挤出热端与机架的快速兼容安装，解决多型号热端换装时需要重新设计固定结构、反复调平校准的痛点，广泛适用于个人创客改装、小型3D打印工作室设备调试、打印设备配件迭代测试等场景，能够大幅降低热端换装的操作门槛，减少改装过程中的零件损耗与调试时间。

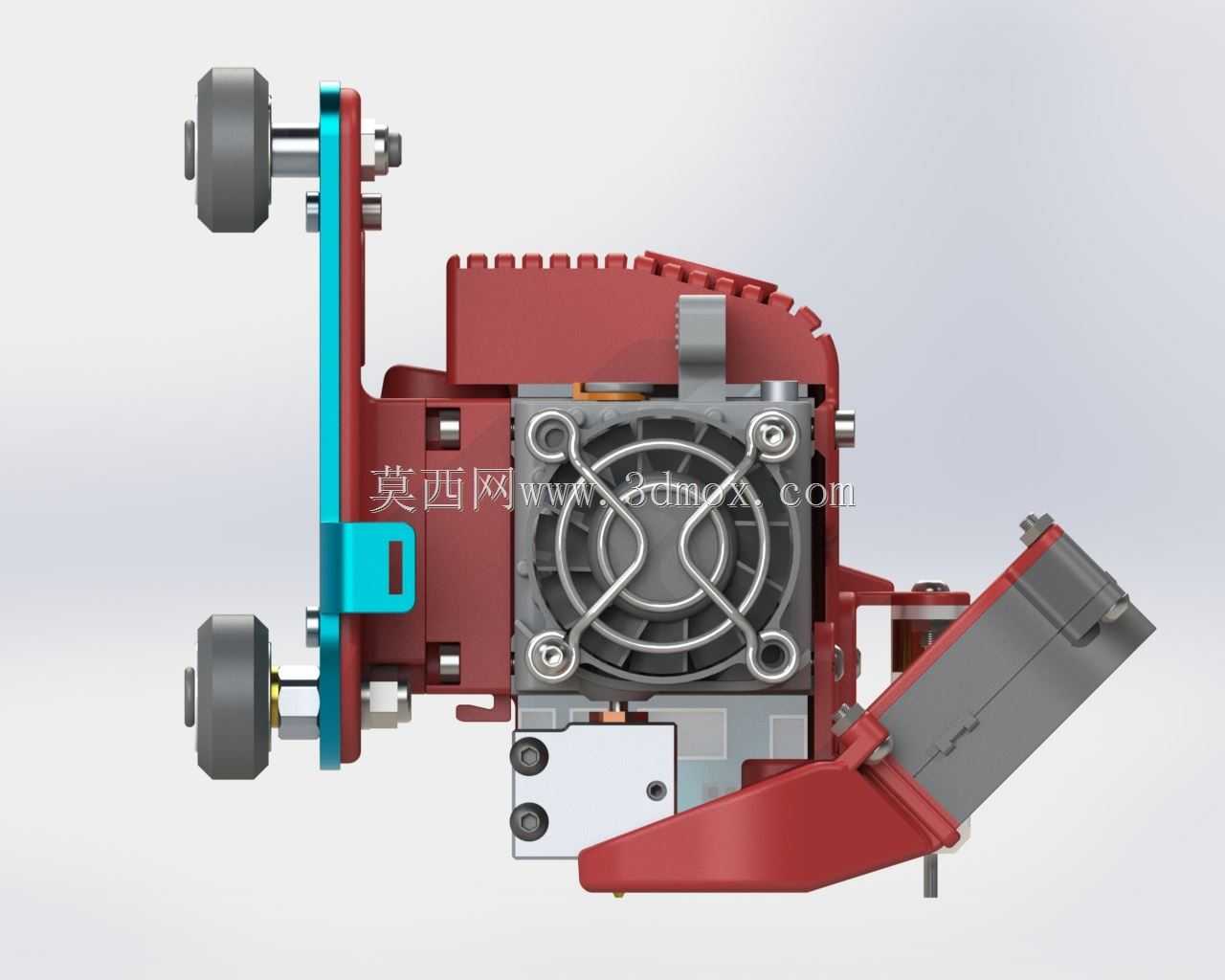

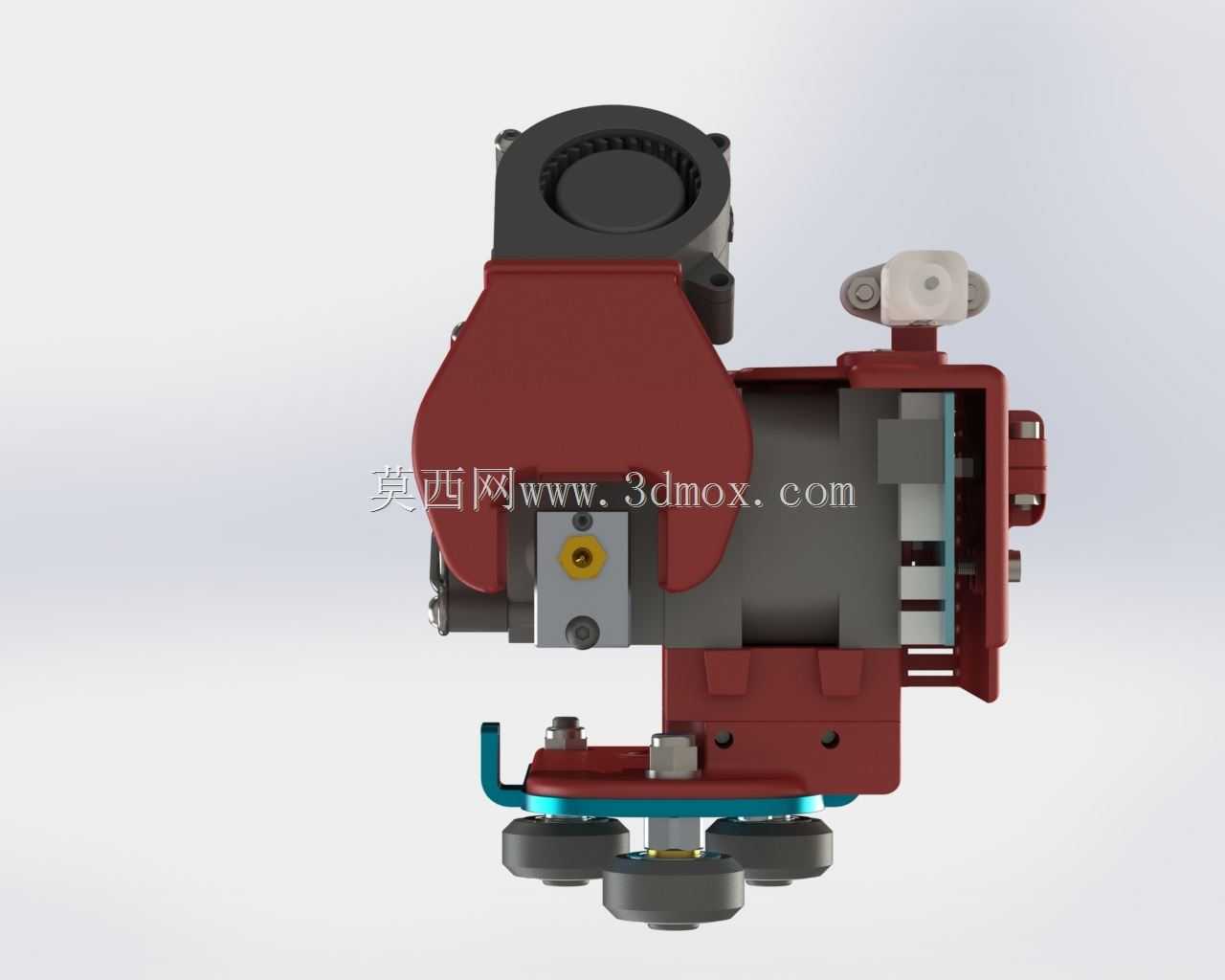

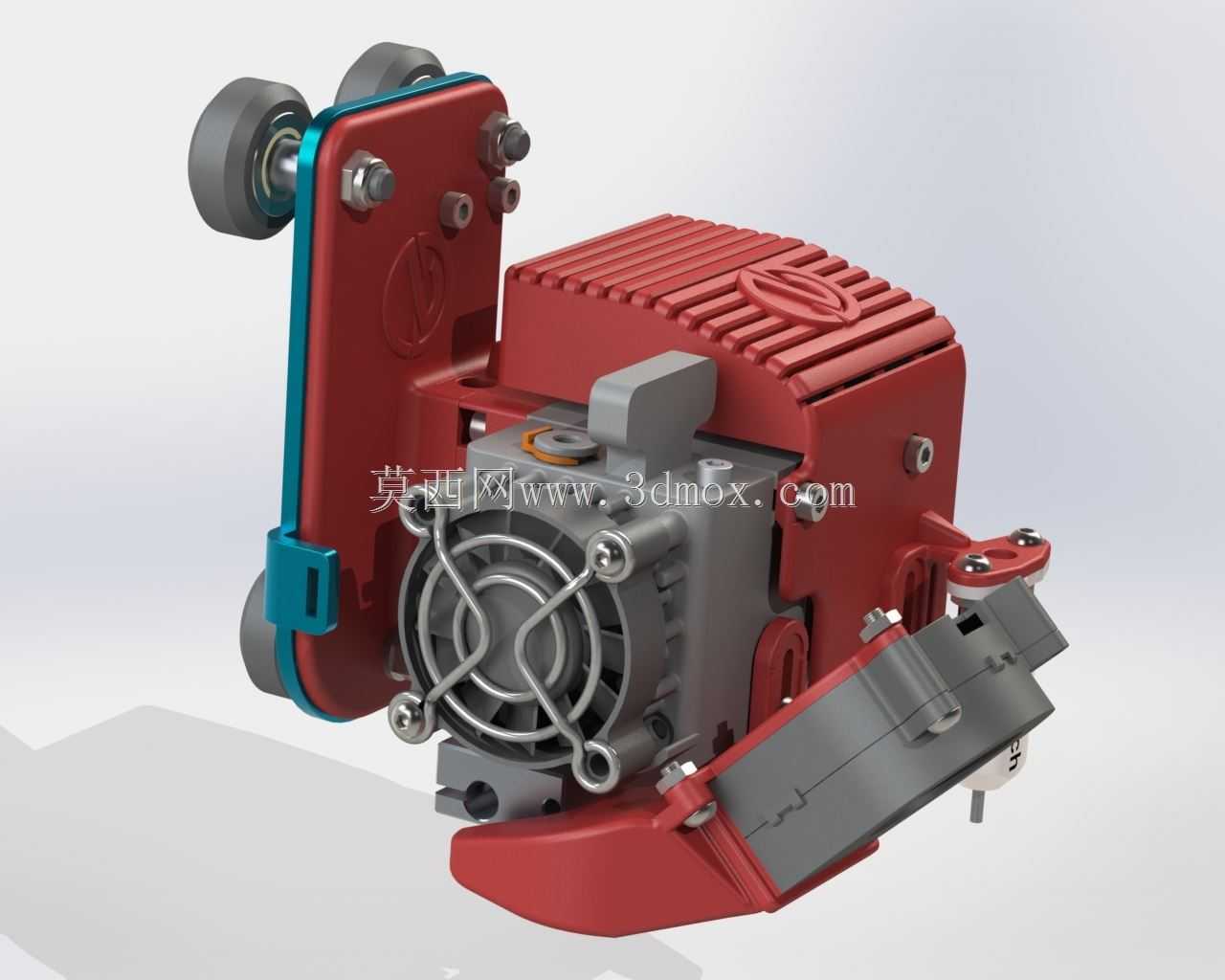

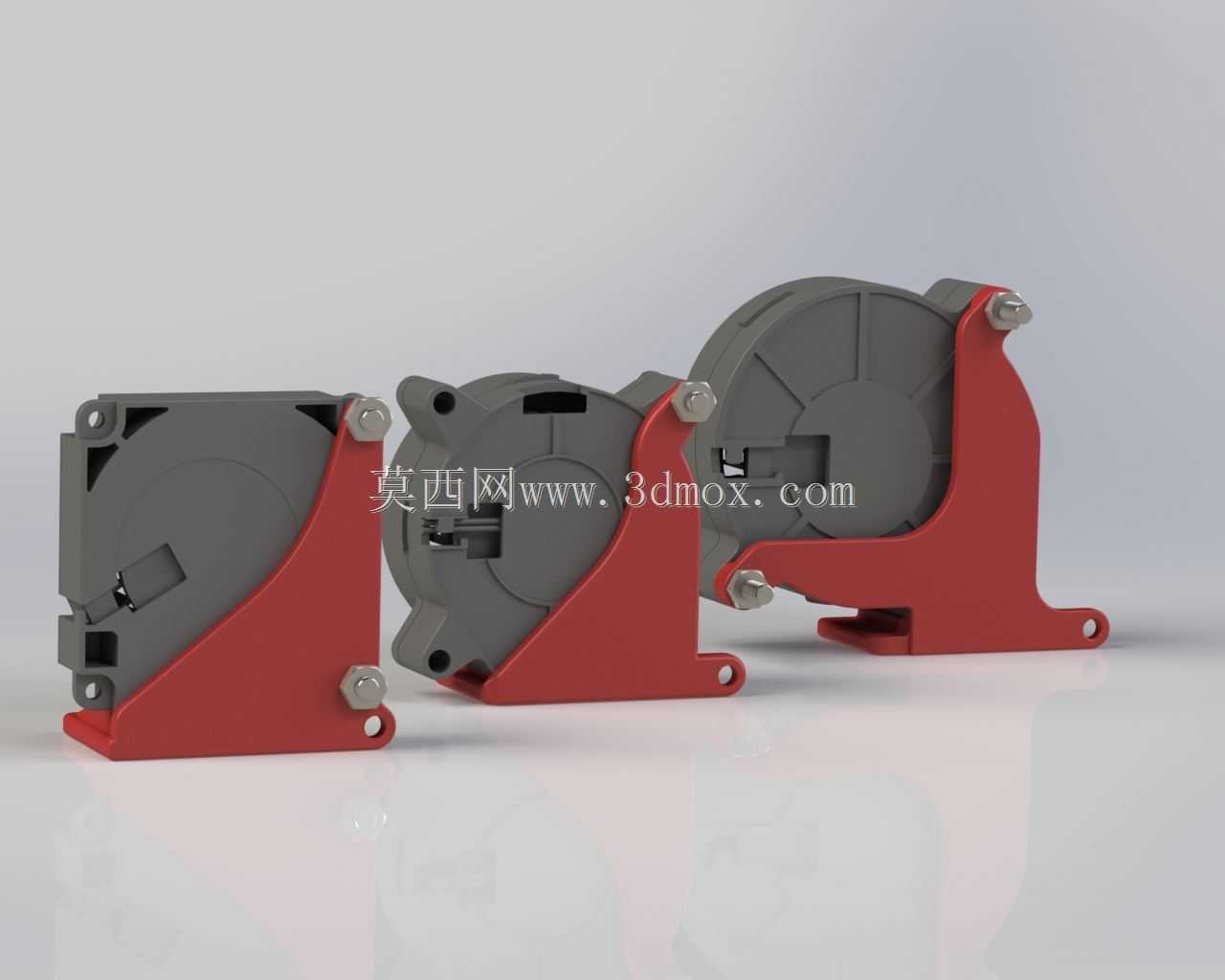

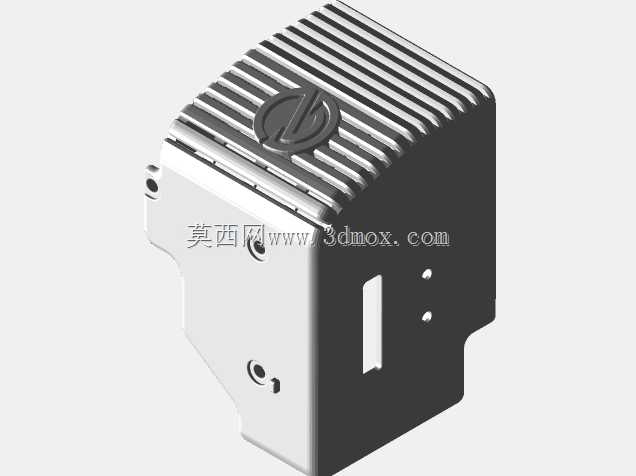

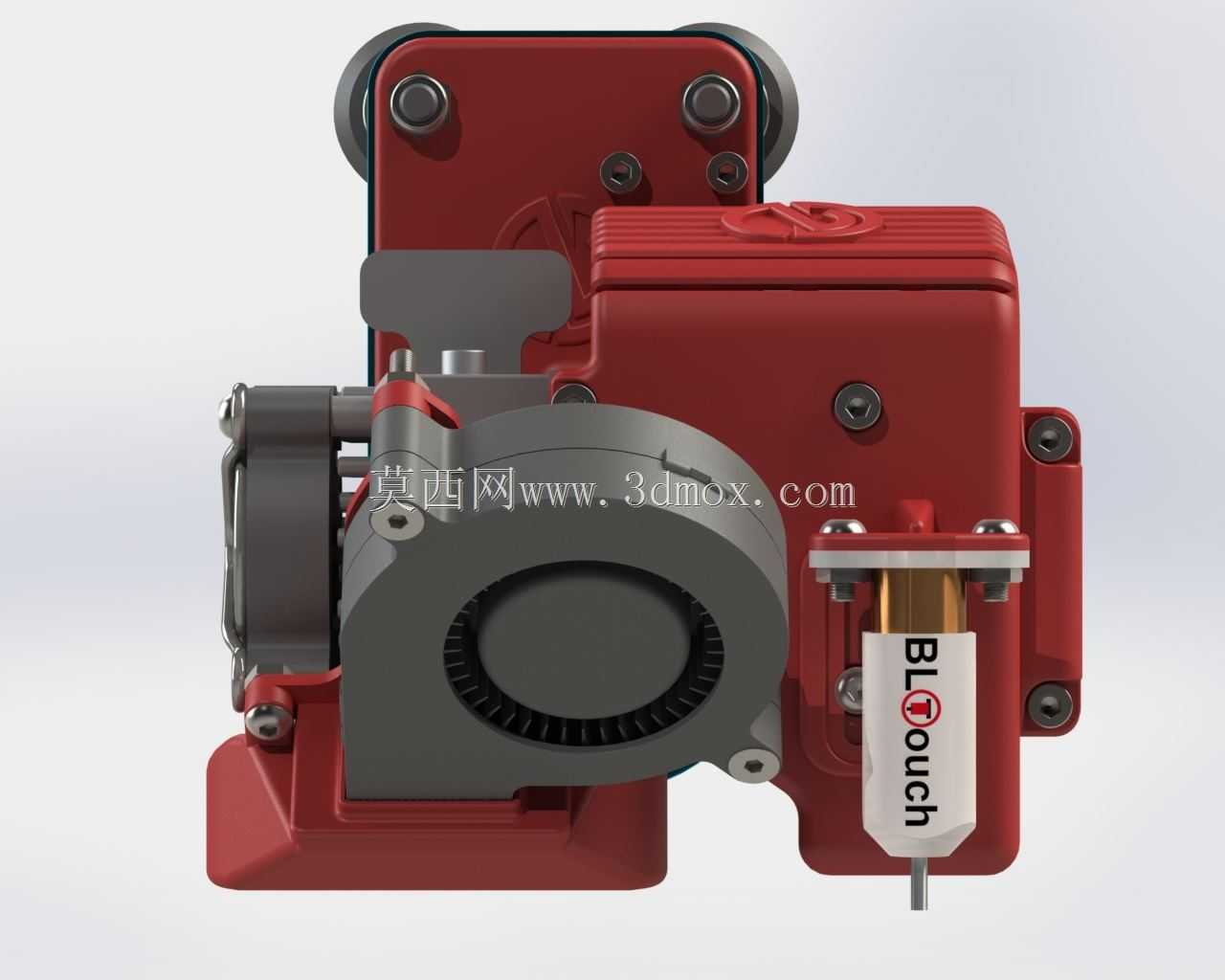

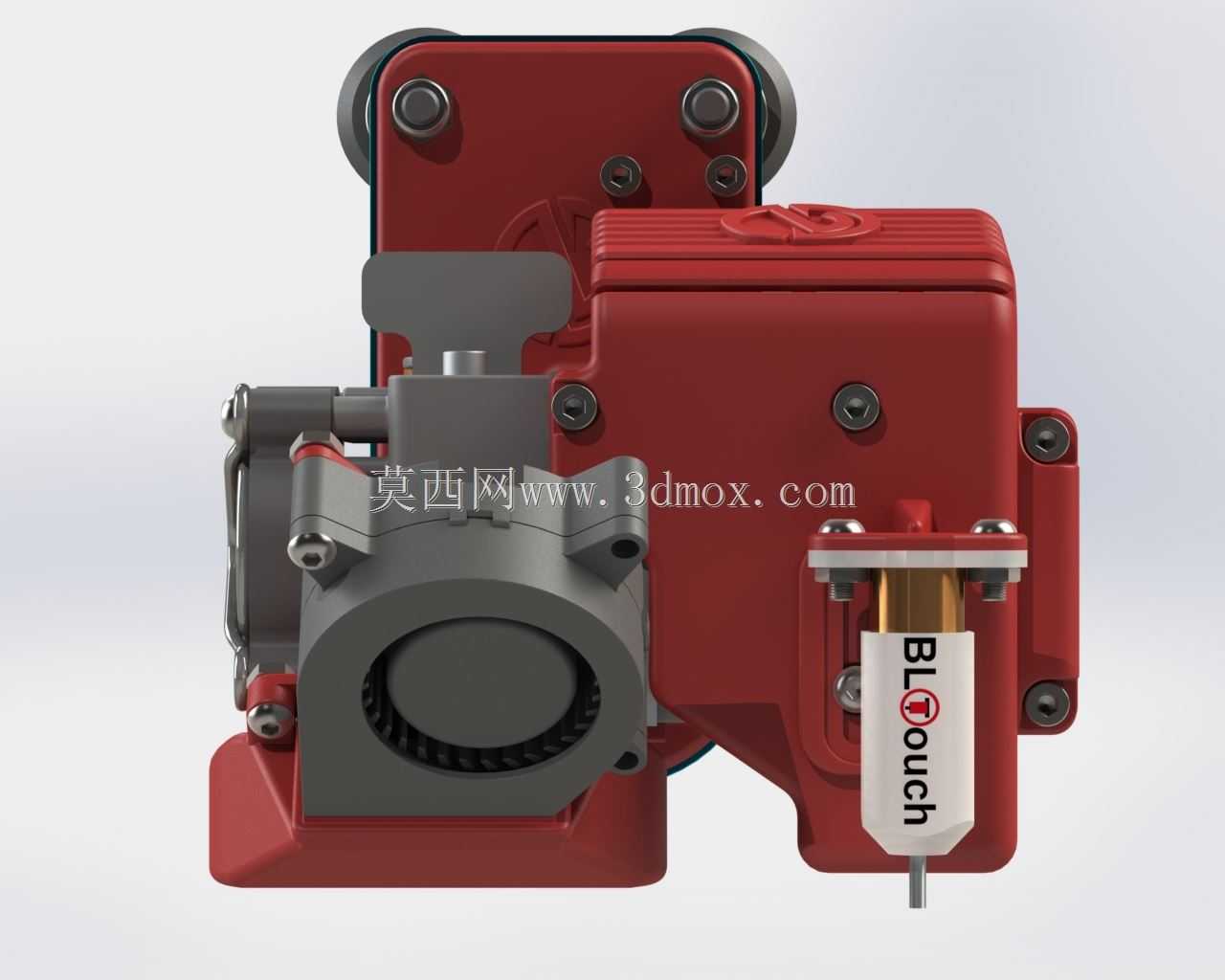

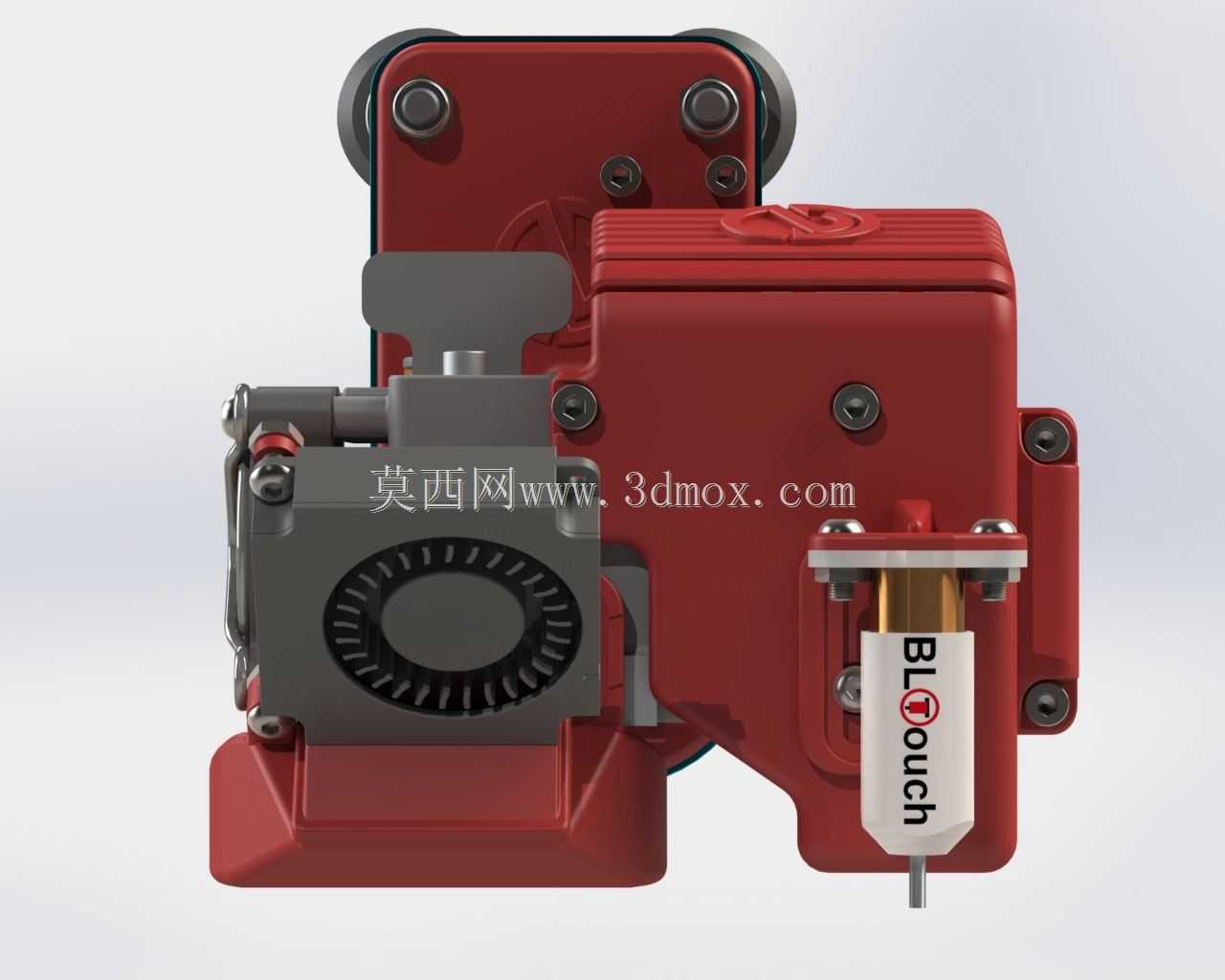

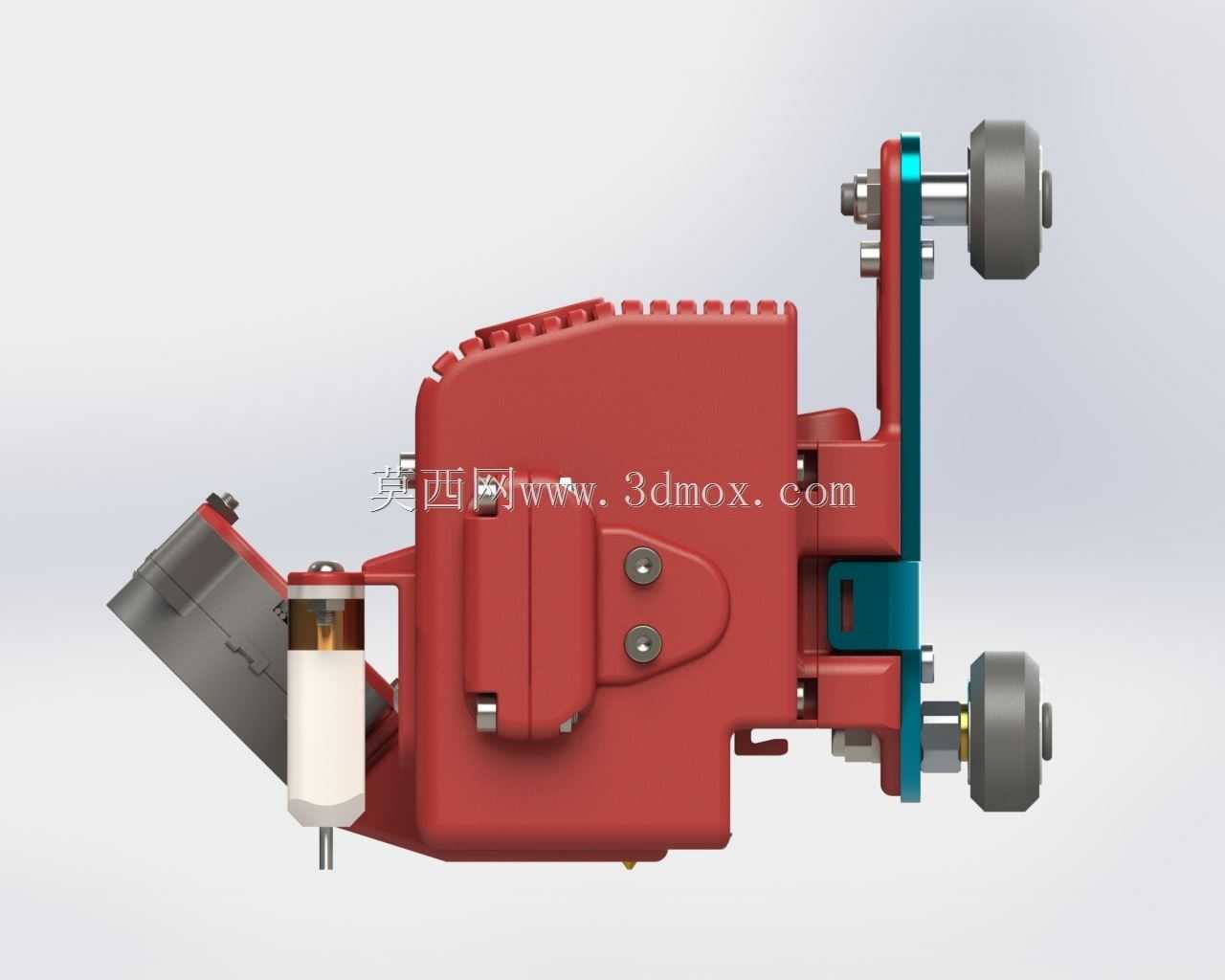

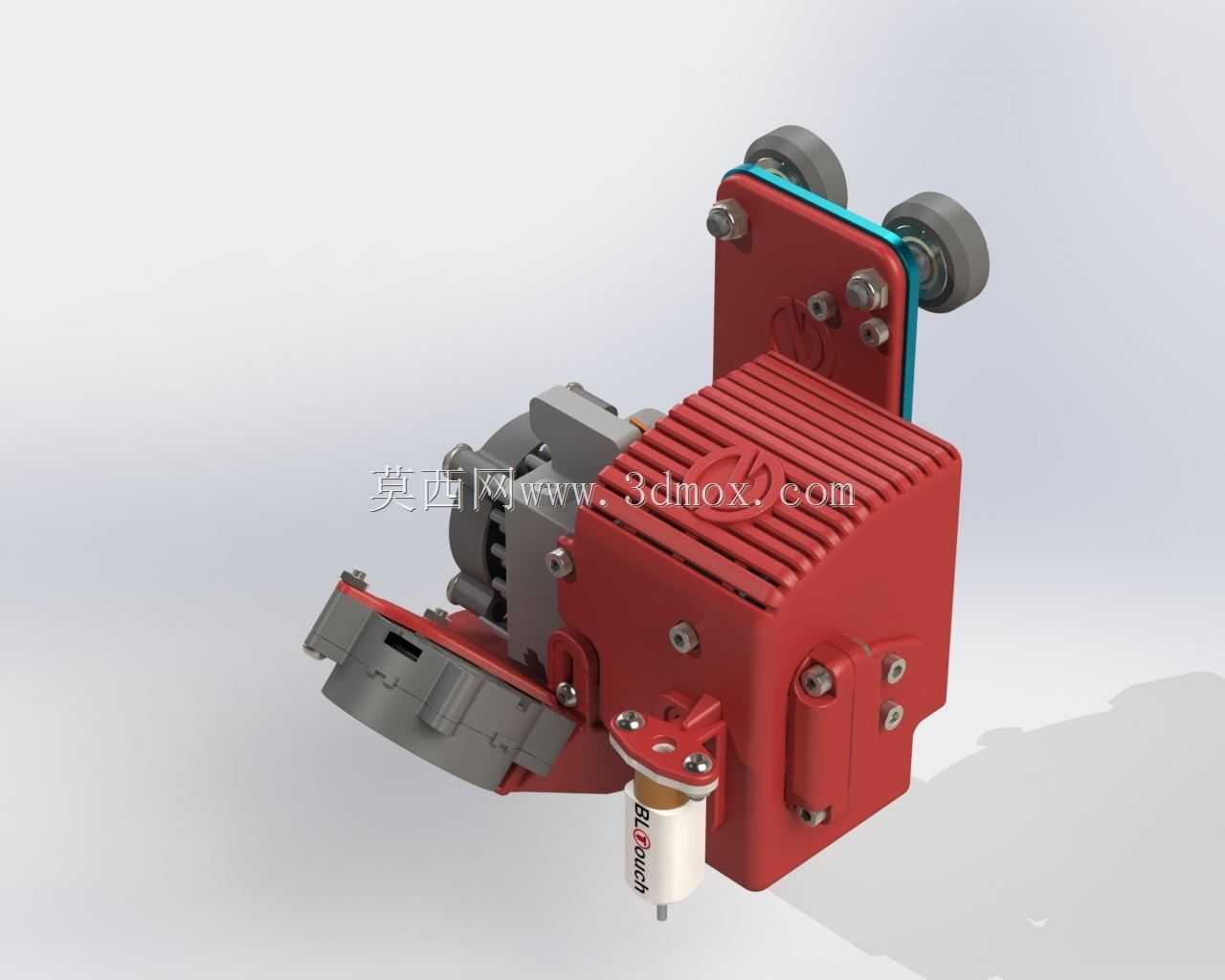

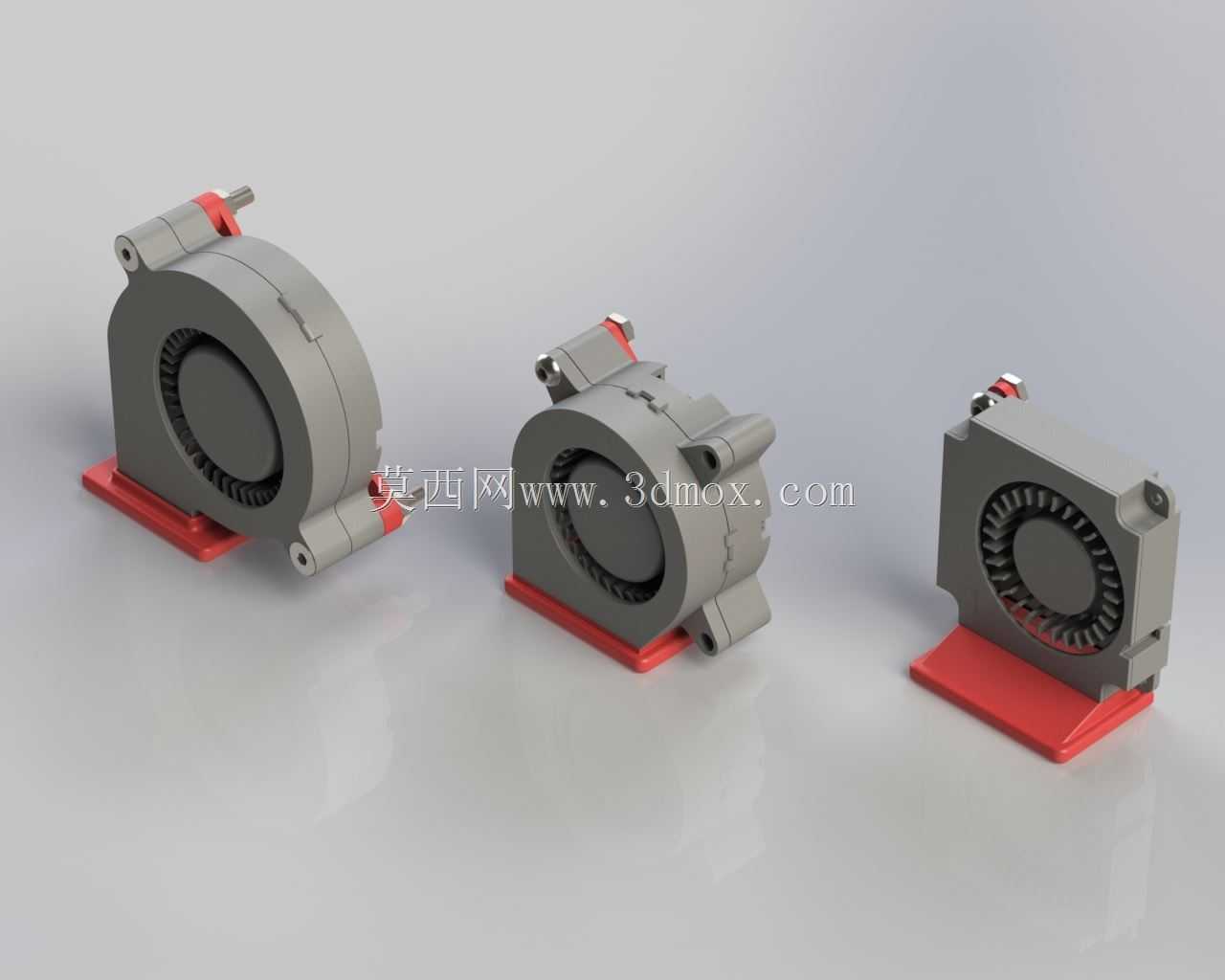

在功能特性上，该适配器采用一体化集成固定结构，可同时兼容Matrix与HEMERA系列挤出组件的安装位，无需额外加工转接板即可适配4020、4010-5015规格散热风扇、V6火山热端、BL Touch自动调平传感器等常用配件，仅需两颗螺丝即可完成热端组件的快速固定，拆装过程无需拆解挤出机主体结构，能够有效避免反复拆装带来的送料齿轮错位、喉管磨损等问题。适配器预留了精准的喉管对位基准，安装后可保证喷嘴与原有X轴运动平面的垂直度，喷嘴与打印平台的初始高度差控制在1.5mm标准区间，适配火山热端时可保证三个散热孔与喉管的同轴度，减少送料过程中的堵头风险。

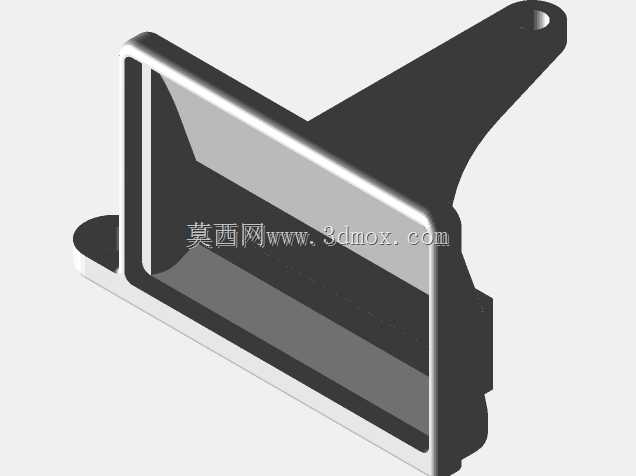

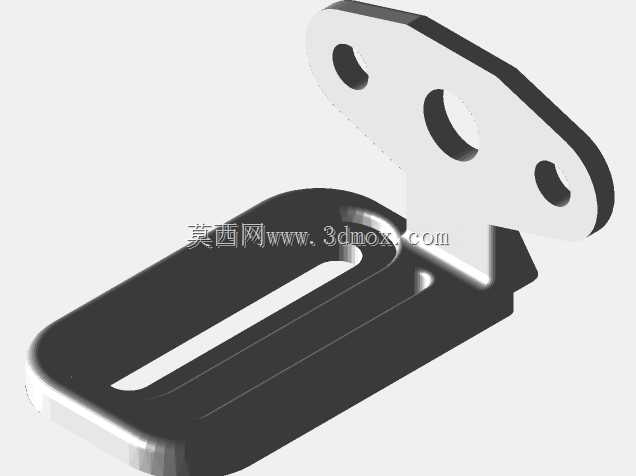

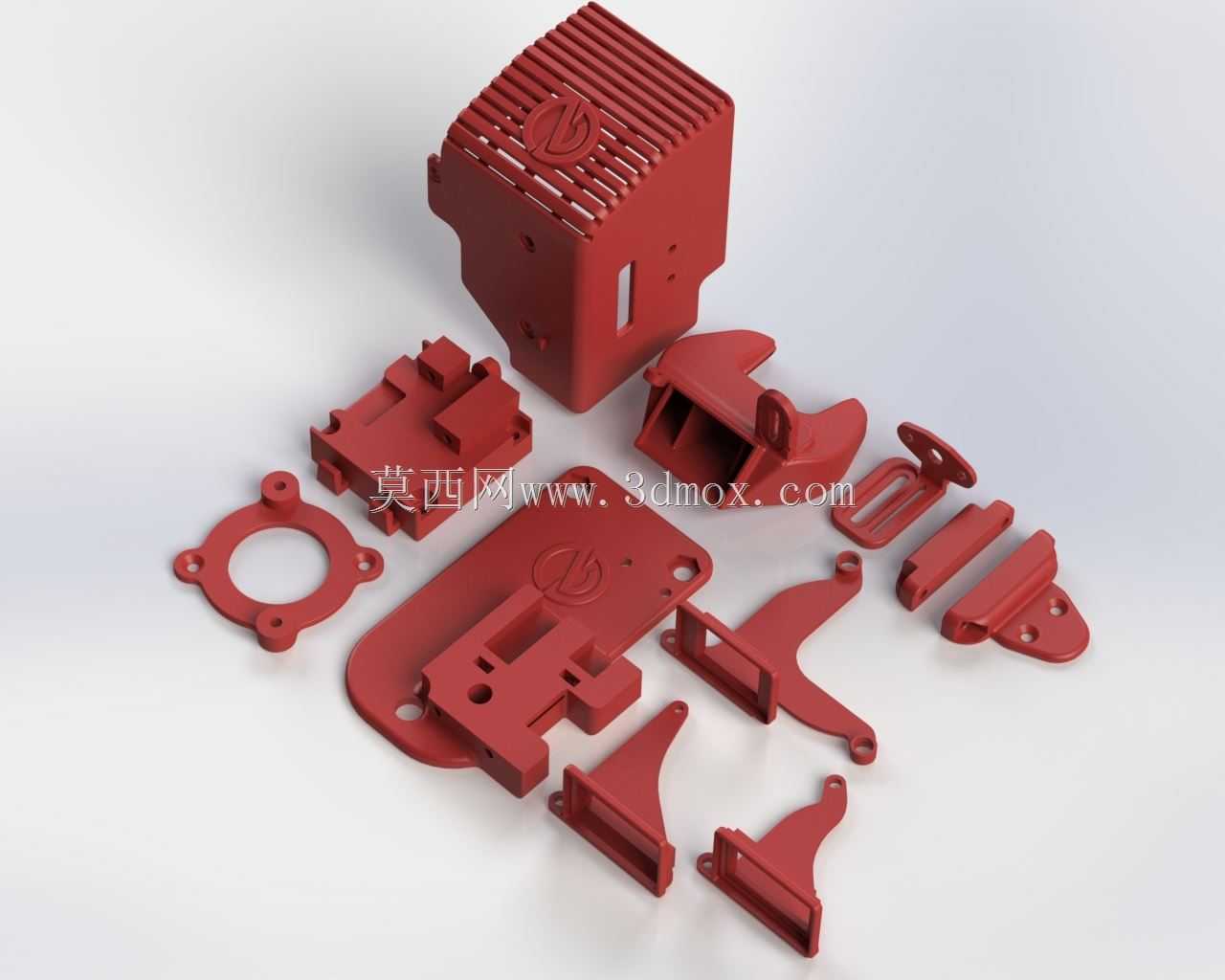

设计思路上，该结构优先考虑安装容错性与调试便捷性，所有安装孔位的公差控制在0.1-0.15mm区间，既保证零件安装的紧固性，又预留了足够的微调空间，用户可根据实际使用的热端规格微调安装位置，无需额外打磨修配。适配器在挂钩位置设计了应力释放结构，通过圆弧过渡的走线槽避免加热线、热敏电阻线长期弯折出现断裂，同时集成了加热块固定位、热敏电阻走线槽、卡簧限位槽，所有配套的螺母、垫片均可预先嵌入适配器的预置卡槽内，安装时无需额外手扶固定零件，单人即可完成全部组装操作。

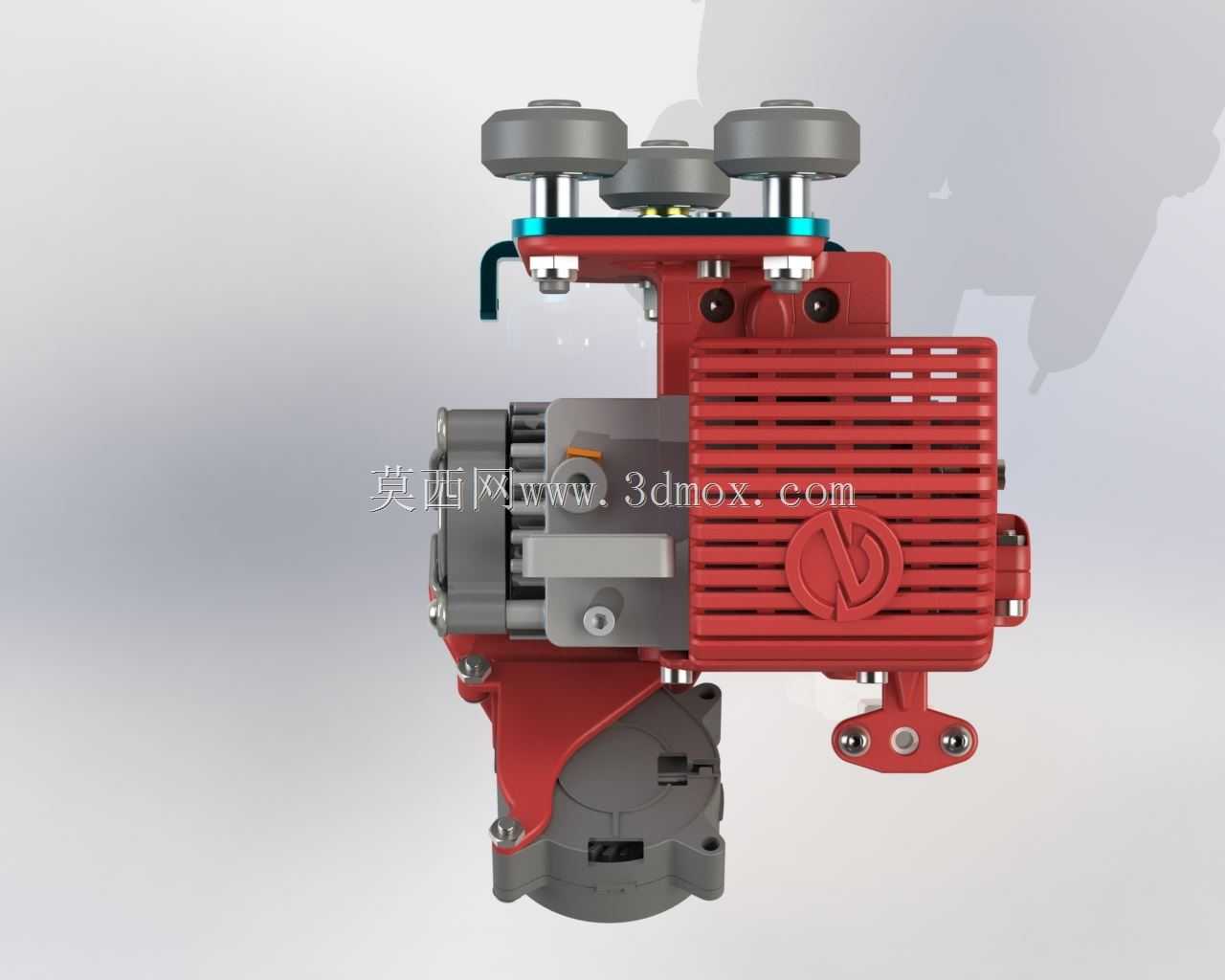

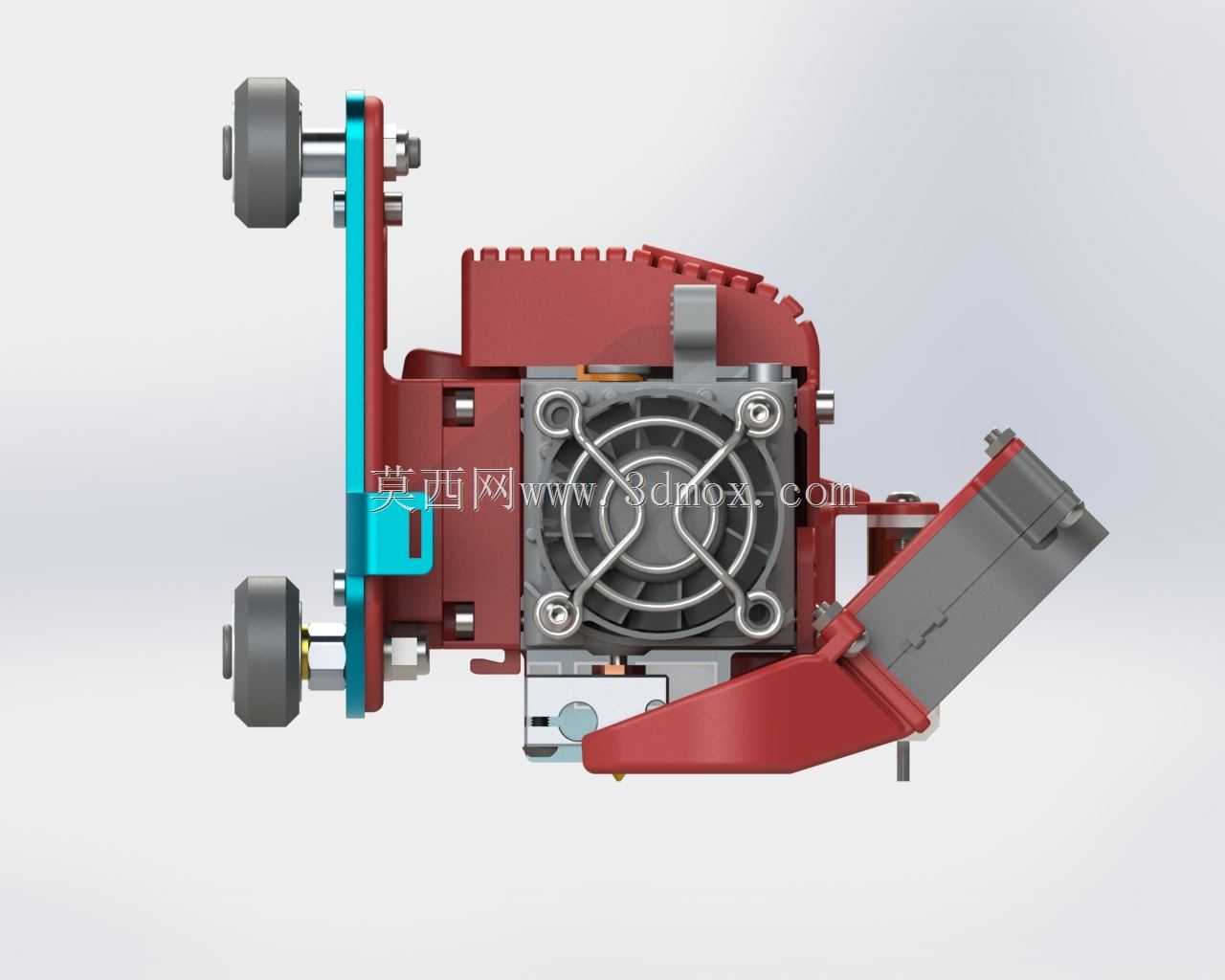

在安装边界与尺寸设计上，该适配器适配M3规格的标准紧固件，螺丝适配长度区间为6-12mm，其中4颗用于固定挤出主体的螺丝安装在支架预装位，其余螺丝随配件包配套提供；针对NANO1机架安装场景，适配M3*25mm规格的圆头螺丝，安装时需将螺丝拧紧至X轴型材的T型螺母内，螺丝露出长度控制在3-14mm区间，其中2颗定位螺丝需对准X轴滑台的基准面，保证热端运行时无晃动偏移。安装完成后热端整体突出X轴滑台的长度经过精准测算，不会触碰打印平台边缘与机架限位结构，配合原有X1机型的限位开关即可正常完成归零操作，无需重新调整固件中的行程限位参数，仅需在更换热端后重新完成一次PID校准即可正常投入打印作业。
