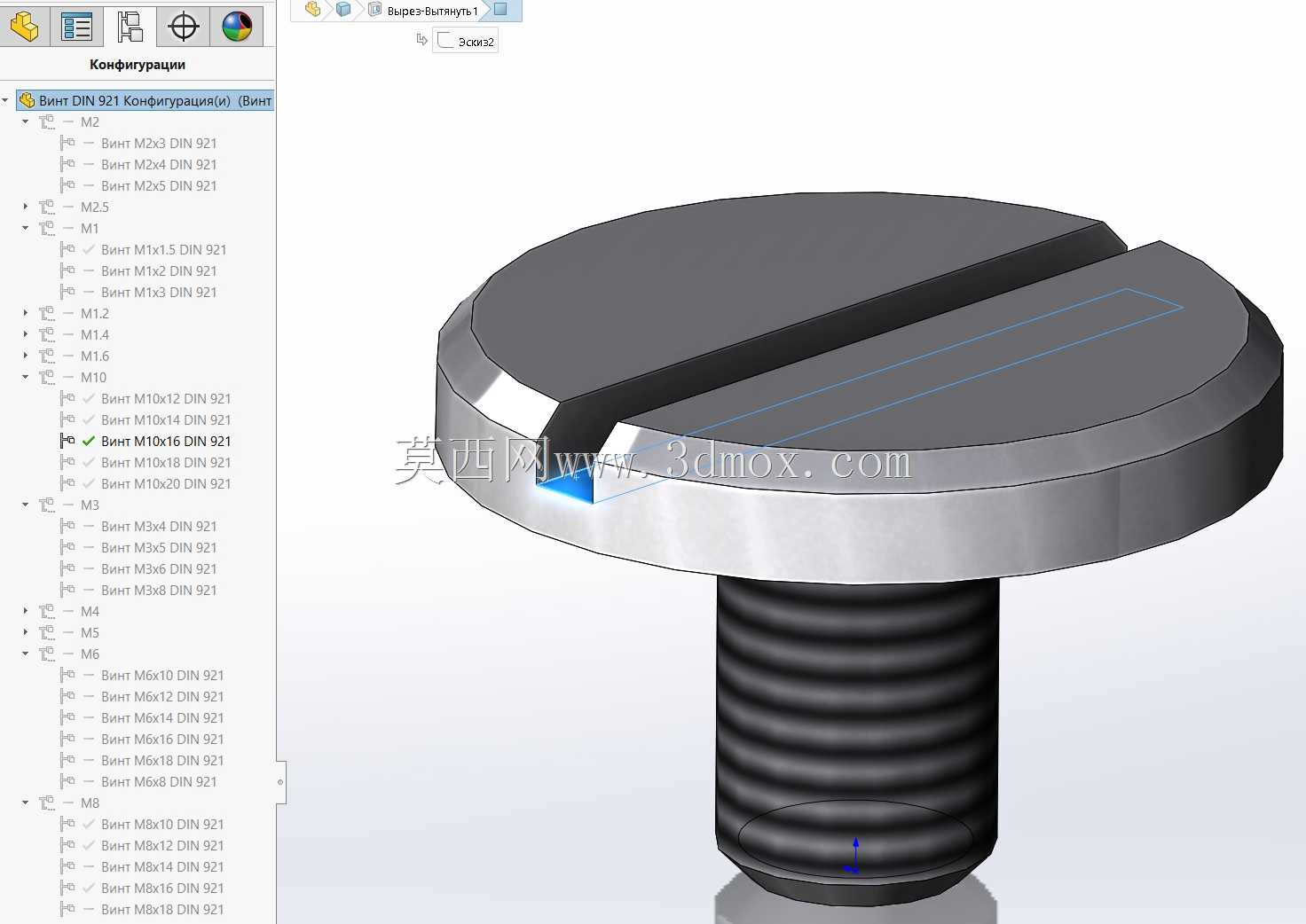

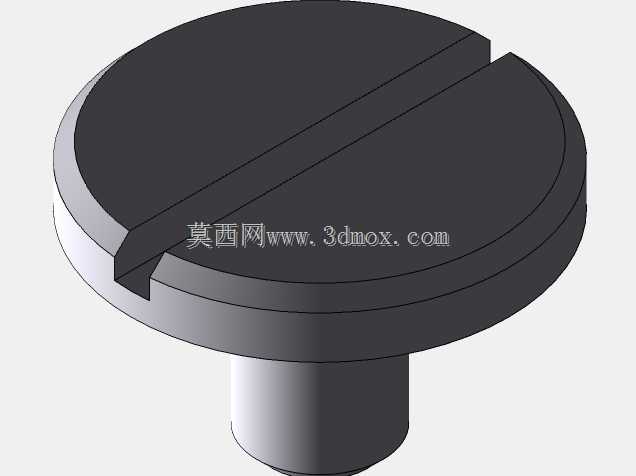

开槽盘头螺钉德标紧固件三维设计

这款开槽盘头螺钉是遵循德国工业标准设计的通用紧固类零部件，在各类机械装配场景中有着极为广泛的应用，小到消费电子外壳的组装、仪器仪表内部构件的固定，大到普通机电设备的壳体连接、低压电气柜的内部组件定位，都能见到这类紧固件的身影。它的核心功能是通过头部的一字槽配合一字螺丝刀施加拧紧扭矩，让外螺纹段与预制的内螺纹孔形成稳定的螺纹副连接，实现两个或多个零部件的可拆卸紧固，既可以保证被连接件之间的紧密贴合，也能在需要检修拆解时顺利拆卸，不会对被连接构件造成额外损伤。从设计思路来看，这款螺钉的盘头结构做了针对性优化，头部采用大直径薄型盘状设计，相比沉头螺钉不需要在被连接件表面加工沉孔，直接贴合在工件表面即可完成压紧，能够有效降低被连接件的加工成本，同时较大的头部承压面可以分散拧紧时的压应力，避免质地较软的工件表面（比如铝合金件、塑料件、薄钣金件）被压溃变形。头部的一字开槽做了对称居中设计，槽宽与槽深经过严格匹配，既能够保证螺丝刀头有足够的咬合深度，避免拧紧时出现打滑脱槽的问题，也不会因为开槽过深削弱头部的结构强度，防止拧紧过程中出现头部开裂的情况。螺纹段采用标准公制三角螺纹设计，牙型角为60度，螺纹的大径、中径、小径都严格匹配对应规格的公差要求，螺纹收尾处做了平缓的退刀结构，避免螺纹末端出现应力集中导致的断裂问题，同时螺钉的末端做了轻微的倒角处理，方便装配时快速对准内螺纹孔，提升装配效率。从安装边界来看，这款螺钉的头部直径大于螺纹大径，装配时需要在被连接件上加工直径略大于螺纹大径的光孔，保证螺杆可以顺利穿过，头部的厚度决定了螺钉装配后突出工件表面的高度，在空间紧凑的装配场景中需要提前核算头部的突出尺寸，避免与周边其他构件产生干涉；一字槽的方向在装配后可以根据需求调整，不会影响整体的紧固性能，螺杆的长度规格覆盖了常用的短尺寸紧固场景，能够适配不同厚度的被连接件叠装需求，拧紧时需要根据螺纹规格匹配对应的扭矩，既保证足够的预紧力防止连接松动，也不会因为扭矩过大导致螺纹滑牙或者螺杆断裂。
