轻量化镂空结构CNC加工承载安装座

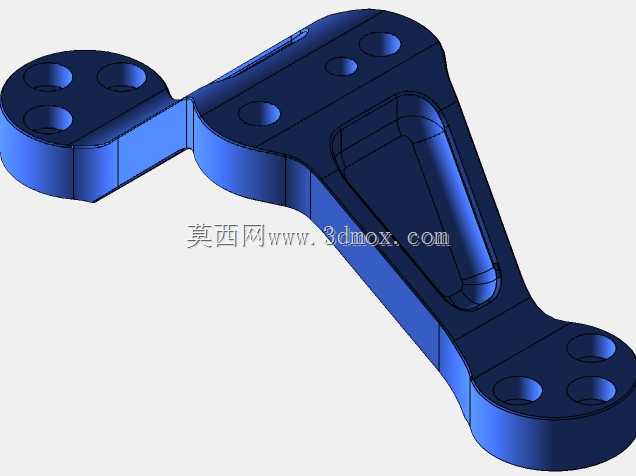

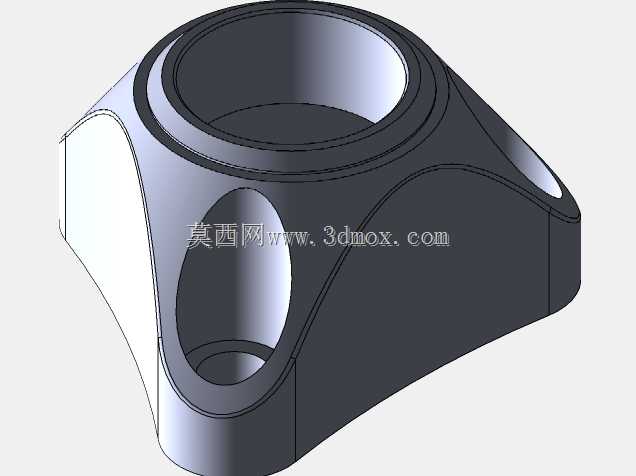

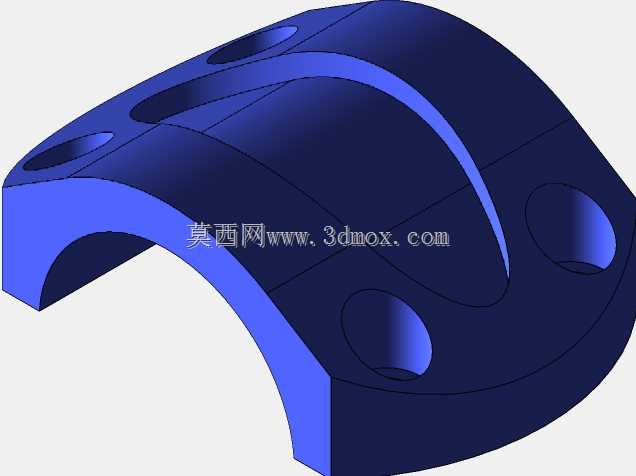

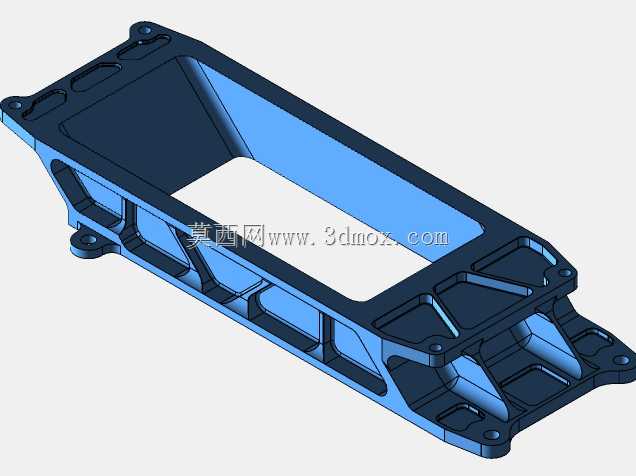

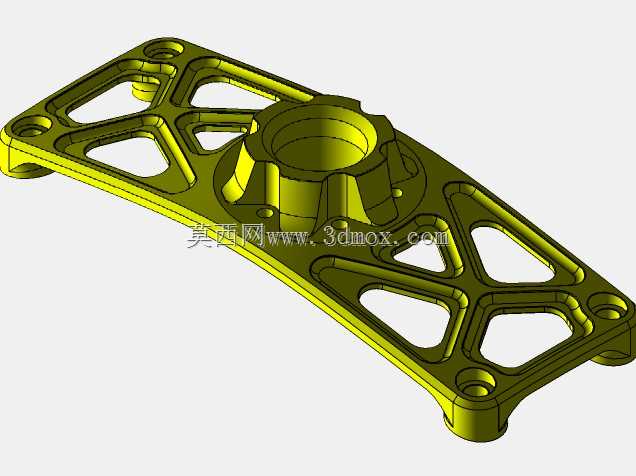

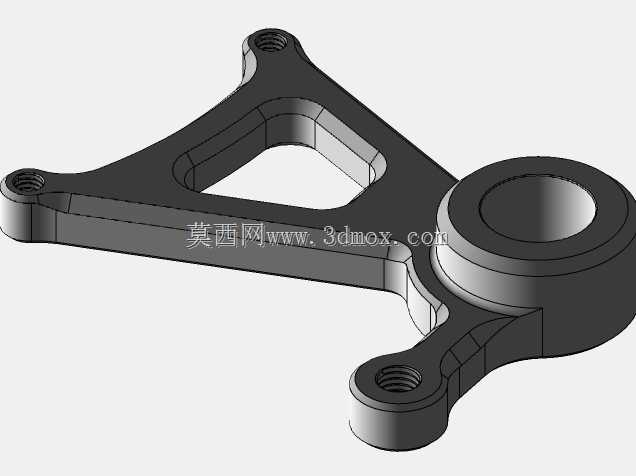

该零件是面向高精度数控加工场景设计的一体化承载安装座，主要应用于多轴运动平台、精密检测设备、小型工业机器人末端执行机构的连接承载环节，可作为核心传动部件与外部机架的衔接载体，承担载荷传递、定位基准、部件防护的多重作用，在高速往复运动的工况下能够稳定保持安装精度，避免连接部位出现应力形变导致的设备运行偏差。从实际用途来看，该安装座中心设置的带加强筋的轴孔位，用于固定回转类核心构件，可适配轴承衬套的压装需求，孔位周边的环形凸台结构能够分散轴系运转产生的径向载荷，避免应力集中在孔壁边缘造成零件开裂；座体四周分布的沉头安装孔，可通过内六角螺栓与下方的安装基板完成刚性连接，沉头结构能够保证螺栓安装后不突出零件表面，避免与周边运动部件产生干涉，同时每个安装孔位周边都设置了局部加厚的凸台，提升螺栓锁紧部位的结构强度，防止长期受振后出现连接滑牙的问题。在设计思路上，该零件采用了拓扑优化的镂空筋格结构，在保证整体结构刚性的前提下最大限度去除了非承载区域的多余材料，相比同尺寸的实心安装座能够减重40%以上，有效降低运动机构的整体负载，提升设备的动态响应速度；筋格的走向完全匹配零件工作状态下的应力传递路径，从中心轴座位置向四周安装孔位呈放射状分布的三角加强筋，形成了稳定的桁架受力结构，能够同时承受轴向压力、径向扭矩与交变振动载荷，不会因为材料去除出现刚性不足的问题。零件整体为扁平类异形板状结构，安装基准面经过平面度公差管控，能够保证与安装基板贴合时的接触面积达到90%以上，避免安装后出现翘曲影响轴系的同轴度；零件的所有棱边都做了圆角过渡处理，既能够消除CNC加工后的锐边毛刺，避免装配过程中划伤操作人员，也能够减少应力集中点，提升零件的抗疲劳寿命。零件的外形轮廓根据安装空间的边界做了适配性收窄设计，在靠近运动部件的一侧做了斜切避让，保证周边运动构件在全行程范围内不会与安装座产生碰撞，所有镂空区域的内壁都设置了均匀的拔模斜度，既方便加工过程中的排屑，也能够在后续做表面阳极氧化处理时保证药液均匀流动，提升表面处理的一致性。
