HEVO设备导轨适配转接安装结构件

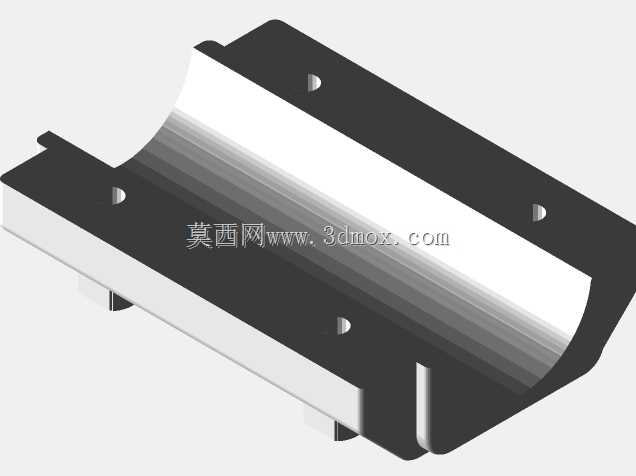

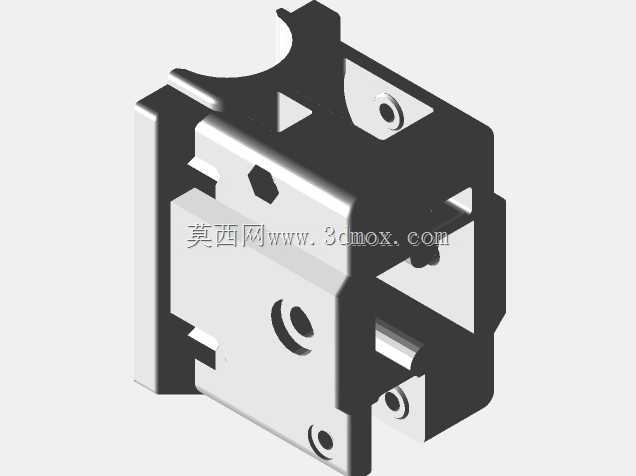

该结构件主要应用于桌面级FDM 3D打印设备的运动系统改装场景，针对HEVO架构打印设备原有运动导向部件的替换需求设计，核心作用是实现线性导轨与设备原有安装基面的可靠衔接，替代原有光轴导向结构，提升打印过程中运动轴的运行稳定性与定位精度，减少高速打印工况下的抖动偏差，保障打印成型件的尺寸精度与表面质量。从功能特性来看，该转接件采用一体化弯折承载结构，主体为带弧形让位槽的板式结构，板面预留多组沉头安装孔位，可同时完成与设备框架基面、线性导轨滑块的双向固定，弧形让位结构能够避开运动轴运行过程中的传动部件与走线空间，避免运动干涉；板体边缘设置的定位凸台可在安装时快速对齐导轨安装基准，降低装配调试的对位难度，减少人工校准的时间成本。设计思路上，该结构充分考量了原有设备的安装空间边界，在不改动设备原有框架主体结构的前提下完成导轨适配，无需对设备框架进行二次打孔或切削加工，降低改装的操作门槛与改造成本；结构受力层面，板体弯折形成的加强结构可提升整体刚性，在运动轴高速往复运行的载荷下不会出现形变翘曲，保障导轨安装面的平面度始终维持在合理公差范围内，避免因安装基面形变导致的导轨卡顿、磨损加剧问题。外形尺寸与安装边界方面，该转接件整体为窄长板式结构，长度适配HEVO设备单轴的导轨安装跨度，宽度方向完全贴合原有光轴安装座的基面尺寸，不会超出设备框架的侧边轮廓，安装后不会与相邻的传动带张紧结构、限位开关组件产生空间冲突；沉头孔的孔位深度经过匹配设计，螺丝锁紧后头部完全没入板体表面，不会突出板面影响导轨的贴合安装，也不会在运动过程中剐蹭相邻的运动部件，整体安装后可完全兼容原有设备的运动行程范围，不会缩减打印成型的有效空间。
