工业压装设备用上压杆结构件

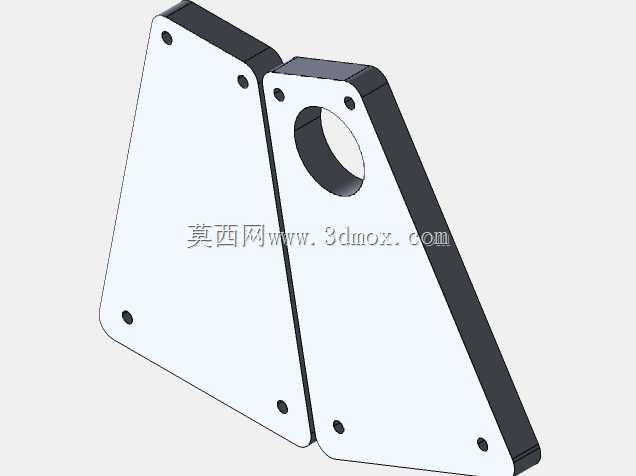

这款上压杆是工业压装、压合类工装设备中的核心承压执行构件，主要应用在小型工件压装工位、精密组件压合夹具、半自动装配线的施压执行端，承担传递压力、保持施压面平行度、为压头提供稳定安装载体的作用，在电子元器件压装、小型五金件铆接、塑胶件贴合压合等场景中，能够为作业端提供稳定的刚性支撑，避免施压过程中出现偏载、翘曲问题，保障压装作业的精度与成品合格率。从功能特性来看，该构件采用双板拼接式的对称结构设计，两块板体通过侧边的定位孔完成精准对位装配，整体形成高刚性的三角支撑形态，相比单板结构拥有更优异的抗弯折性能，在承受垂直方向的压装反作用力时，能够有效分散应力，避免长期受力出现形变。其中一块板体上开设的大尺寸圆孔，用于穿装压头导向轴或者驱动压杆，能够为施压动作提供精准的导向基准，限制压头的径向窜动，保障压装位置的同轴度；板体上分布的多个小孔为安装固定孔，可通过紧固件将上压杆与设备的驱动端、机架安装位完成刚性连接，孔位的位置度经过设计校核，能够保障安装后整体的平行度与垂直度要求，减少装配调试的工作量。在设计思路上，该结构优先考虑了受力稳定性与装配便捷性，采用斜置的三角轮廓设计，在保证安装覆盖范围的前提下，尽可能缩减了非受力区域的材料占用，既降低了构件自身重量，又不会削弱整体的结构强度；板体边缘做了倒角处理，避免装配过程中出现锐边划伤的问题，同时两块板体的拼接面采用精加工平面设计，装配后能够实现紧密贴合，不会出现装配间隙导致的受力松动问题。从安装边界来看，该构件整体为扁平式的板状组合结构，厚度方向尺寸紧凑，能够适配安装空间较为局促的小型压装工装，安装孔位采用标准化的孔距设计，可直接与常规的压装驱动模组、直线导向组件完成适配，不需要额外制作转接安装板；大尺寸导向孔的孔径适配常规规格的压杆轴径，能够兼容多款不同尺寸的压头配件，拓展了该构件的适用范围。在实际使用过程中，该上压杆能够将驱动端输出的压力均匀传递到下方的压头组件上，自身的高刚性结构可以避免施压过程中出现振颤，保障压装力的稳定输出，对于需要恒定压装力、精准压装位置的装配工序来说，这款构件能够有效提升工装的运行稳定性，降低设备维护频次。
