劲量9V叠层锂电池外观结构设计

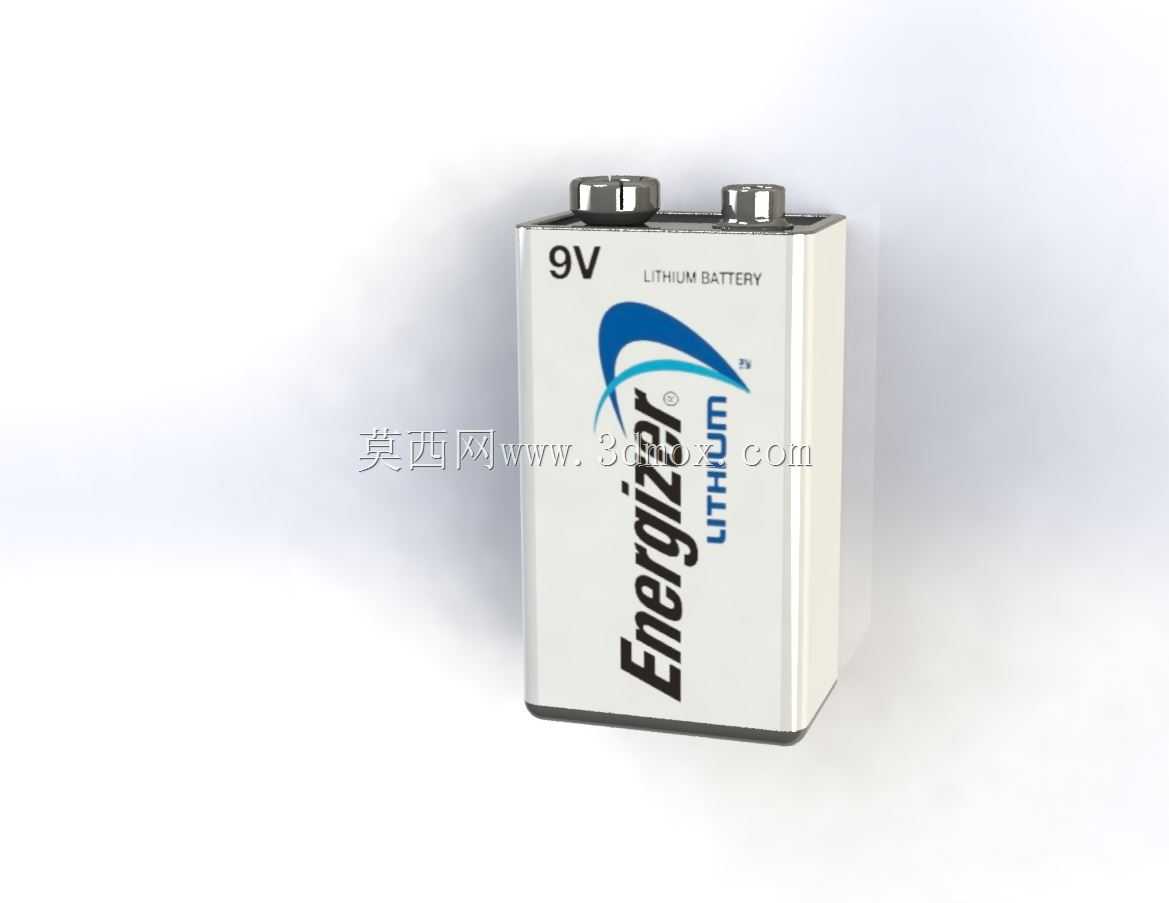

这款9V叠层锂电池的三维设计，主要面向民用消费电子、小型工业测控设备的便携供电场景，常见应用在万用表、烟雾报警器、无线麦克风、玩具遥控器、小型Arduino开发外设这类对供电电压稳定性、安装空间有明确要求的设备上，作为独立便携能源为低功耗电路提供稳定的9V直流输出，相比传统碳性9V电池，锂化学体系的电芯拥有更长的存储寿命、更低的自放电率，更适合长期待机的安防类、检测类设备使用。从功能特性来看，该电池采用标准叠层9V电池的通用接口设计，顶部设置两个按扣式电极触点，分别对应正负极输出，触点采用凸起式卡扣结构，能够和设备端的母座实现快速插拔连接，无需额外接线即可完成供电回路的导通，接触电阻低，抗振动脱落能力强，适合手持类移动设备的使用场景。设计过程中首先遵循了9V叠层电池的通用安装尺寸规范，整体采用长方体立式结构，外壳做了微圆角过渡处理，既避免尖锐边角造成的包装划伤、安装卡滞，也能在有限的体积内最大化容纳电芯容量，外壳表面的品牌标识区做了微凹的丝印定位面，方便后期生产时印刷参数、品牌、极性提示信息，避免标识在长期插拔使用中被摩擦脱落。外形尺寸完全匹配行业通用的9V电池安装仓边界，长宽高比例适配绝大多数现有设备的电池仓设计，无需修改原有设备的仓体结构即可直接替换同规格的碳性、碱性9V电池，具备极强的通用性。外壳采用薄壁阻燃塑料材质设计，壁厚均匀控制在合理范围，既保证足够的结构强度抵御日常使用中的挤压、跌落冲击，也能尽可能减少外壳占用的体积，把更多内部空间留给电芯提升容量；顶部的电极触点采用内嵌式安装设计，触点根部做了密封结构，能够避免日常使用中汗液、潮气侵入电芯内部造成短路漏液，提升使用安全性。整体结构设计兼顾了通用替换性、使用安全性和容量最大化的需求，既可以作为消费类供电配件的量产设计参考，也能用于电子设备整机装配的干涉校验、虚拟样机展示环节，帮助工程师在产品开发阶段验证电池仓的匹配度，提前排查安装间隙、电极对位的潜在问题。
