标准USB公头连接线结构三维建模作品

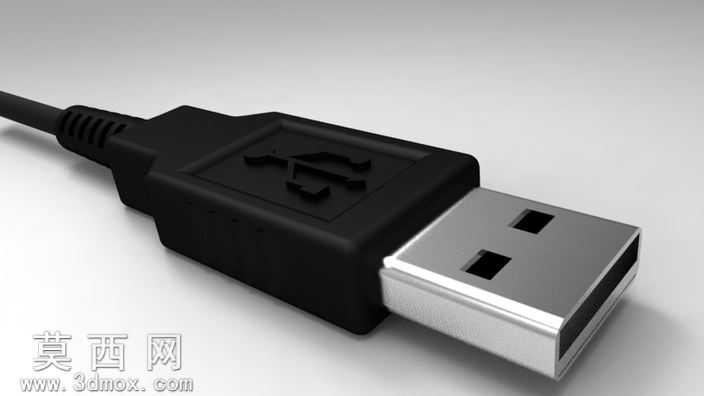

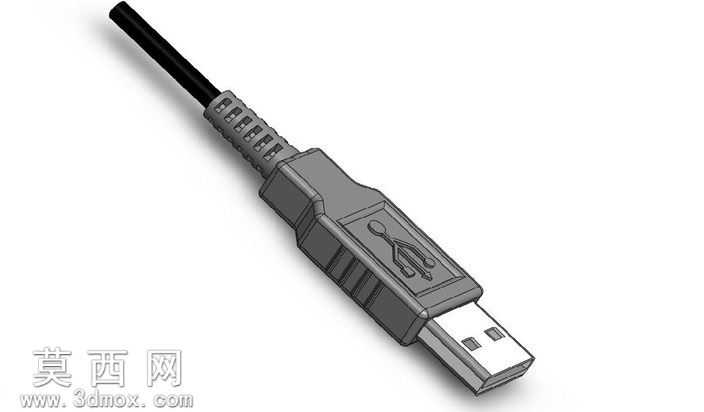

本次建模针对标准USB公头连接线开展全结构三维还原，建模过程以实物测绘尺寸为基准，首先梳理产品的层级结构，将整体拆分为金属插头、绝缘基座、塑料外壳、应力缓冲尾套、线缆外被五个独立建模单元，逐一完成特征搭建。金属插头部分重点还原接触弹片的排布、定位卡槽的尺寸、金属外壳的冲压咬合结构，通过拉伸、切除、阵列特征完成公头金属端的细节复刻，保证接口尺寸符合通用USB规范，还原插合面的倒角与导向结构，还原真实插拔的结构逻辑。绝缘基座部分重点还原内部的胶体卡位、引脚固定槽结构，通过抽壳、筋位特征搭建内部支撑结构，还原基座与金属外壳、塑料外壳的装配卡扣位，保证各部件装配时的干涉检查完全符合实物装配逻辑。塑料外壳部分重点还原表面的USB标识浮雕、外壳合模线位置、表面防滑纹理、前后段的阶梯咬合结构，通过曲面扫描、包覆特征完成表面标识的制作，还原外壳注塑件的拔模斜度，保证外观细节与实物一致。应力缓冲尾套部分重点还原分段式的防弯折褶皱结构，通过可变截面扫描完成尾套的渐变曲面，还原尾套与塑料外壳、线缆衔接处的过渡圆角，还原软胶材质的形变预留结构，还原真实线材弯折时的结构受力逻辑。线缆部分重点还原外被的圆柱曲面、与尾套衔接处的压合结构，通过扫描特征完成整段线缆的形态搭建。材质渲染阶段，金属插头赋予磨砂镍金属材质，调整反射参数还原金属表面的细微颗粒质感；绝缘基座赋予哑光黑色硬质塑料材质，调整漫反射参数还原塑胶的哑光质感；塑料外壳赋予深灰色半哑光硬质塑料材质，添加细微的表面划痕贴图还原日常使用的质感；应力缓冲尾套赋予深灰色软质橡胶材质，调整粗糙度参数还原软胶的微弹哑光质感；线缆外被赋予黑色哑光PVC材质，添加细微的纵向纹理还原线材外被的挤出质感。布光阶段采用三点布光方案，主光源从侧上方打亮产品主体，突出外壳的曲面转折与金属插头的反光细节，辅光源从侧后方补光勾勒产品轮廓，底光补充暗部细节避免阴影死黑，最终渲染效果完整呈现USB连接线的结构细节与材质质感，建模过程中全程进行装配干涉检查，保证各部件的配合尺寸完全符合实物装配要求，完整还原了标准USB公头连接线的全部结构特征。
