加农炮配套军用圆形连接器结构设计

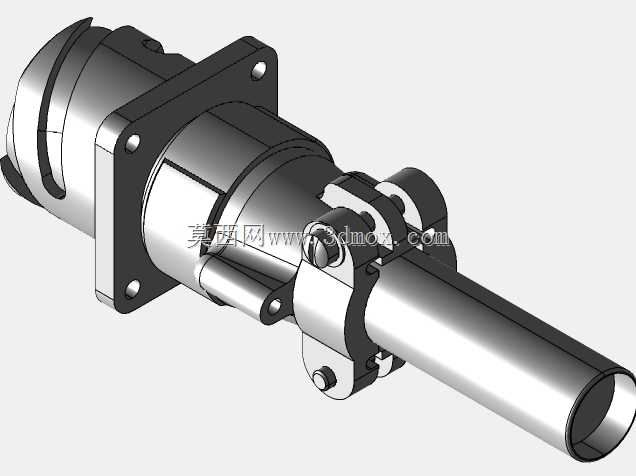

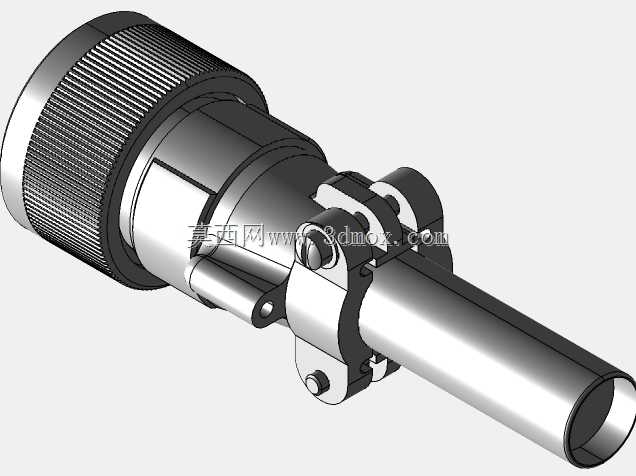

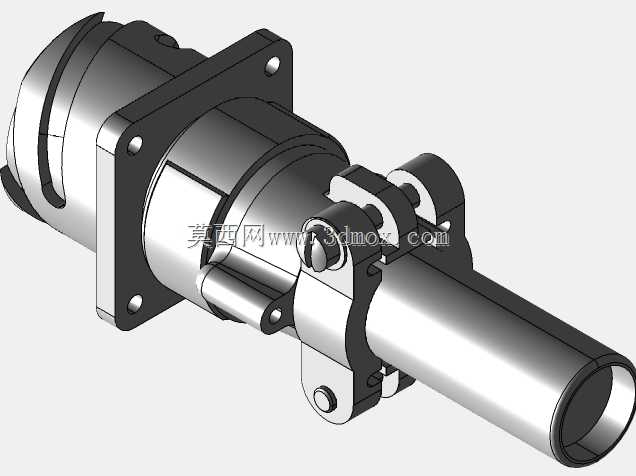

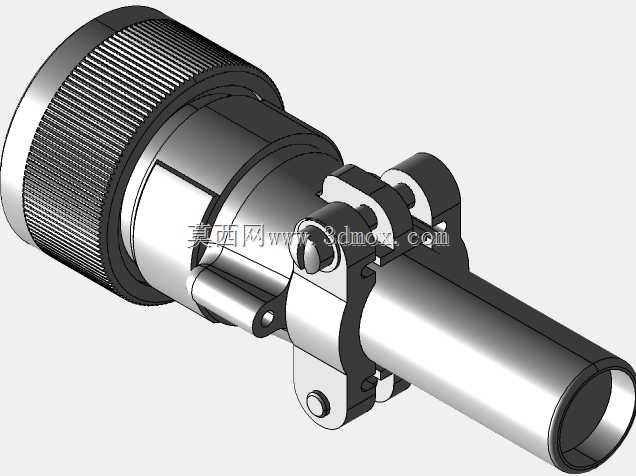

这款连接器是专为加农炮等重型军用装备配套设计的互连部件，主要应用于野战火炮的车载电控系统、炮身姿态传感单元、击发控制回路以及阵地通讯链路的信号与动力传输场景，能够在火炮发射产生的强冲击、高振动、野外温差剧变、扬尘淋雨等严苛工况下，实现稳定可靠的电路连通，避免因连接失效导致的火控指令传输中断、传感数据丢包等问题，是重型武器装备电控系统中保障信号连通可靠性的核心基础部件。从功能特性来看，该连接器采用卡口式快速锁紧结构，对接时仅需将插头对准插座法兰定位槽插入后旋转小角度即可完成锁止，无需额外工具即可实现快速插拔，能够满足战场抢修、阵地快速部署时的快速拆装需求；锁紧结构自带防松脱设计，可承受火炮连续发射时的高频强振动冲击，不会出现意外松脱导致的连接中断。连接器尾部采用锥面过渡的线缆防护结构，可适配带屏蔽层的军用多芯线缆，尾部夹紧结构能够对线缆外皮形成均匀的抱紧力，避免线缆拉扯时芯线与插针的焊接部位受力断裂，同时屏蔽结构可实现360度连续电磁屏蔽，能够在火炮周边复杂的电磁环境下保障信号传输不受干扰，避免杂波影响火控信号的传输精度。从设计思路来看，整体结构优先保障极端工况下的连接可靠性，插座端采用方形法兰安装结构，法兰上设置四个对称的安装通孔，可通过螺栓直接固定在炮身的设备舱壁或者电控箱体面板上，安装面可适配密封垫圈实现面板级的防尘防水，满足野外作业的防护要求；插针插孔采用高弹性铜合金材质，接触部位做镀金处理，既保障低接触电阻降低信号传输损耗，又具备优秀的耐磨抗腐蚀性能，可承受上千次的反复插拔仍保持稳定的接触性能。外壳主体采用高强度铝合金材质，表面做硬质阳极氧化处理，在控制整体重量的同时具备足够的结构强度，可承受外力磕碰、砂石冲击而不发生结构变形，避免内部插针错位导致的接触故障。从安装边界来看，插座法兰为正方形结构，安装孔位对称分布，安装时需在面板上预留对应直径的穿线通孔，法兰与安装面之间预留密封垫圈的压缩空间；插头对接后整体为同轴圆柱结构，尾部出线方向沿连接器轴向延伸，布线时需预留足够的线缆弯曲半径，避免线缆过度弯折导致的芯线断裂，同时插头外侧的锁紧扳手操作空间需提前预留，保障对接和拆卸时扳手可以顺利转动完成锁紧和解锁操作，不会和周边的炮身结构、管线产生干涉。整体结构的所有棱角均做圆角过渡处理，避免操作时划伤操作人员，同时也减少应力集中部位，提升结构整体的抗冲击强度。
