单联防风雨户外电源插座防护盒

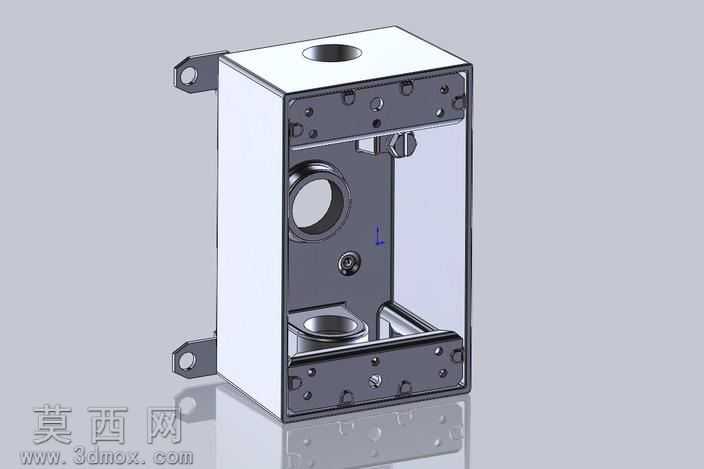

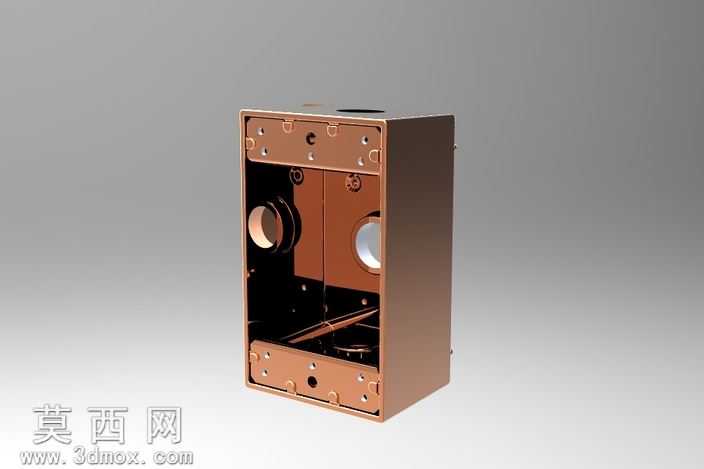

本作品为单联防风雨电源插座防护盒的三维建模作品，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械钣金件与机加工件的设计规范，还原产品真实生产的工艺逻辑。建模过程中优先搭建整体装配基准框架，先完成盒体主腔体的基础轮廓绘制，通过拉伸、切除、薄壁特征生成盒体的主体承载结构，针对盒体侧面的安装固定耳，采用钣金法兰特征配合安装孔位阵列实现，保证安装孔的同轴度与位置公差符合户外电气安装的通用标准。针对盒体正面的插座安装面板区域，通过多步切除特征预留不同规格的插座适配孔位，孔位边缘做工艺倒角处理，避免实际装配时割伤线缆绝缘层；盒体内部的走线槽、接线端子固定柱采用凸台拉伸与筋特征组合构建，筋位厚度均匀设置为1.5mm，既保证结构强度又避免注塑或钣金加工时出现缩痕、变形问题。盒体上下端的线缆进出孔位，设计了配套的密封压盖安装位，预留密封胶圈的放置槽，通过环形凹槽特征保证密封件安装后不会移位，实现防风雨的密封防护效果。材质与渲染阶段，盒体主体外壳赋予哑光白色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数模拟户外耐候PVC的真实质感，内部金属安装支架赋予镀锌钢板材质，添加细微的金属颗粒纹理与轻微做旧效果，还原金属配件的真实表面状态；渲染时采用柔和的工作室环境光，搭配主辅双光源设置，主光源从斜上方45度投射，突出盒体的结构轮廓与面板的孔位细节，辅光源从侧下方补光，消除腔体内部的暗部死黑，清晰展现内部的接线固定结构。设计思路上围绕户外用电的防护需求展开，整体采用半开放框架搭配密封面板的结构，既保证插座安装后的操作便利性，又通过盒体的遮挡结构实现防雨淋、防灰尘的防护效果，侧面的安装耳采用外凸式设计，无需拆开盒体即可完成墙面固定安装，降低现场施工的操作难度；所有边角位置均做R2圆角过渡处理，避免尖锐边角造成安装划伤，整体结构紧凑，适配标准单联电源插座的安装尺寸，可直接用于户外墙面、设备外壁的电源插座防护场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整盒体尺寸、孔位规格，适配不同型号的插座产品。
