1英寸管径适配11mm导轨瞄准镜安装夹具

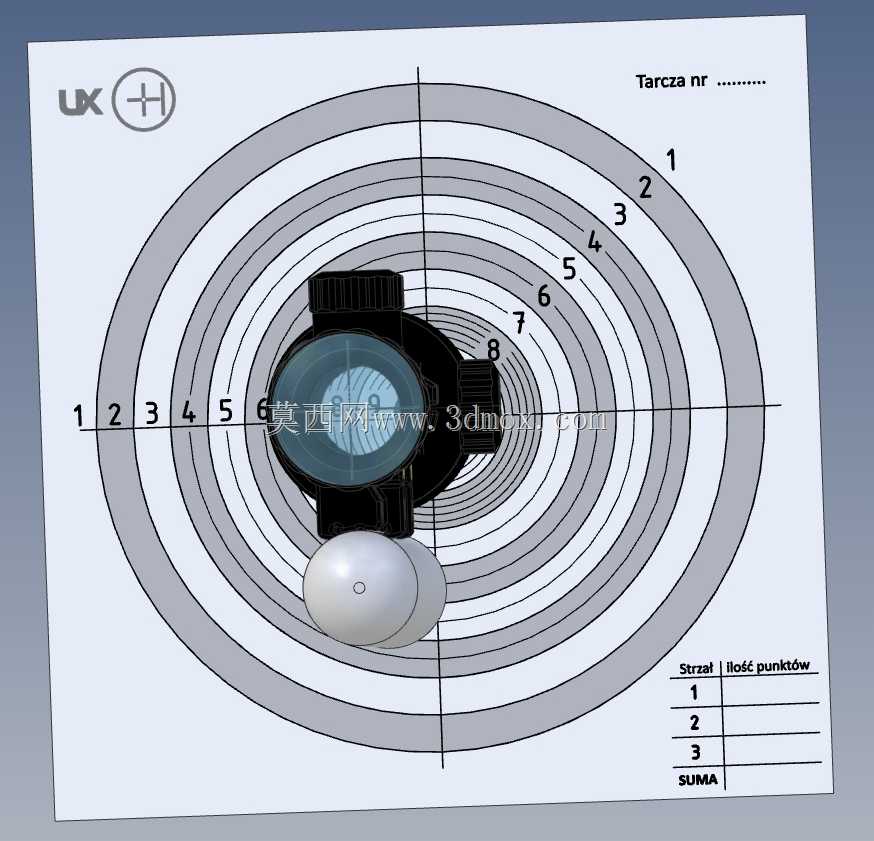

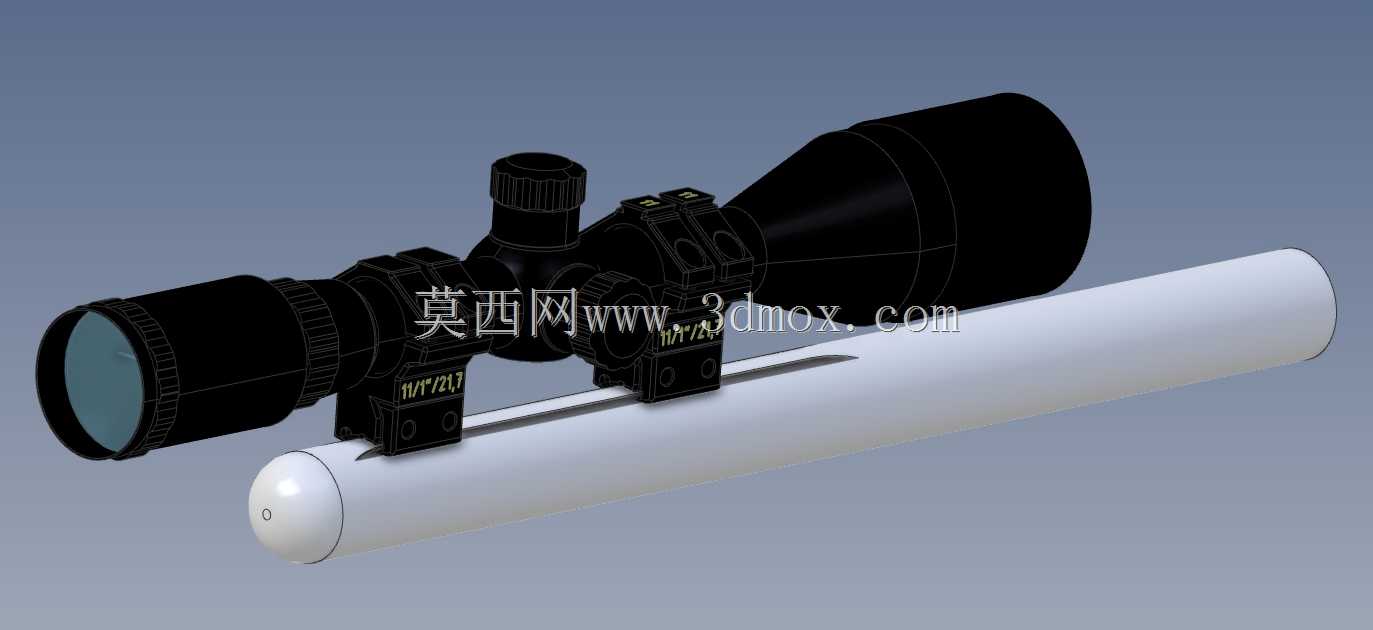

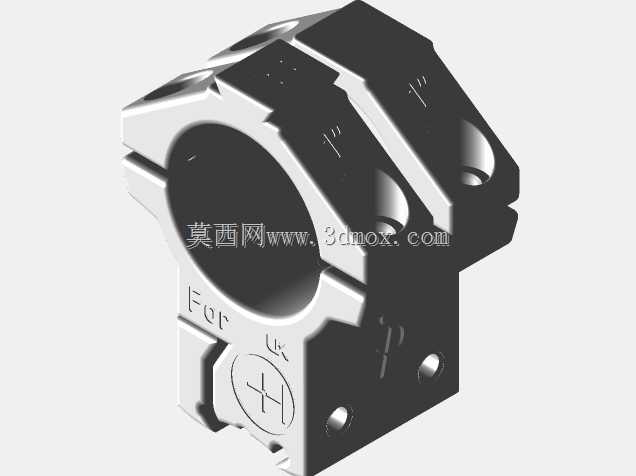

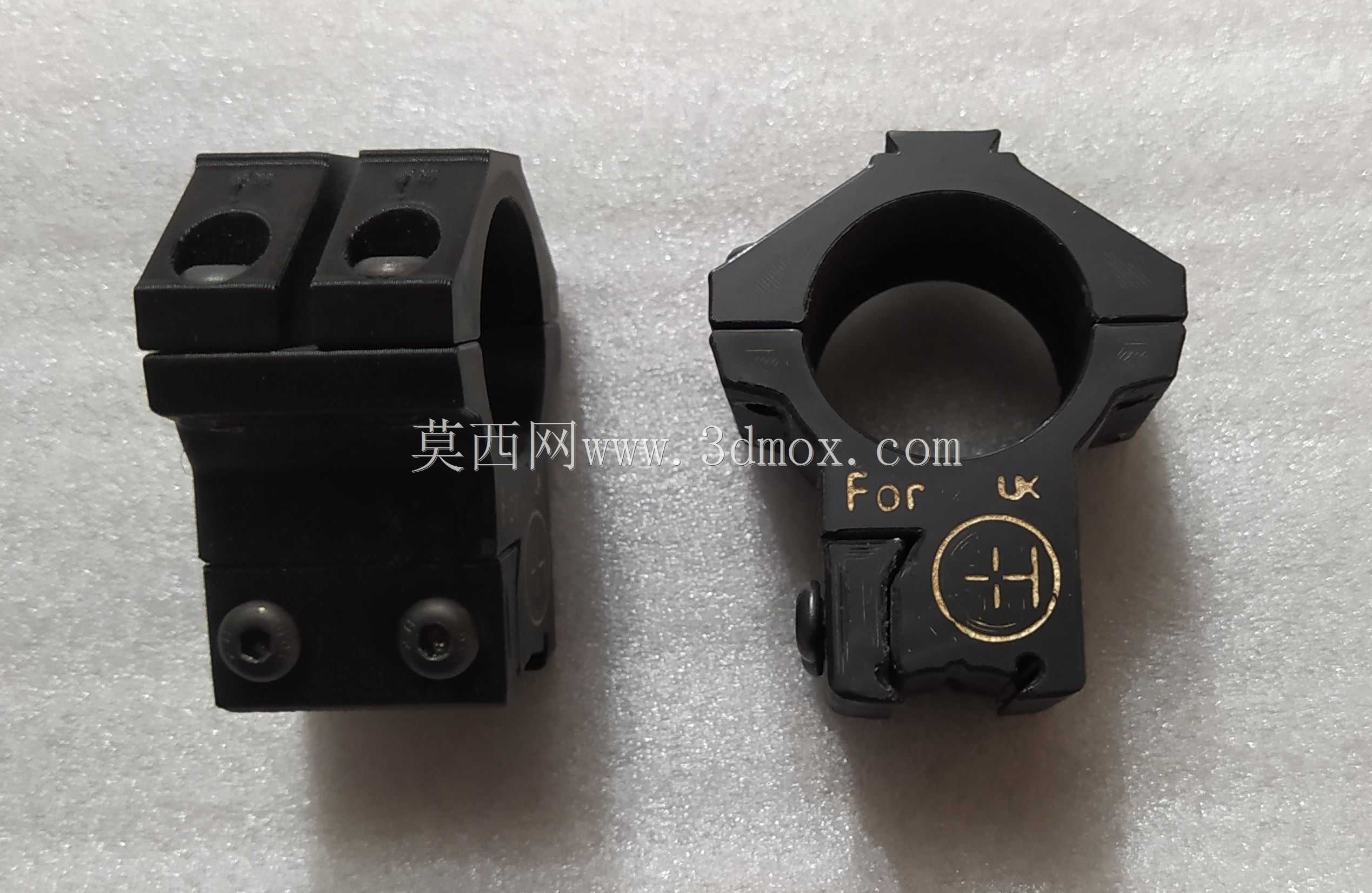

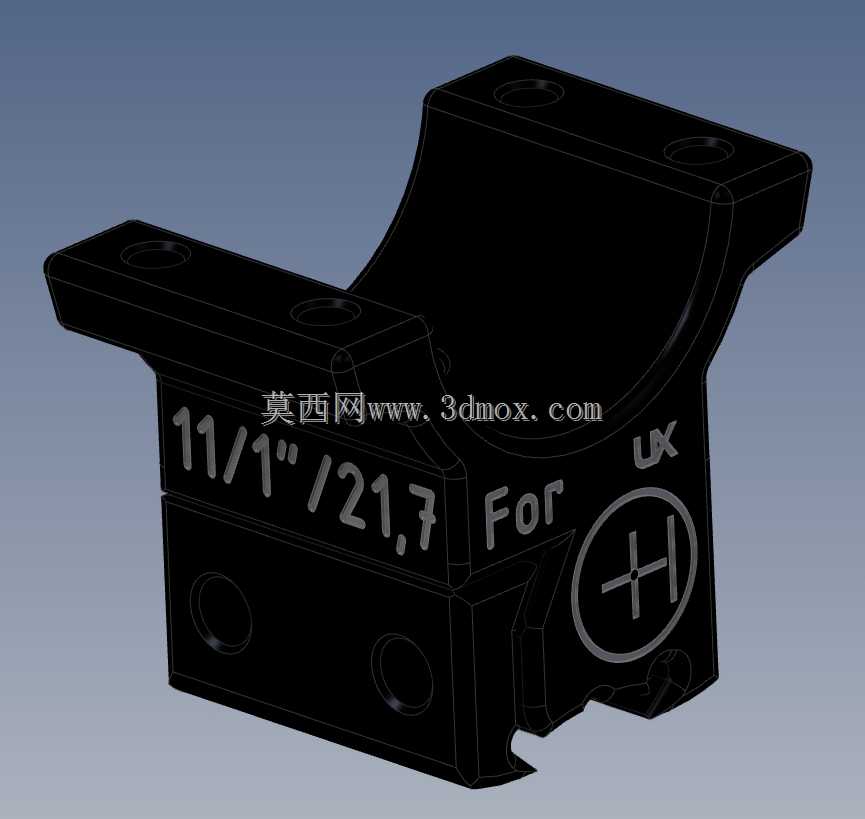

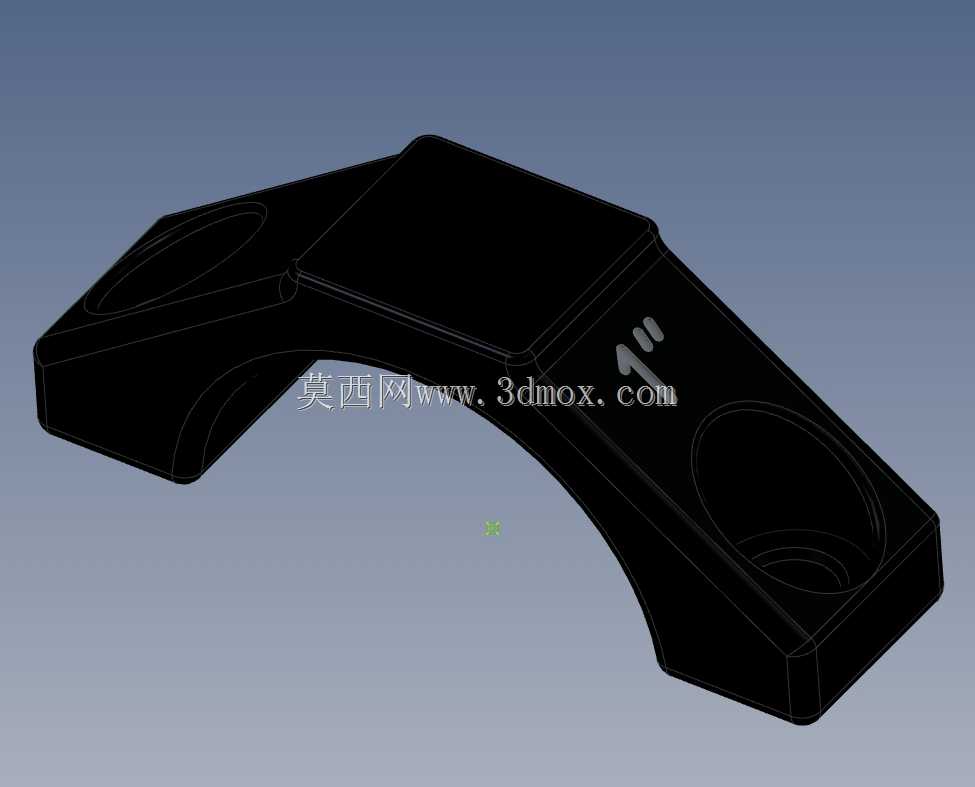

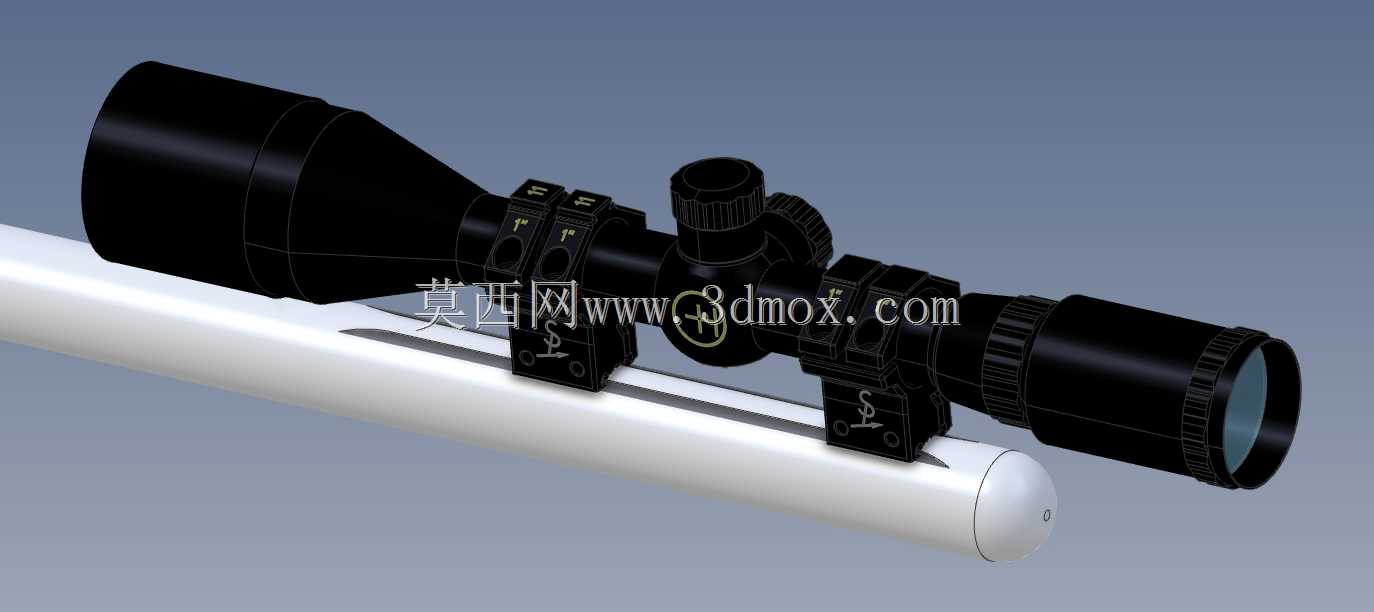

这款适配夹具主要应用于户外光学瞄准设备的安装固定场景，是连接1英寸管径光学瞄准镜与11mm宽度标准导轨的核心转接部件，广泛适配各类采用11mm燕尾导轨设计的射击器材、观测设备支架，解决不同规格光学配件与安装基座的尺寸匹配问题，保障光学设备在使用过程中的安装稳定性与定位精度。从实际用途来看，该夹具承担着光学瞄准镜的承重、定位与锁紧功能，能够将外径为1英寸的瞄准镜镜身牢固夹持在11mm宽度的导轨上，避免设备在受冲击、振动的使用场景下出现移位、松动，保证瞄准基线的稳定，提升观测与瞄准的精度可靠性。在功能特性上，夹具采用分体式夹持结构设计，镜身夹持端设置双螺栓锁紧结构，通过对称布置的锁紧螺丝施加均匀的夹持力，既能够保证对1英寸镜身的抱紧力度，又可避免局部压力过大损伤镜身表面；导轨连接端采用适配11mm导轨的卡槽结构，配合侧边锁紧机构，可快速完成在导轨上的安装、位置调整与拆卸，同时卡槽内侧做了防滑咬合设计，锁紧后可杜绝夹具沿导轨方向的窜动。设计思路上，整体围绕高可靠性、快装快调、适配性强的核心需求展开，外形采用棱角分明的刚性结构设计，在保证结构强度的前提下尽可能压缩整体高度，控制光学设备的安装高度，降低瞄准基线高度差，提升使用时的人机适配性；夹持孔做了同轴度精度控制，保证安装后瞄准镜光轴与导轨方向的平行度，减少后续校准调整的工作量。外形尺寸与安装边界方面，该夹具适配的镜身直径严格匹配1英寸标准管径，导轨卡槽完全适配11mm宽度的标准燕尾导轨，整体高度控制在21.7mm范围内，安装后不会过多突出导轨表面，横向宽度控制在合理区间，相邻安装的其他配件不会出现干涉问题；锁紧螺栓采用标准内六角接口，可使用通用工具完成锁紧操作，安装时无需额外定制专用工具，在户外场景下也可快速完成拆装调整。夹具整体采用高强度硬质材料制作，表面做哑光黑色处理，既具备足够的结构强度承受使用过程中的冲击载荷，又可避免表面反光干扰观测使用，所有边角都做了钝化处理，避免安装调整过程中划伤操作人员或设备表面。
