RC1/8比例遥控越野车减震器Pro/E三维模型

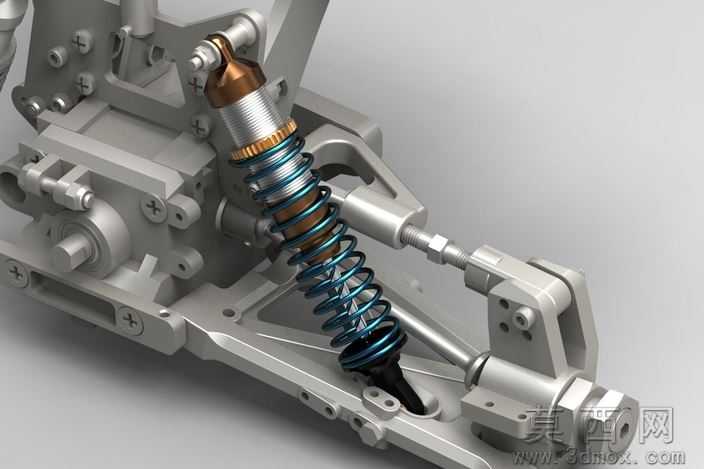

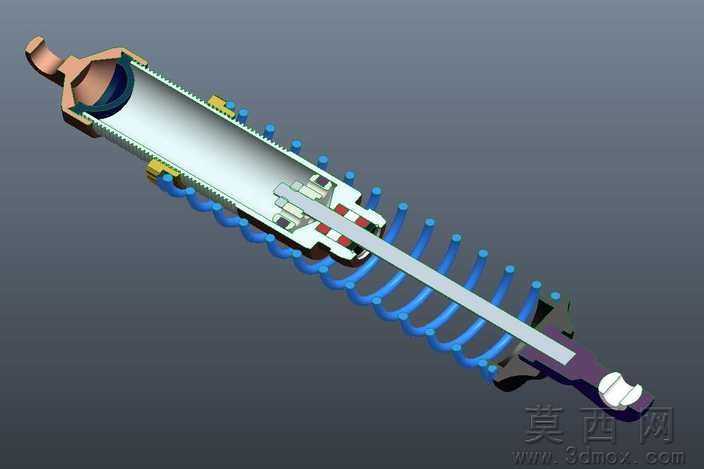

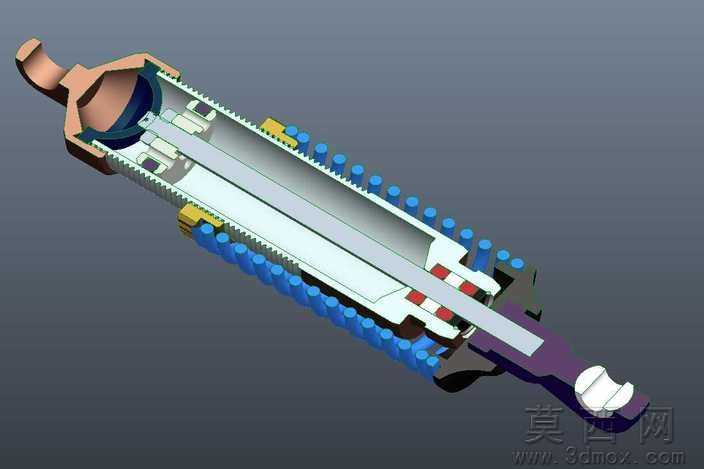

本模型为1/8比例遥控越野车型配套的减震器总成三维设计成果，建模阶段以真实越野RC车型的减震性能需求为核心基准，首先完成核心零部件的参数化草绘：先绘制减震器上安装吊耳的定位轮廓，确定与车架连接的销轴孔位公差，再依次绘制阻尼筒筒体、多级螺旋弹簧、下安装摇臂连接座、阻尼调节端盖的基础截面，通过拉伸、旋转、扫掠等基础特征完成单个零件的实体建模，过程中对弹簧的螺距渐变参数做了专项定义，匹配越野车不同行程下的弹力变化需求，同时对阻尼筒内壁的油液通道做了简化结构建模，还原真实减震器的阻尼作用逻辑。参数设计层面，严格遵循1/8缩放比例设定各部件尺寸：减震器总行程设定为22mm，对应真实越野车176mm的减震行程，弹簧线径1.2mm、中径8mm，预压量设定为3mm，上下安装点的中心距在自由状态下为68mm，各连接销轴的直径统一为3mm，匹配市面主流1/8越野RC车型的安装孔位标准，所有配合面均预留0.1mm的装配间隙，符合3D打印与小批量试制的公差要求。渲染材质环节，针对不同零部件做了差异化材质赋予：阻尼筒主体采用6061铝合金磨砂金属材质，表面添加细微的车削纹理还原加工质感，螺旋弹簧采用弹簧钢烤蓝材质，呈现蓝黑渐变的金属光泽，安装吊耳与连接座采用锌合金镀铬材质，阻尼调节旋钮采用铜质抛光材质，橡胶防尘套采用哑光黑色软胶材质，场景内搭配同比例的RC车架安装位结构做展示，打光采用45度侧方硬光，突出金属部件的轮廓反光与结构层次感，清晰展现各部件的装配关系。结构原理层面，完整还原了液压弹簧复合减震的工作逻辑：当车轮受到地面冲击时，下连接座带动阻尼筒活塞杆向上运动，压缩螺旋弹簧存储冲击能量，同时阻尼筒内部的液压油通过活塞上的细小阻尼孔流动，将冲击动能转化为油液的热能耗散，弹簧回弹过程中阻尼结构同样提供反向阻尼，避免弹簧反复弹跳，模型中可清晰看到弹簧与阻尼筒的同轴装配结构、上下吊耳的铰接结构、阻尼调节端的锁紧结构，完整呈现减震器的受力传递路径。软件兼容层面，模型原始文件采用Pro/Engineer Wildfire5.0版本创建，所有特征保留完整参数可编辑，同时导出了STEP、IGES两种通用三维格式，可兼容SolidWorks、UG NX、Catia、Fusion360等市面主流三维设计软件，导入后不会出现特征丢失、曲面破面等问题，可直接用于装配干涉检查、工程图导出、运动仿真等后续工作。研发教学应用层面，该模型可用于RC遥控车改装爱好者的配件定制参考，通过调整弹簧参数、阻尼孔尺寸匹配不同越野路况的性能需求，也可作为高校机械设计专业的液压减震结构教学案例，帮助学生理解弹簧阻尼复合减震的工作原理，同时可用于3D打印定制非标减震配件，适配个性化改装的RC车型，也可作为机械类专业三维建模课程的实操练习案例，训练参数化建模、装配体配合、材质渲染的相关技能。
