嵌入式设备安装用钣金承载固定支架

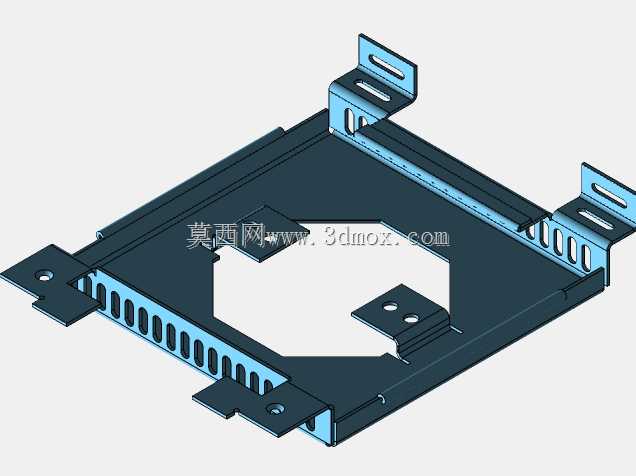

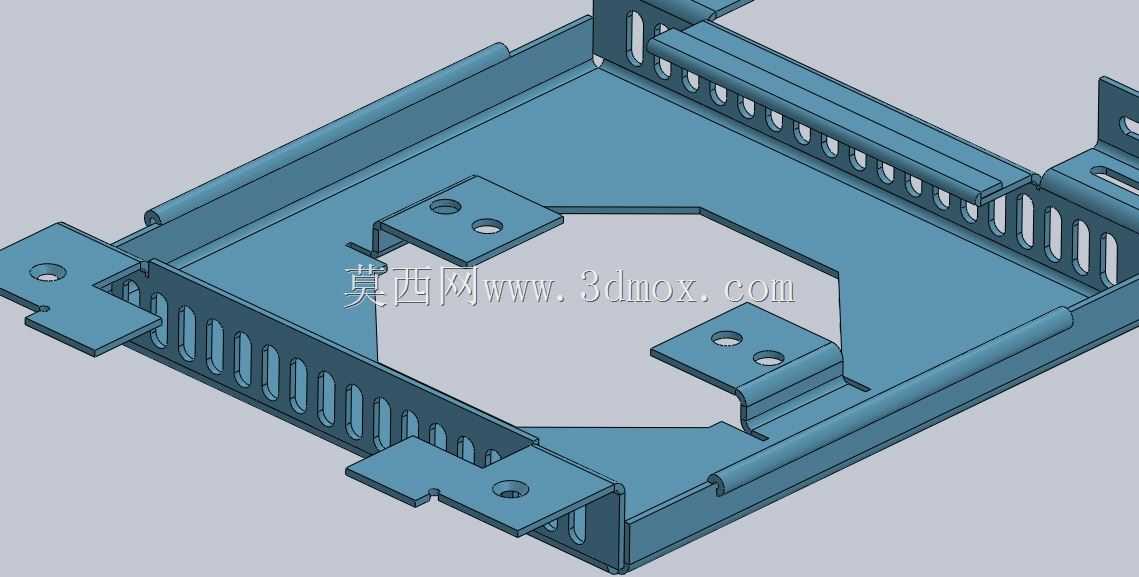

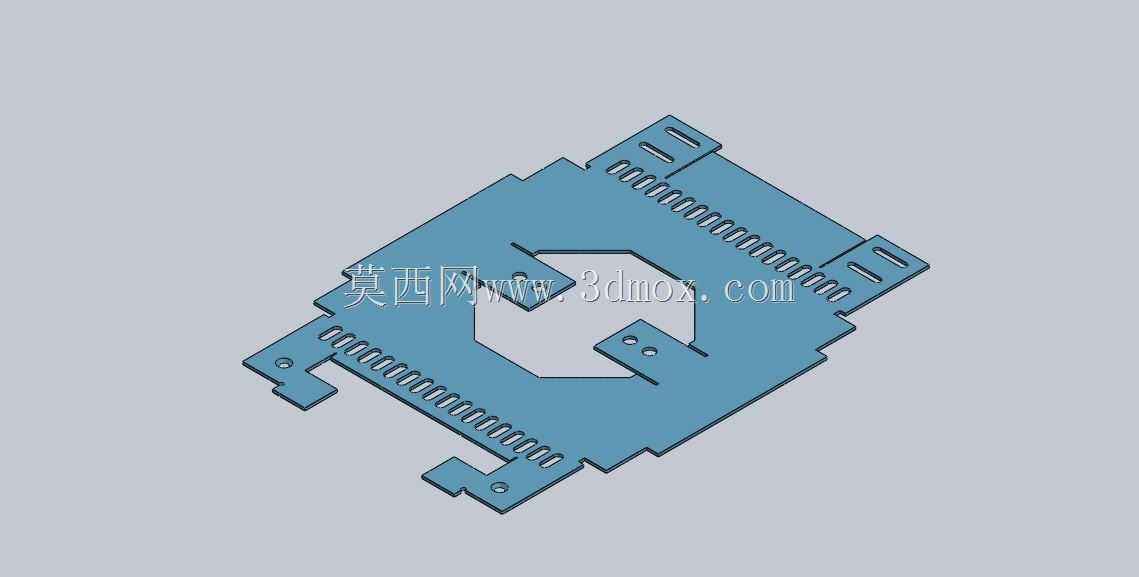

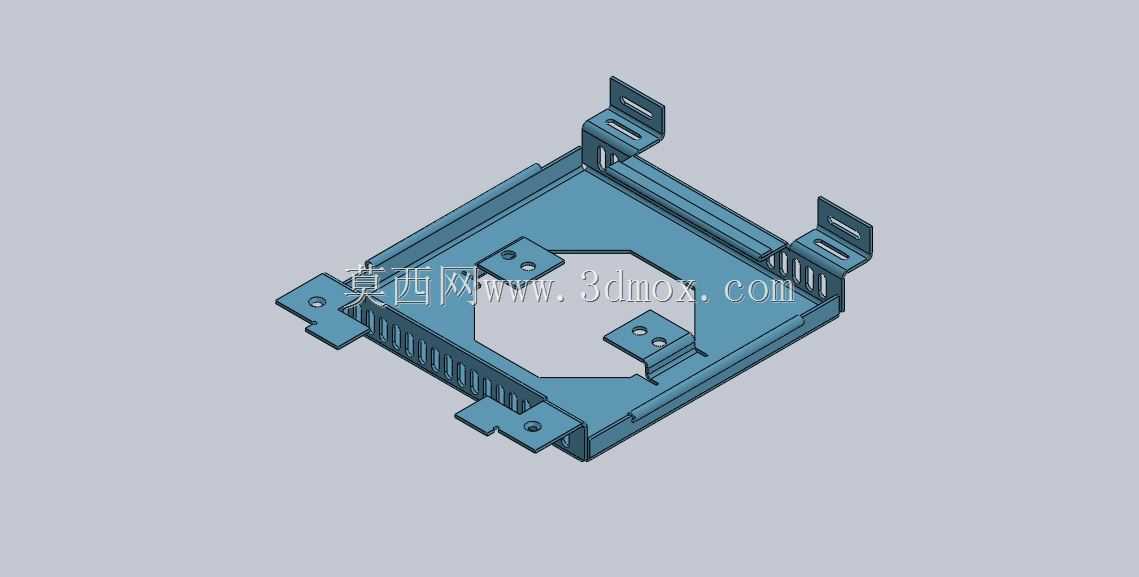

这款钣金承载固定支架主要面向嵌入式工业电子设备、小型工控模块、车载控制单元的内置安装场景，是设备内部实现核心板卡、功能模块定位承载与防护的关键结构件，日常应用在工业控制盒、通讯中继设备、车载电子终端、小型检测仪器的内部装配环节，替代传统的塑料支撑结构，解决狭小设备腔体内模块固定不稳、散热不畅、接地连续性不足的常见问题。从实际用途来看，该支架作为设备内部的承载基底，一方面为核心功能电路板、转接模块提供稳定的安装定位基准，避免设备在运输、运行过程中受振动冲击出现板卡移位、接插件松脱的问题，另一方面通过钣金自身的金属导电特性，实现内部模块的统一接地，降低电磁干扰对设备信号传输的影响，同时支架上预留的通风开槽结构，能够引导设备内部空气流动，带走功能模块运行产生的热量，避免局部积热导致的元器件性能衰减。在功能特性设计上，支架采用一体化折弯成型的钣金工艺，整体为带围边的槽型承载结构，底部预留的异形镂空区域，既可以避让板卡上凸起的高尺寸元器件，减少支架整体的安装占用空间，也能为板卡底部的焊接点预留安全间隙，避免装配过程中出现短路风险；支架四周延伸出的带孔安装耳，分别对应不同方向的固定点位，既可以通过螺丝将支架锁紧在设备外壳的内部立柱上，也能通过安装耳上的长圆孔实现装配位置的微调，抵消外壳加工带来的尺寸公差；支架内侧凸起的两个带孔安装柱，是核心板卡的直接固定位，柱体高度经过精准计算，确保板卡安装后与支架底面保持足够的安全距离，同时柱体上的螺纹孔采用压铆工艺加工，无需额外搭配螺母即可完成板卡的快速锁附，提升装配效率。设计思路上，这款支架完全围绕紧凑化设备的内部装配需求展开，摒弃了多余的冗余结构，所有折弯边都做了内翻边处理，既提升了支架整体的结构强度，避免薄钣金受力出现变形，也能消除钣金裁切产生的锐边，防止装配过程中划伤操作人员或者损坏线材；侧边均匀排布的梳状开槽，一方面是为了给板卡外接的线材提供走线路径，方便线材从支架侧面引出连接到外部接口，另一方面也能进一步提升支架的散热能力，让板卡侧面的热量能够快速通过开槽散出。从安装边界来看，支架整体为方正的槽型结构，外轮廓尺寸适配常见的100mm见方的小型设备腔体，安装耳向外延伸的尺寸控制在10mm以内，不会额外占用过多的设备内部空间，所有固定孔位的孔径都适配M3规格的装配螺丝，能够和行业内通用的五金配件直接匹配，无需单独定制紧固件；支架的整体高度控制在15mm左右，既能够容纳板卡上高度10mm以内的凸起元器件，也不会因为支架过高导致设备整体厚度增加，完全符合小型嵌入式设备紧凑化、轻量化的设计趋势。
