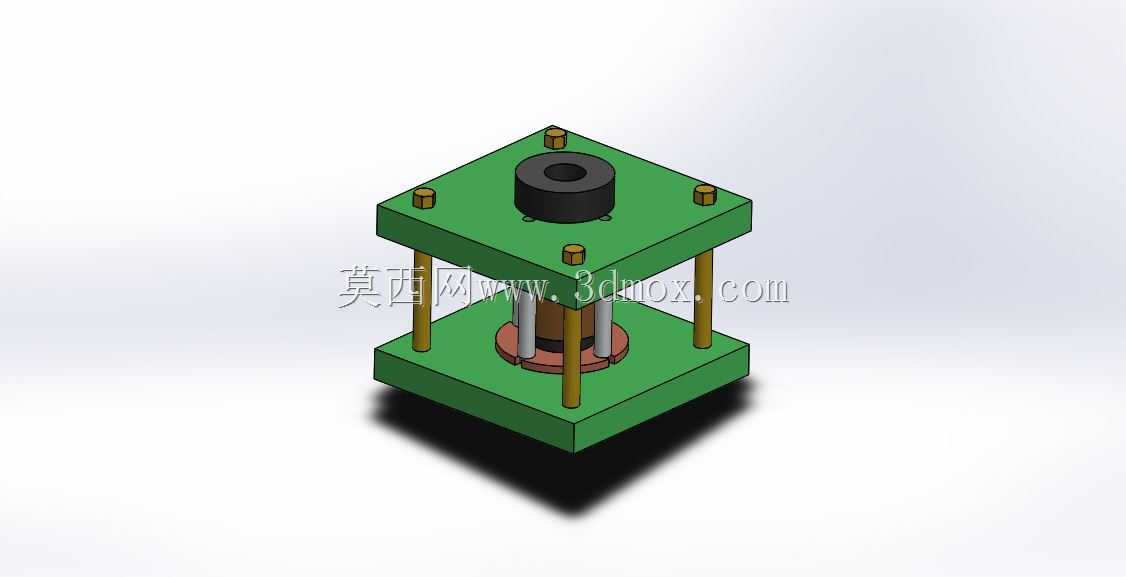

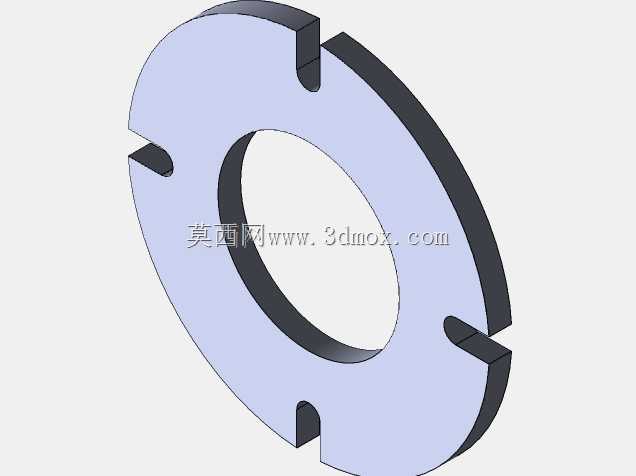

四柱导向立式压装夹具装配结构

该款四柱导向立式压装夹具，主要应用于机械零部件装配环节的小吨位压装、压合、铆接工序，常见于五金零件组装、小型轴承压入、衬套装配、电子元器件引脚压接等生产场景，可适配手动压机、小型气动压机、小吨位液压机的配套安装使用，能够为压装作业提供稳定的定位基准与均匀的下压力传导路径，避免压装过程中工件偏斜、压装力不均导致的零件损伤或装配精度不达标问题。

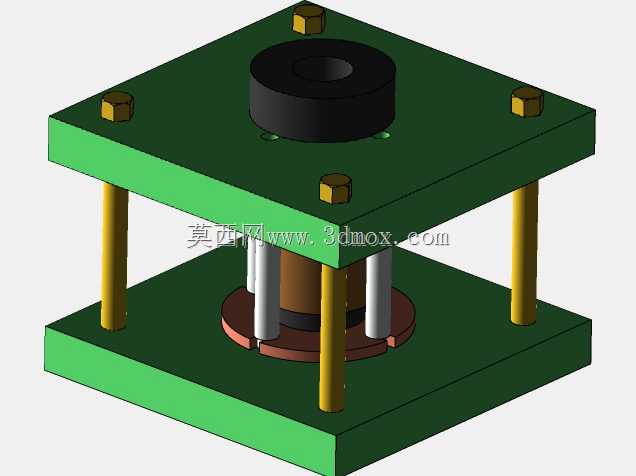

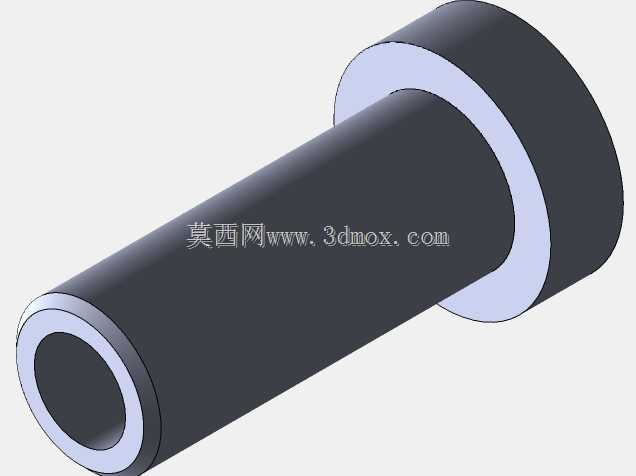

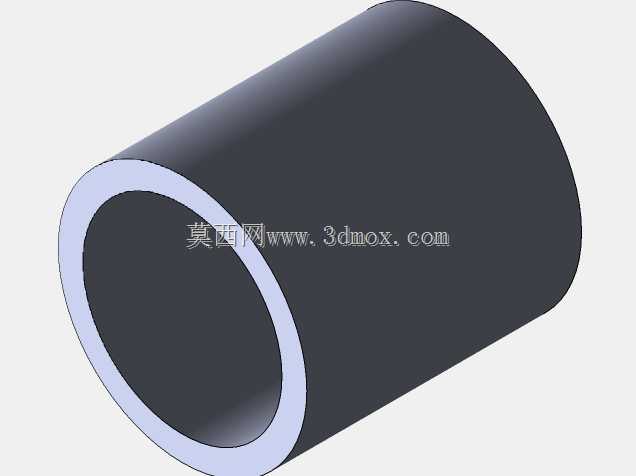

从功能特性来看，该夹具采用上下双层板式承载结构搭配四根对称布置的导向立柱，上模板可沿立柱做垂直方向的精准直线往复运动，导向立柱配合导套结构能够将上下模板的平行度误差控制在极小范围内，保证压头与下方定位工位的同轴度，压装过程中不会出现侧向偏移。上模板中心位置设置有标准压头安装座，可根据不同压装需求快速更换适配的压头组件，下模板中心区域预留了工件定位安装位，可根据待加工工件的外形定制定位块、夹紧件，实现不同规格工件的快速装夹，四根立柱上配套的限位结构还可控制压头的下行行程，避免过压损伤工件。

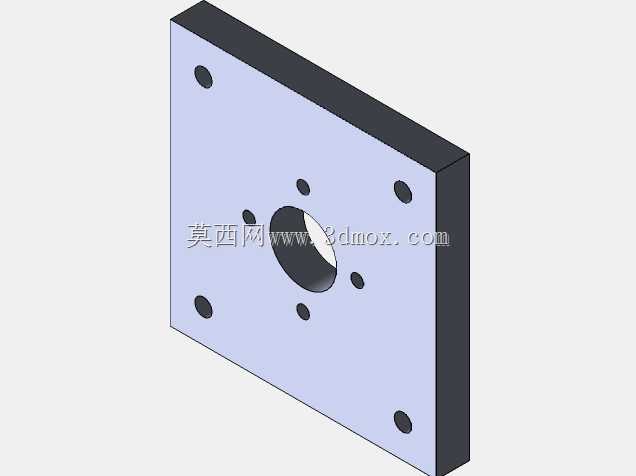

在设计思路上，这款夹具优先考虑了压装作业的稳定性与通用性，整体采用对称式布局，受力分布均匀，压装时的反作用力可通过四根立柱均匀传导至下模板，不会出现局部应力集中导致的结构变形。上下模板采用平整的板式结构，既保证了足够的结构刚性，又预留了充足的安装拓展空间，可根据实际生产需求加装工件夹紧气缸、定位销、出料辅助结构等附加组件。导向立柱选用耐磨材质搭配润滑结构，长期往复运动也能保持稳定的导向精度，降低日常维护的频次。

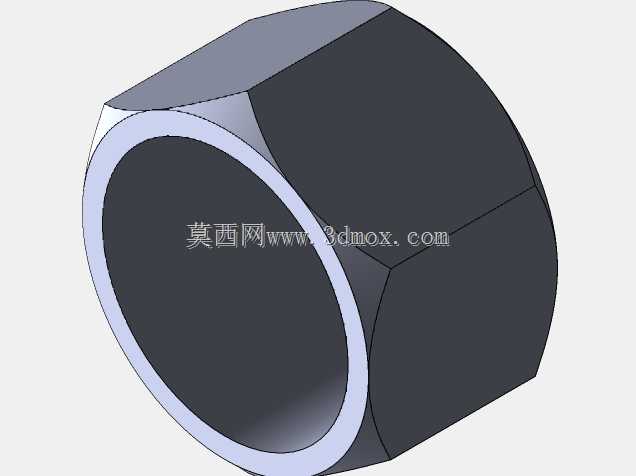

从安装边界来看，该夹具整体为方正立式结构，占地尺寸紧凑，可直接通过下模板的安装孔固定在压机工作台面，安装时只需保证夹具中心与压机压杆中心同轴即可完成调试，不需要复杂的对位调整。上下模板之间的开模行程可适配高度在一定范围内的各类压装工件，既可以满足小型扁平类零件的压装需求，也能适配带一定高度的组件压合作业，整体结构拆装便捷，日常更换工件、调整压装参数的操作门槛较低，适合中小批量多品种的装配生产场景使用，能够有效提升压装工序的装配一致性，降低人工对位压装的不良率，减轻操作人员的作业强度。
