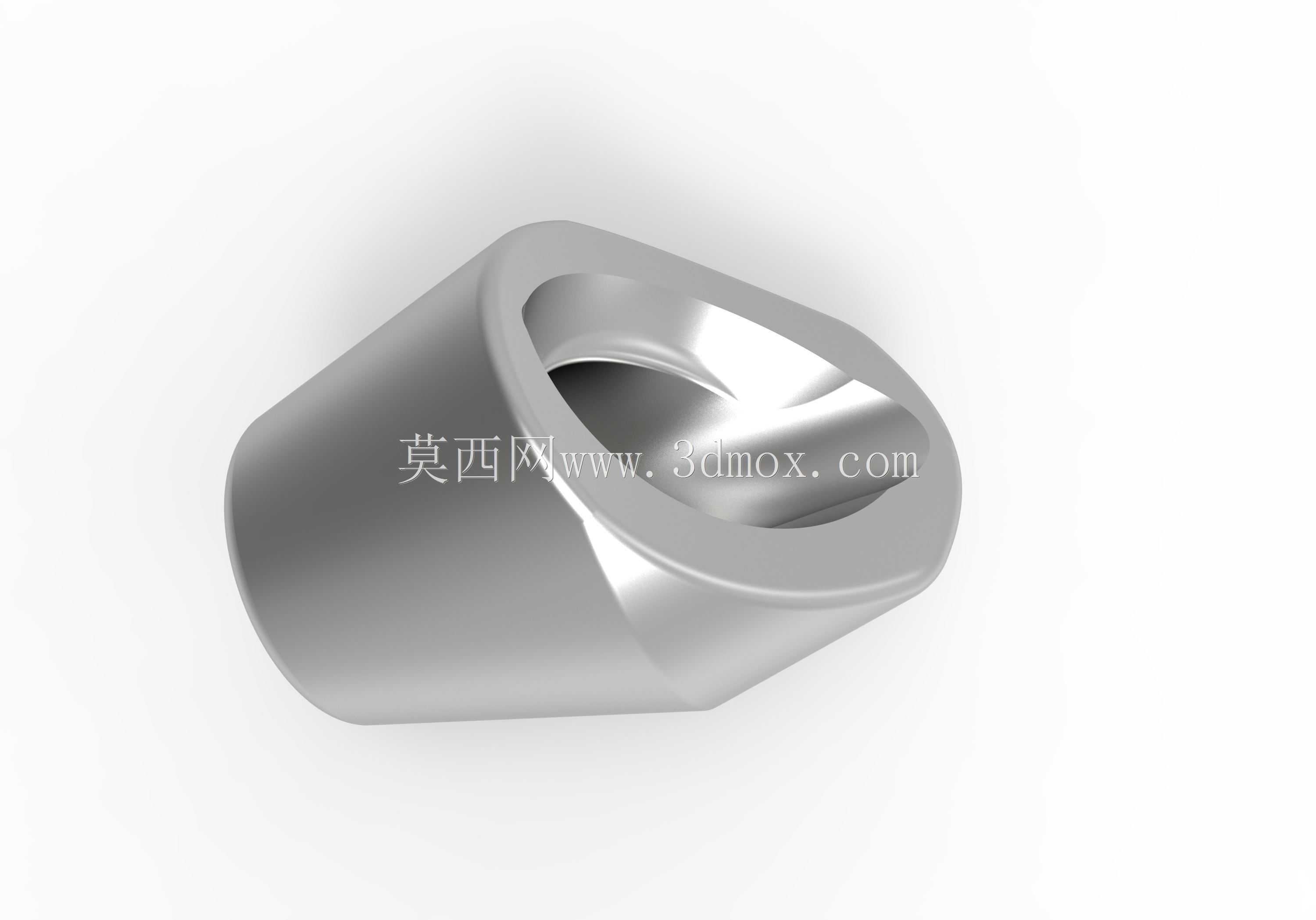

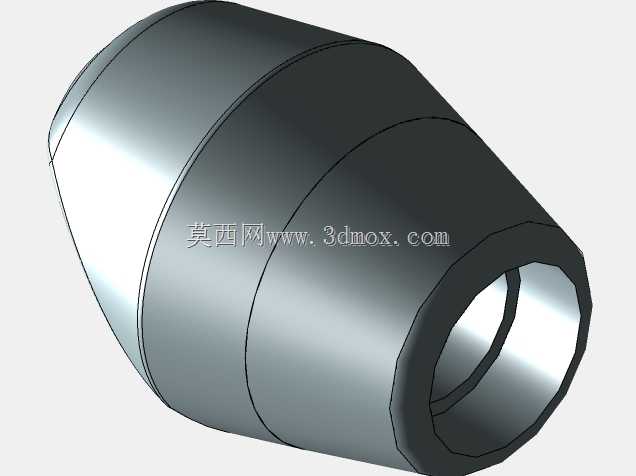

3/4承插焊对接支管台弯头结构

这款3/4规格的承插焊对接支管台弯头，是工业管道系统中用于支管引出连接的核心承压管件，主要应用在石油化工、电力冶金、市政给排水、暖通空调、燃气输送等行业的压力管道布设场景中，解决主管路侧向引出小口径支管的连接需求，替代传统开孔焊接后补强的复杂工艺，大幅降低现场施工的焊接难度与管路泄漏风险。在实际管路运行中，该管件承担着介质分流、流向转向的双重作用，可适配水、蒸汽、油品、腐蚀性化工介质等多种流体的输送工况，在高压、高温的管路环境下也能保持稳定的结构强度与密封性能，避免支管连接位置出现应力集中、焊缝开裂等常见管路故障。从产品功能特性来看，该弯头采用承插焊与对接焊结合的连接结构，主管连接端为适配主管外壁的弧形贴合面，安装时可紧密贴合在主管开孔位置，承插结构可让支管端部插入管件内腔定位，对接焊结构则保证焊缝的熔深与连接强度，相比普通螺纹连接的支管接头，焊接式结构的密封可靠性更强，承压能力更高，可适配更高压力等级的管路系统。产品的内腔采用平滑圆弧过渡设计，可大幅降低介质流经时的局部阻力，减少管路系统的压力损失，避免介质在转角位置形成涡流、积滞，降低管路内杂质沉积、介质冲刷腐蚀的概率，有效延长管路系统的整体使用寿命。在设计思路上，这款管件充分考虑了现场安装的操作便利性与长期运行的结构可靠性，整体外形采用紧凑的斜向弯头结构，在实现90度以内流向转向的同时，尽可能压缩安装占用的空间，适合管路排布密集、安装空间受限的场景。管件的壁厚根据3/4管径对应的承压等级做了均匀化设计，在弧形贴合面位置做了局部加厚处理，抵消主管开孔带来的强度削弱，无需额外加装补强板即可满足管路的强度要求，所有转角位置都做了圆弧过渡处理，避免加工与安装过程中出现应力集中点，焊接端预留了标准的焊接收缩余量，保证现场焊接完成后管路的尺寸精度符合安装要求。在外形尺寸与安装边界方面，该管件的接口通径为3/4英寸，主管贴合面的弧度适配对应规格的主管外径，整体轴向长度、径向突出尺寸都控制在紧凑范围内，安装时仅需在主管对应位置开出匹配内径的圆孔，将管件弧形面贴合在主管外壁定位后，沿接缝处完成环向焊接，再将支管插入承插端口完成焊接即可，安装过程无需复杂的工装定位，焊接完成后焊缝位置便于做无损检测与防腐处理，后期运维过程中也可直接对该位置做壁厚检测与维护，大幅降低管路系统的后期运维成本。
