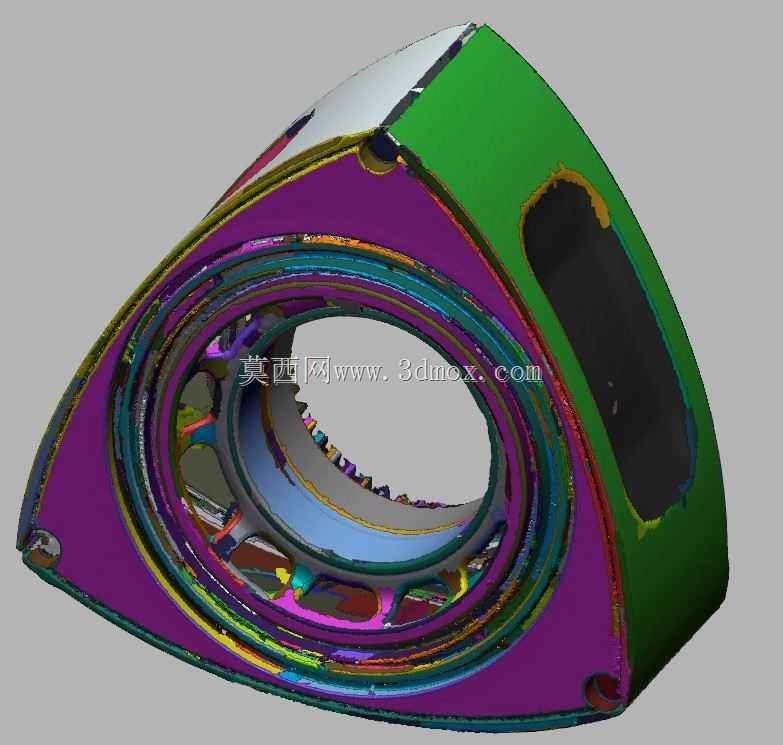

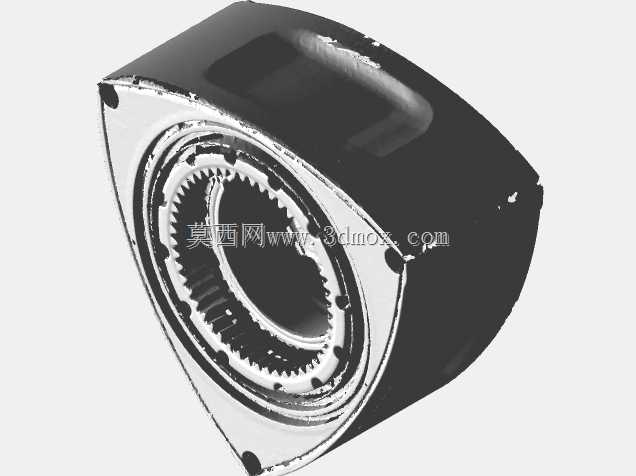

马自达RX7转子发动机三角活塞扫描逆向模型

本次呈现的三角转子结构，是转子发动机实现动力输出的核心运动部件，其应用场景完全围绕汪克尔式转子发动机的动力循环需求展开，可覆盖民用性能车动力改装、小型航空动力适配、无人机动力系统研发、转子发动机教学教具开发等多个领域，是替代传统往复式活塞发动机核心做功部件的特殊结构件。作为转子发动机内唯一持续做行星运动的核心零件，该三角转子承担着密封燃烧室、分隔进气压缩做功排气三个工作腔、传递输出扭矩的核心作用，运转过程中三个弧面始终与缸体型线保持贴合，配合端封、角封结构完成三个独立工作腔的容积变化，以此实现四冲程循环的连续运转，相比传统往复式活塞，其无需曲柄连杆机构即可将燃烧膨胀力直接转化为输出轴扭矩，运动惯量更低、高转动力输出特性更顺畅。从功能特性来看，该逆向扫描还原的转子结构完整保留了原厂件的所有功能特征：三个弧面的凹陷燃烧室凹坑深度、弧面轮廓度完全匹配原厂缸体的型线设计，可保证运转过程中三个工作腔的密封间隙控制在合理范围，避免出现窜气、压缩比不足的问题；中心的内齿圈安装位、偏心轴配合孔的位置精度与轮廓边界完全还原原厂设计，可保证转子与偏心轴、相位齿轮的啮合精度，避免运转过程中出现干涉、打齿的故障；侧面的密封片安装槽、角封安装孔的深度与宽度完全匹配原厂密封件尺寸，可直接适配标准规格的转子密封配件，无需二次修配即可完成组装。从设计思路来看，该扫描模型完全基于量产装车的原厂转子实物逆向获取，完整保留了原厂件的轻量化设计特征：转子非受力区域的减重空腔、弧面的壁厚分布都经过原厂动平衡优化，可保证转子在万转以上的高转速工况下保持运转平稳性，不会出现偏心震动的问题；三个角部的定位销孔位置经过精准还原，可保证角封在热胀冷缩工况下始终保持正确的贴合位置，避免高温工况下出现密封失效。从安装边界来看，该转子的外形轮廓完全匹配13B系列转子发动机的缸体型腔尺寸，三角转子的最大回转半径、中心孔与三个弧面的偏心距、转子整体厚度都与原厂量产件保持一致，安装时可直接适配对应型号的前后端盖、偏心轴、相位齿轮组件，无需对缸体或周边附件做任何改装即可装入，转子侧面的润滑油道开孔位置完全对齐端盖的油道出口，可保证运转过程中密封片、角封位置得到充分的润滑冷却，避免出现高温烧蚀密封件的问题。这类逆向扫描的转子模型，可用于转子发动机的改装方案验证、密封结构优化设计、3D打印教具制作、小型转子动力的改装开发等场景，为转子动力的民用化、小型化研发提供精准的实物尺寸参考。
