盖亚FGDS6A100直插式EMI滤波器件

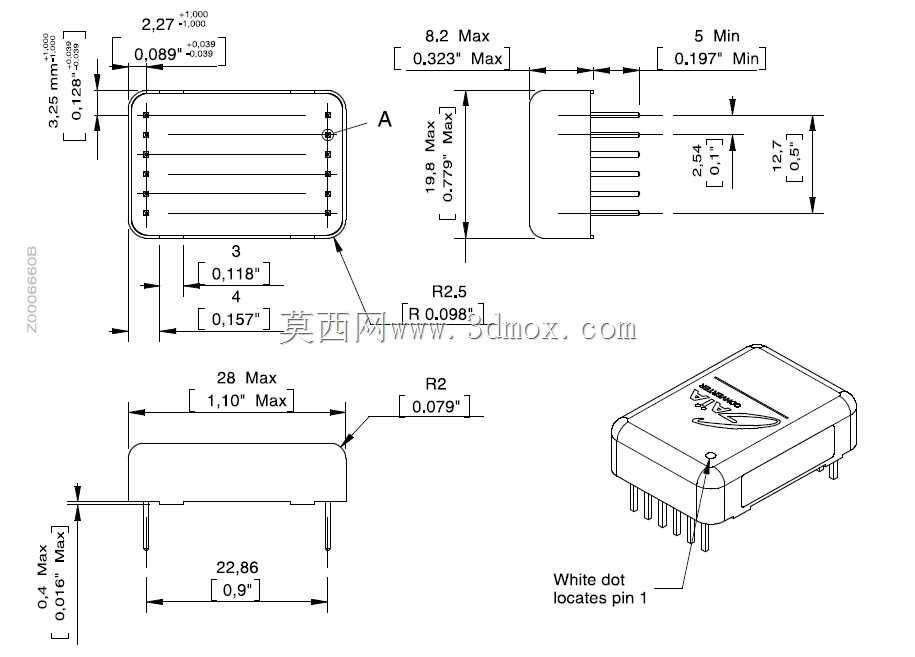

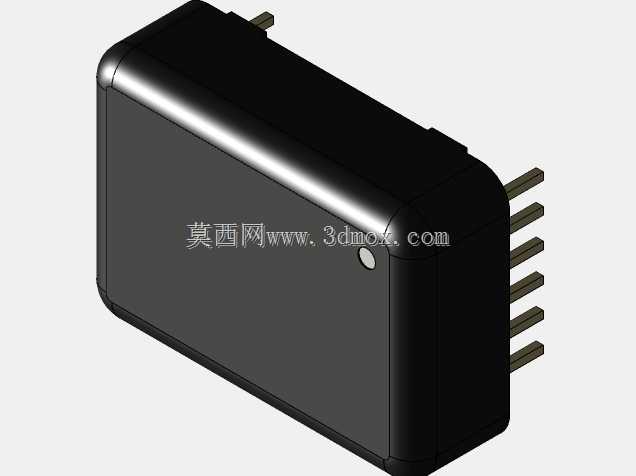

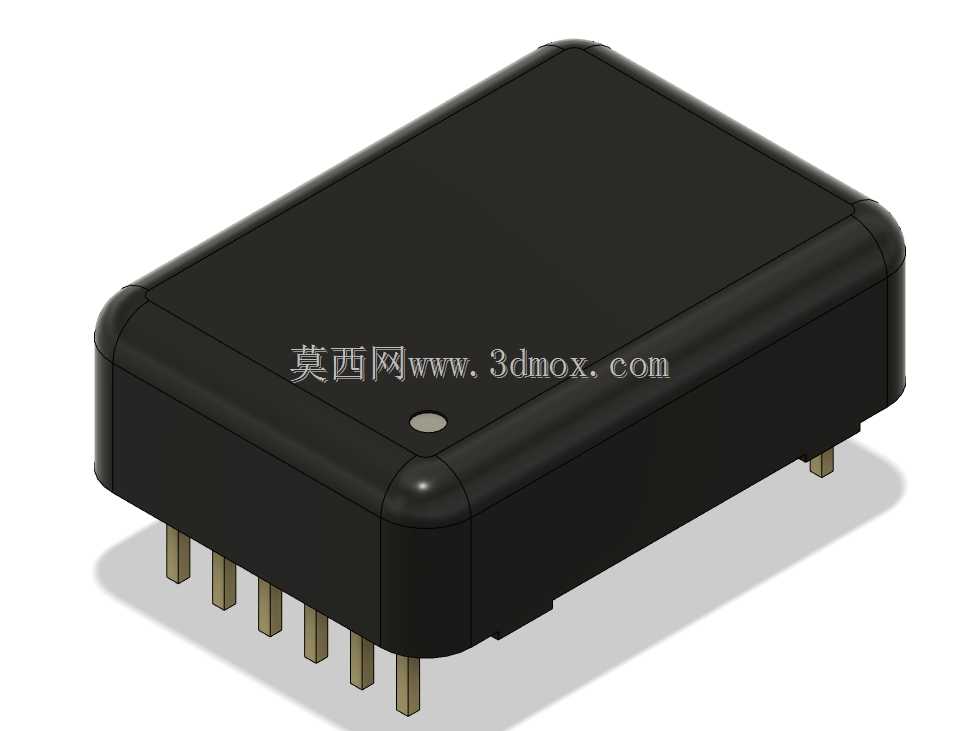

这款EMI滤波器件主要面向低压直流供电场景的电磁兼容防护需求，广泛应用于工业控制板卡、车载电子模块、精密测量仪器、通讯终端设备的供电回路中，能够有效阻隔供电线路上的共模、差模电磁干扰传导，避免外界杂波干扰敏感电路的正常工作，同时抑制设备自身产生的电磁噪声向外传导，满足各类电子设备的电磁兼容设计要求。在实际电路应用中，该器件串联在供电输入端口，可覆盖4.5V至100V的宽电压工作区间，适配6A额定电流的供电回路，对于工业现场的电机启停干扰、电网浪涌杂波、开关电源高频纹波都有良好的滤除效果，能够大幅提升后端敏感电路的工作稳定性，减少设备出现数据误码、采样失真、工作异常的概率。产品设计上采用了全密封塑封外壳结构，外壳边角做圆弧过渡处理，既提升了元件的结构强度，也避免生产装配过程中边角划伤操作人员或相邻线路绝缘层；顶面设置的圆形定位标记点，用于生产插件工序中快速识别引脚方向，防止反向插装导致的电路故障。元件采用直插式引脚设计，引脚采用镀金工艺处理，具备良好的导电性能与抗氧化能力，能够兼容波峰焊、手工焊等常规焊接工艺，焊接后连接可靠性高，可适应-40℃至85℃的工作环境温度范围，满足工业级应用的环境适应性要求。外形尺寸方面，器件本体长宽尺寸为28mm×19.8mm，引脚采用双排对称布局，引脚间距符合常规直插元件的排布规范，在PCB设计时可提前预留对应尺寸的安装空间，引脚伸出本体底部的长度适配常规PCB板厚的插装需求，焊接后元件本体与PCB表面留有微小间隙，既可以避免焊接热量直接传导至器件内部损伤滤波元件，也能够提升焊接后的结构抗震性能，适配车载、工业设备等存在振动的应用场景。外壳采用耐高温阻燃工程塑料注塑成型，具备良好的绝缘性能与阻燃特性，满足电子元器件的安全使用要求，整体结构紧凑，占用PCB安装空间小，便于在高密度布局的电路板上进行排布设计。
