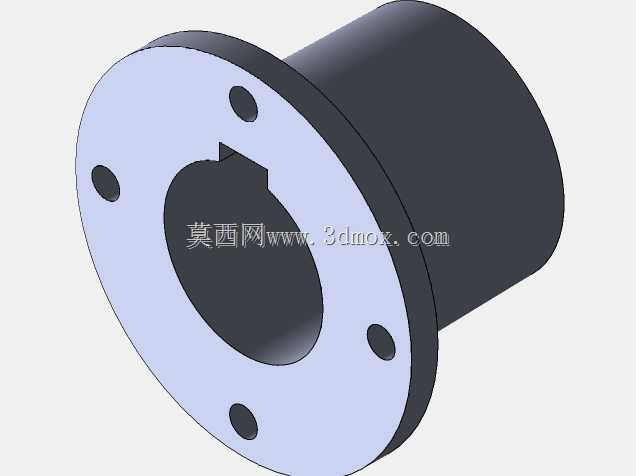

带键槽法兰式布卡锥连接构件

该带键槽法兰式布卡锥构件，是机械传动系统中承担轴系连接、扭矩传递与同轴定位功能的核心配套零件，广泛应用于包装输送设备、轻工纺织机械、中小型机床进给单元、自动化生产线传动模组等需要频繁拆装调整传动副的场景中，能够在不损伤配合轴表面的前提下实现传动部件的快速装拆与精准定心，大幅降低设备运维阶段的拆装调整工时。从实际功能来看，该构件一端采用带安装孔的法兰盘结构，可通过紧固件与带轮、链轮、同步轮等传动执行件的端面紧密贴合，实现周向与轴向的双重固定；另一端的锥面结构可与对应规格的锁紧锥套配合，通过锥面的楔紧效应抱紧穿入内孔的传动轴，配合内孔壁开设的标准键槽，能够在传递额定扭矩时杜绝传动副之间的打滑、偏移问题，同时保证传动件与轴的同轴度误差控制在极小范围内，避免高速运转时产生偏摆振动。在设计思路上，该构件充分考虑了现场装拆的便捷性与长期运行的可靠性：法兰盘上均匀分布的四个安装孔采用通孔设计，适配常用规格的内六角紧固件，安装时无需复杂工装即可完成对位锁紧；内孔键槽采用标准平键槽尺寸设计，可与市面上通用的标准平键直接配合，无需额外定制加工键连接件；锥面的锥度经过反复校核，既保证了足够的楔紧抱紧力，又能在拆卸时通过简单的顶推操作即可实现构件与轴的分离，不会出现长期使用后锈死、抱死难以拆解的问题。从安装边界来看，该构件的法兰盘外径、筒体长度、内孔直径均遵循通用传动件的配套尺寸规范，法兰端面与传动件贴合面的平面度满足传动配合要求，安装时仅需保证传动轴穿入端的表面粗糙度符合配合要求，预留出紧固件的操作空间即可完成装配，无需对周边设备结构做额外改造，能够直接替换同规格的传统胀紧连接构件，适配绝大多数常规轴径的传动连接需求，在中小负载的传动场景中兼具成本优势与性能稳定性。
