小型车库数控铣刨加工设备结构设计

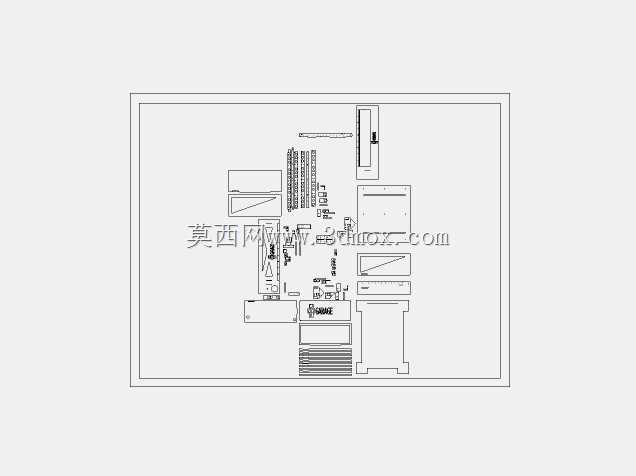

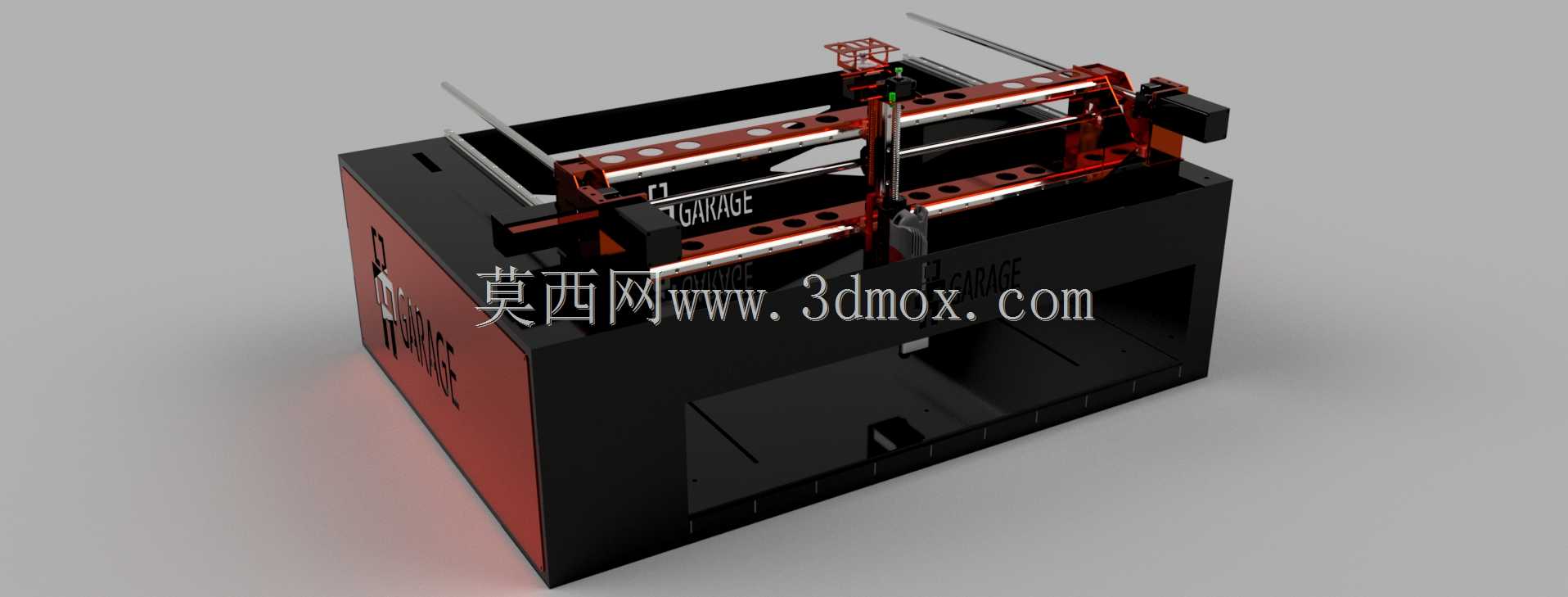

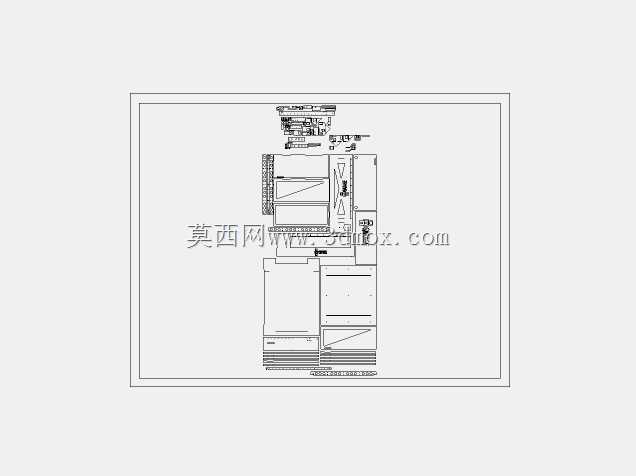

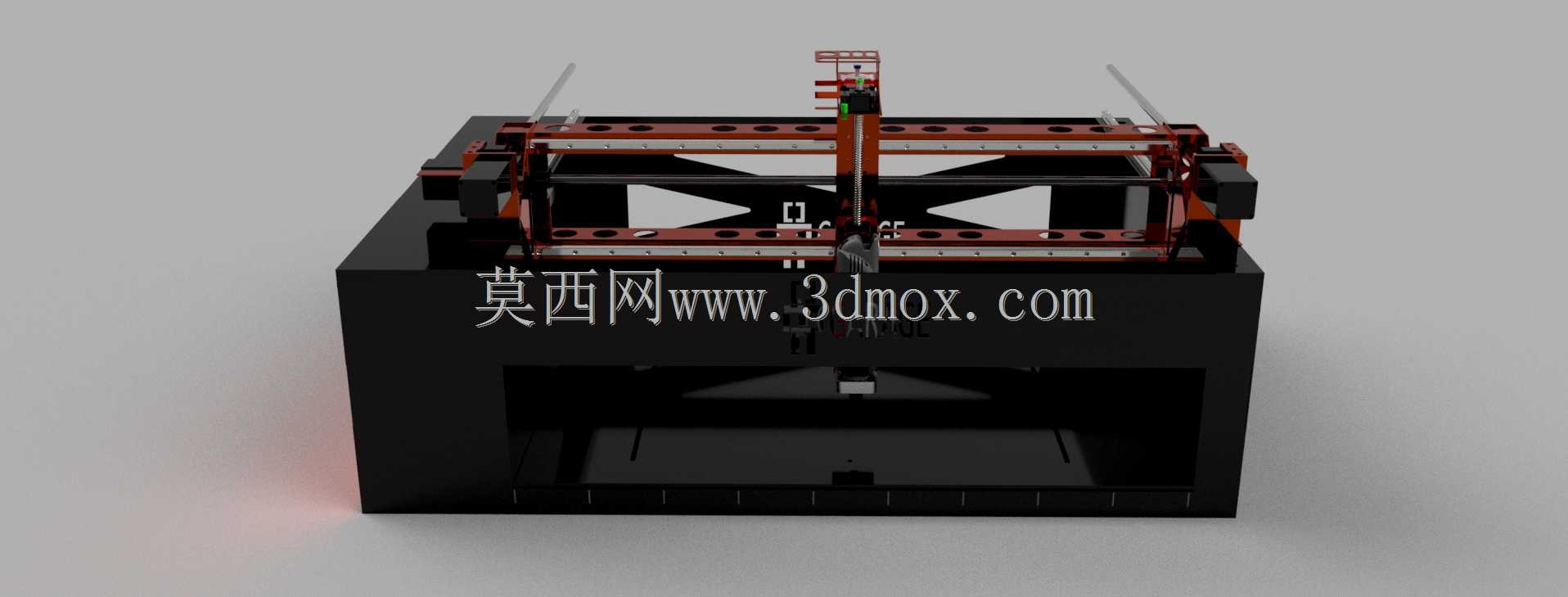

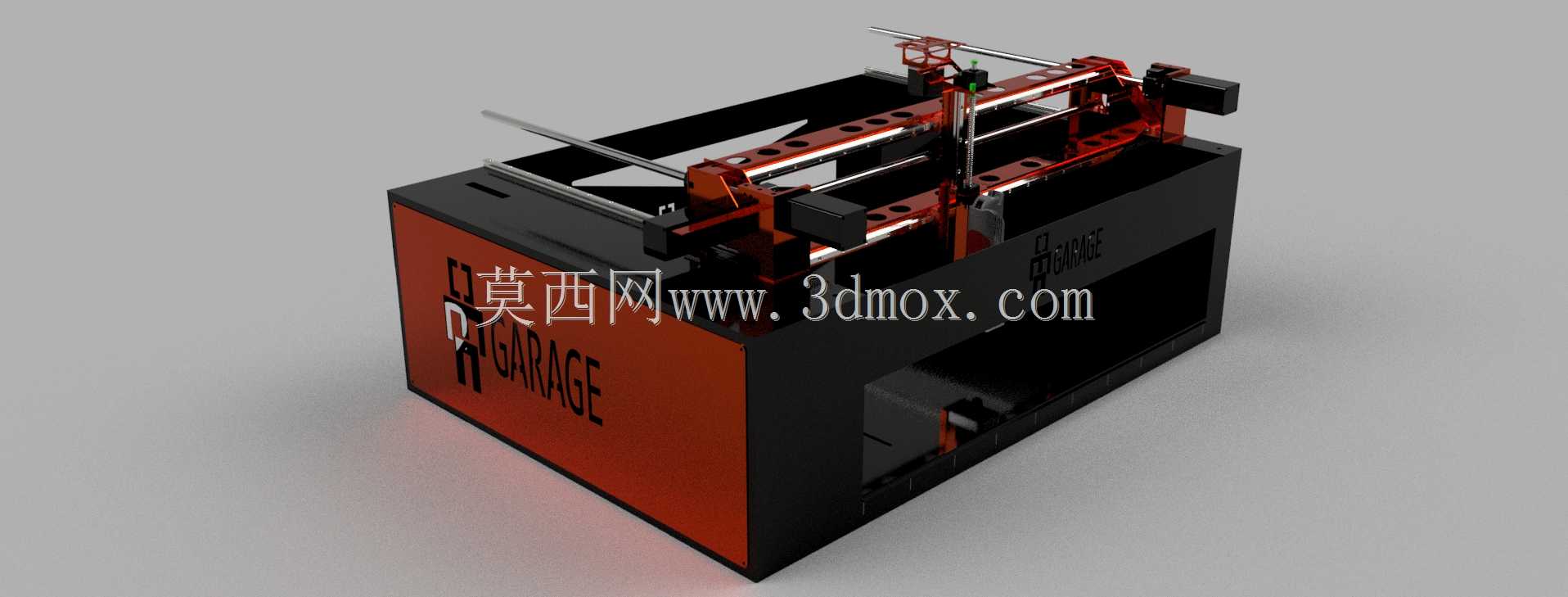

这款小型铣刨加工设备主要面向个人工坊、小型车库类的非工业级加工场景，适配小尺寸零件的平面铣削、沟槽刨削、简易轮廓加工需求，能够满足爱好者自制零件、小型维修件复刻、非标小工件打样的日常使用，不需要占用大型工业厂房空间，可直接安置在普通车库、家庭工坊的工作台面上，适配民用220V供电场景，无需额外配置工业级配电设施即可投入使用。设备整体采用框架式集成结构，底部为箱式承载基座，既作为整机的配重支撑结构，也可集成收纳加工废料、存放常用刀具的功能，基座外侧采用2mm厚度软钢作为蒙皮，兼顾结构刚性与整机自重控制，避免设备运行过程中出现大幅晃动影响加工精度。传动部分采用直线轴承搭配光轴导轨的组合，相比线轨方案成本更低、维护难度更小，日常使用仅需定期涂抹润滑脂即可保持顺畅运行，驱动方式采用螺丝驱动结构，传动间隙小，进给动作平稳，能够适配软金属、塑料、木材等多种常见加工材料的切削需求。整机的运动轴采用跨梁式布局，加工主轴安装在横向移动的滑座上，可实现X、Y、Z三个方向的进给运动，横向跨梁的两端固定在纵向移动的滑台上，纵向行程覆盖基座上方的整个加工区域，可满足常规小尺寸工件的全范围加工覆盖，安装边界上整机的长宽尺寸控制在1.2米*0.8米范围内，高度不超过0.7米，底部预留标准工作台安装孔位，可直接固定在常规重型工作台面上，不需要额外制作专用安装基座。设计过程中优先考虑操作便捷性，所有操作控件均布置在设备前侧的易触碰区域，加工区域采用开放式布局，方便工件装夹、加工过程观察以及切屑清理，传动结构的外侧预留润滑维护窗口，日常保养不需要完全拆解设备即可完成注油、间隙调整等操作，电气走线全部隐藏在框架结构内部，避免加工过程中切屑刮擦线缆造成安全隐患。设备的机架部分采用型材拼接焊接工艺，关键受力位置做加强筋处理，能够承受常规铣刨加工的切削冲击力，不会出现机架变形导致的加工精度偏差，电机选型适配小型加工的扭矩需求，兼顾切削力度与运行噪音控制，在车库类半封闭空间内使用不会产生过大的噪音干扰。
