可堆叠镂空网格塑料周转箱结构设计

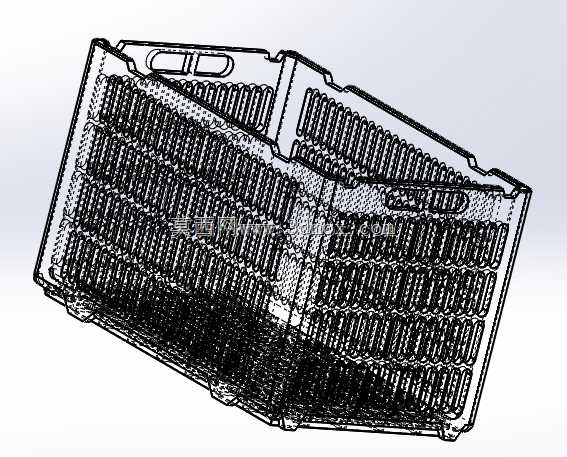

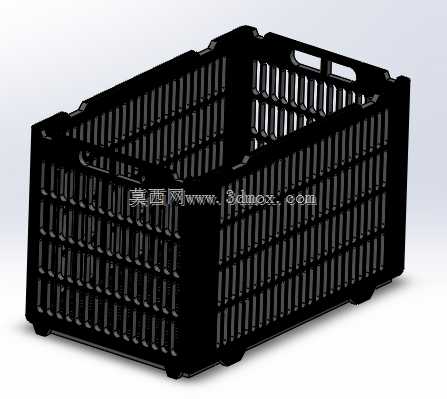

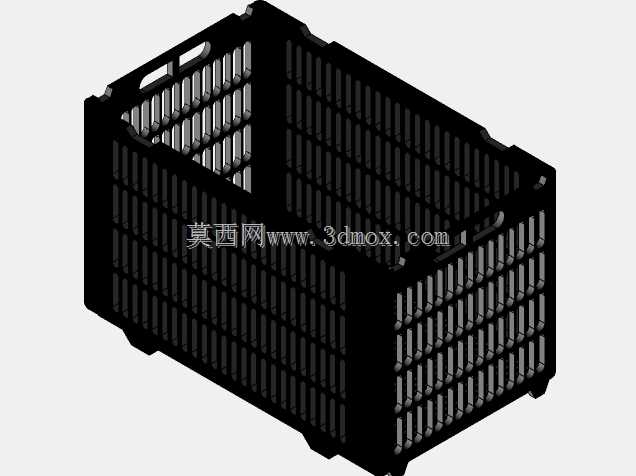

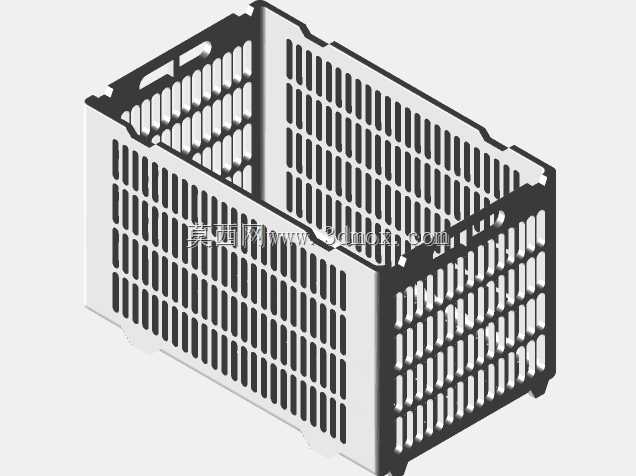

这款镂空网格结构的可堆叠塑料周转箱，是面向生产制造仓储、干线物流运输、商超流通配送、生鲜农副周转等多场景设计的物料承载容器，在工业生产环节可用于车间工序间的零部件转运、半成品临时存放，适配流水线工位的物料暂存需求，在物流仓储场景可配合高位货架、手动液压叉车完成批量货品的堆码存储，在流通末端可用于果蔬、日用百货的分拣配送，适配各类标准化托盘的码放要求。产品整体采用长方形敞口结构设计，侧壁通体设置规则排布的竖向长条镂空网格，在保证箱体结构强度的前提下大幅降低自身重量，同时具备优异的通风透气性能，存放生鲜类货品时可快速沥水通风，避免闷存变质，存放工业零部件时可快速观察内部物料品类与存量，减少开箱清点的操作步骤。箱体顶部边缘设置加厚承托凸沿，底部对应位置设计匹配的堆叠定位卡槽，多层堆码时上下箱体可通过卡槽与凸沿的嵌合实现限位固定，堆码过程中不会出现滑移侧翻问题，静态堆码可稳定承载六层以上同规格满载箱体，充分利用垂直仓储空间。箱体两侧短边侧壁集成一体化镂空提手，提手边缘做圆弧倒角处理，人工搬运时贴合手部受力曲线，长时间搬运不会产生硌手的不适感，同时提手镂空结构可配合自动化分拣线的抓取机构完成自动抓取搬运，适配智能化仓储的作业需求。箱体底部四个角位设置凸起的防滑支撑脚，单个箱体放置时支撑脚可增大与接触面的摩擦力，避免光滑地面上出现滑移，同时支撑脚将箱体主体抬离接触面，避免地面潮气、积水直接侵蚀箱体底部，延长产品使用寿命。设计过程中通过有限元分析对侧壁网格的筋条厚度、转角弧度做了多轮优化，在满载工况下侧壁变形量控制在允许范围内，转角位置采用大圆弧过渡结构，避免应力集中导致的箱体开裂问题，整体尺寸适配国内通用的1200*1000mm标准物流托盘，可实现整齐码放无空间浪费，箱体内部无突出的加强筋结构，不会剐蹭存放的物料，空箱状态下无法嵌套堆叠，可满足循环使用过程中快速整理堆存的需求，整体结构兼顾了轻量化、高强度、易操作的使用需求，适配多行业的物料周转存储场景。
