双十字轴式可偏移传动万向联轴器结构

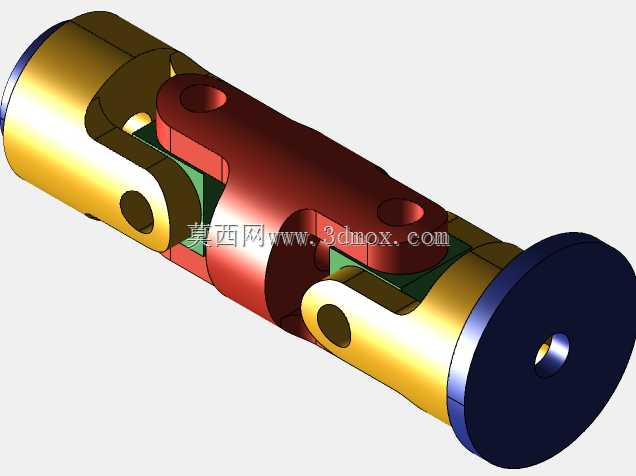

万向联轴器是轴系传动场景中应用极为广泛的补偿型连接件，核心作用是在两根传动轴线存在角向偏移、径向错位或是工作过程中出现相对偏摆的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、部件断裂等问题，常见于机床进给传动链、工业机器人关节传动、输送设备动力端、农用机械动力输出、汽车转向与传动系统等场景，能够适配安装过程中难以避免的同轴度误差，也能补偿设备运行中因振动、结构形变产生的轴线偏移，保障传动链路的连续运转。这款双十字轴结构的万向联轴器，采用两段式十字铰接设计，相比单节万向节拥有更大的允许偏角范围，两端的筒状连接端可分别与主动轴、从动轴配合，通过端部的锁紧结构实现轴与联轴器的可靠固定，中间的十字铰接副通过销轴实现多自由度的转动补偿，铰接位置预留了充足的转动间隙，不会因轴系偏角产生运动卡滞。设计过程中首先围绕传动扭矩的承载需求确定各部件的壁厚与销轴直径，铰接部位的接触区域做了应力分散处理，避免应力集中导致的部件疲劳损坏；外形上整体为长圆柱结构，两端连接段的外径一致，中间铰接段的外径略大于连接段，安装时需要预留足够的径向摆动空间，避免联轴器转动过程中与周边防护结构、机架部件产生干涉；两端的轴孔根据适配轴径做了公差匹配，保障装配后轴与联轴器之间无旷量，减少传动过程中的冲击与噪音。联轴器的各铰接转动面在实际应用中可根据工况添加润滑脂，降低转动过程中的摩擦损耗，延长部件使用寿命，整体结构紧凑，不需要额外的辅助支撑结构即可完成安装，能够在空间受限的传动布局中替代多组刚性联轴结构，简化轴系的整体设计，降低设备的装配调试难度，即使在频繁正反转、存在冲击载荷的传动场景中，也能通过铰接结构的微量缓冲吸收部分冲击能量，保护上下游的传动部件不受损坏。
