菱形交错金属防护网格结构设计

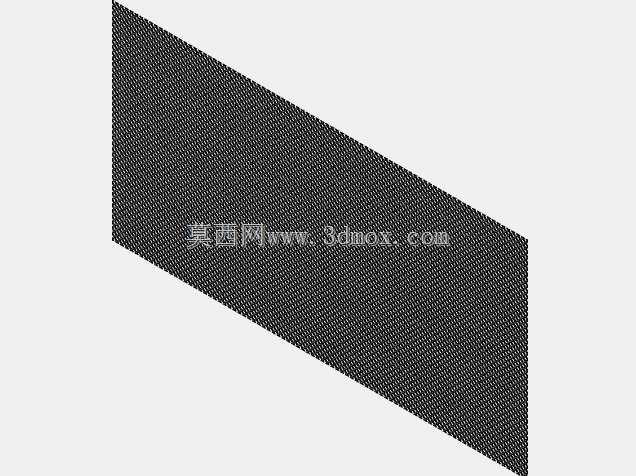

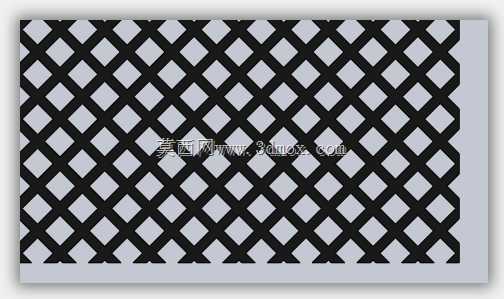

这款菱形交错网格结构，是工业防护、筛分、通风场景中常用的五金构件，可广泛适配设备安全防护围挡、物料筛分网面、通风散热格栅、建筑装饰防护网、厂区隔离围栏等多类应用场景，在生产车间设备防护、户外设施围挡、物流分拣筛分、家装通风防护等领域都能发挥稳定作用。从实际用途来看，该结构既可以作为旋转设备、传动部件的外围防护屏障，避免人员肢体意外接触运动部件引发安全事故，也可以作为物料筛分的承载网面，依托均匀的网孔尺寸实现不同粒径颗粒的精准分级，同时还能兼顾通风透光的需求，在防护的同时不影响气流、光线的穿透，适配散热、采光类的使用需求。在功能特性上，这款网格采用连续交错的菱形孔型设计，相较于方形直孔网格，菱形结构的受力传导路径更均匀，当网面受到侧向冲击或者垂直压力时，应力可以沿着斜向的筋条向四周分散，不会出现局部应力集中导致的筋条断裂问题，整体抗冲击、抗形变能力更强；同时连续交错的筋条没有断点连接，整体结构的整体性更好，长期使用下不会出现网孔变形、筋条松脱的问题，镂空率经过合理配比，在保证结构强度的前提下实现了更高的通透率，兼顾防护性能与通风、筛分效率。设计过程中，首先围绕使用场景的受力需求确定筋条的宽度与厚度参数，保证单根筋条的抗弯折强度满足防护等级要求，之后通过等距阵列的方式排布斜向筋条，两个方向的筋条采用45度交错排布，形成尺寸均匀一致的菱形网孔，所有筋条的交叉位置采用一体化衔接设计，避免焊接、拼接带来的应力薄弱点；网面的边缘预留了平直的安装边界，边界位置的筋条做了加宽处理，方便后续通过螺栓、压条等方式将网板固定在框架上，安装时可以根据实际使用尺寸对网板进行裁切，裁切后的边缘依然保持完整的菱形结构，不会出现网孔散脱的问题。在外形尺寸与安装边界上，该网格模型采用参数化设计思路，可根据实际安装需求调整整体网面的长宽尺寸，菱形网孔的对角线长度、筋条的宽厚参数都可以根据防护等级、筛分粒径的需求进行适配调整，边缘安装边的宽度预留了足够的螺栓固定空间，安装时无需额外做包边处理即可直接固定在配套的金属框架上，适配不同规格的防护围挡、筛分设备的安装尺寸要求，安装后网面平整绷紧，不会出现松垮凹陷的问题，长期使用下依然能保持平整的网面状态。
