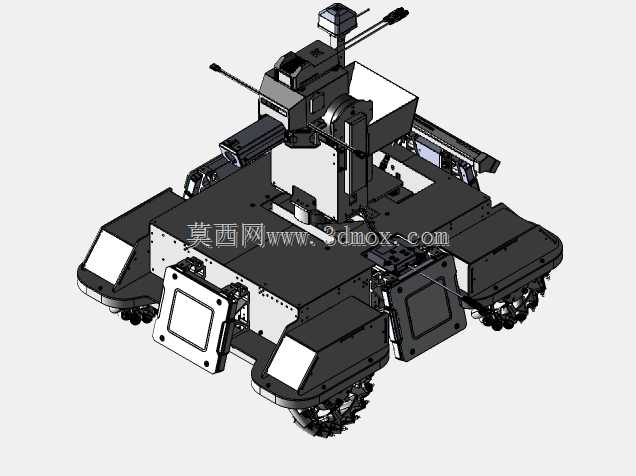

RoboMaster2020标准A竞技机器人底盘结构

该轮式竞技移动平台主要面向机器人对抗赛事场景设计，可作为各类竞技功能模块的搭载基体，完成赛场内全向移动、战术突防、定点对抗等核心任务，适配各类室内平整硬质赛场的作业需求，能够在有限的赛场空间内完成快速机动、姿态调整、对位攻防等动作，为上层功能模块提供稳定可靠的移动承载基础。平台整体采用对称式布局设计，底盘主体采用框架式承载结构，四角对称布置麦克纳姆轮行走机构，依靠各轮组的差速转动实现全向移动能力，无需转向机构即可完成横向平移、原地旋转、斜向行进等特殊机动动作，能够在狭窄的赛场通道内灵活调整位置，规避障碍或快速抢占攻防点位。底盘上部预留标准化的云台安装接口与电气布置空间，可搭载发射机构、感知模块、图传设备等对战所需的功能组件，安装边界经过精准校核，确保上层云台在俯仰、回转动作过程中不会与底盘结构发生运动干涉，同时底盘两侧预留扩展安装位，可根据战术需求加装防护装甲、辅助传感器、备用电源等附加组件。设计过程中充分考虑竞技场景的抗冲击需求，底盘框架采用轻量化高强度的结构设计，在控制整体重量的前提下保证结构刚度，轮组悬挂位置设置缓冲结构，能够吸收行进过程中产生的振动，以及对抗过程中受到的冲击载荷，避免内部电气元件受震动影响出现连接松动或功能失效。底盘前部预留功能拓展接口，可加装辅助拾取、障碍清理等前置功能模块，车身四周的装甲安装位采用快拆结构设计，便于赛事过程中快速更换受损部件，内部走线采用分层布置方案，将动力线路与信号线路分隔排布，减少电磁干扰对感知与控制信号的影响，保障设备运行稳定性。整体外形尺寸经过赛事规则适配，完全符合对应赛事的尺寸限定要求，各轮组的安装位置经过重心校核，确保平台在急停、急转、云台大角度俯仰时不会发生侧翻，行走机构的轮距与轴距经过优化，兼顾机动灵活性与行驶稳定性，能够在高速行进过程中保持姿态平稳，为上层功能模块提供稳定的作业基准。
